BTOパソコンでのグラフィックボード交換方法やアップグレード時の注意点をご紹介
BTOパソコンに搭載されているグラフィックボードの交換やアップグレードは、一見すると難しそうに思えますが意外と簡単に取り替えることが可能です。
BTOパソコンのグラフィックボードを交換・アップグレードして得られるメリット
グラフィックボードは、主に画像や映像の描写に必要な計算処理を行うパソコンパーツです。
撮影した写真や高画質の画像を素早く描画できる
グラフィック性能が重要な動画編集ソフトや3DCGソフト、3Dゲームなどを安定して描写できる
高リフレッシュレート（144～240Hzなど）のゲーミングモニターを活かせる
デュアル、トリプルのマルチモニターも動作が安定
BTOパソコンに搭載されたグラフィックボードを交換・アップグレードをすることで、映像面に関して大きなパワーアップを期待できるといえます。
グラフィックボードを交換・アップグレードする前の注意点
グラフィックボードを交換・アップグレードする場合の注意点として、映像描写を除いたすべてのスペックが統一されているわけではないという点があります。そのため、交換・アップグレード時には以下のポイントに注意する必要があります。
電源の出力は足りているか
補助電源コネクタを使えるか
PCケース内に収まるサイズか
マザーボードは対応しているか
グラフィックボードの性能は合っているか
電源の出力は足りているか
グラフィックボードは多くの電力を消費するモデルも多くなっています。
電源の出力が足りなくなると、パソコン全体がうまく動作しなくなったり、突然シャットダウンしてしまったり、パソコン自体が起動しなくなる可能性があります。
グラフィックボードを交換する場合は、今まで使っていたモデルと消費電力を比較して、現在お使いのBTOパソコンに搭載されている電源でも十分な出力を発揮できるか性能面を比較する必要があります。
電源ユニットの補助電源コネクタが足りているか
BTOパソコングラフィックボードの中には「PCI Express電源コネクタ（補助電源コネクタ）」と呼ばれるケーブルを使い、電源ユニットから直接電力を取り込むモデルも存在します。
ローエンドのグラフィックボードは、マザーボードから供給される電力のみで動作するものも多くなっています。
PCI Express電源コネクタには8ピンと6ピンのものがあり、供給する電力量は8ピンが最大150W、6ピンが最大で75Wと供給できる電力が異なります。
補助電源コネクタは電源ユニットに標準で搭載されていますが、電源供給能力によっては低電力で供給不足になったり、古いモデルでは6ピンコネクタまでしかついていなかったりすることもあります。
また、グラフィックボードの消費電力や性能によっても補助電源コネクタの必要な数や規格が変わります。
BTOパソコンのグラフィックボードを新しく交換・アップグレードする際は、必要なコネクタの数や規格をチェックしておきましょう。
PCケース内に収まるサイズか
グラフィックボードのサイズは世代や性能、各メーカーの設計によって大きく変わってきます。
そのため、グラフィックボード自体が大型になり、小型やスリムタイプのBTOパソコンケースには入り切らない可能性も考えられます。
ケースを閉じずにBTOパソコンを使用することも可能ですが、内部にホコリが溜まってしまったり、空気が循環しないことにより冷却性能が落ちてしまったりなど、いくつかの問題が発生するのは避けられません。
グラフィックボードを交換・アップグレードする場合、ハイエンドの中には従来よりも大きいサイズが採用されていることもあります。
マザーボードの拡張性に見合ったものか
大型のグラフィックボードを利用する場合、PCI Expressスロットを2つ利用するものがあります。
また、マザーボードによってはメモリやCPUファンなどのグラフィックボード以外のPCパーツに接触・干渉してしまい、うまくアップグレードできない場合もあります。
グラフィックボードの性能は合っているか
BTOパソコンに搭載されている他のパーツが十分な性能を持っていなければ、グラフィックボードのスペックがどれだけ高くても十分な能力を発揮することはできません。
たとえば、グラフィックボードはCPUから命令を受け映像の描写を行うのですが、
グラフィックボードのアップグレードでは、グラフィックボードの性能だけを突き詰めても効果が薄くなってしまいます。
BTOパソコンのグラフィックボードを交換・アップグレードする手順
グラフィックボードの交換は一見難しいものに思えますが、実際には正しい手順を踏めばそこまでハードルが高いものではありません。
しかし、メーカーによりサポートされているパソコンモデルが保証対象外であったり、不適切な交換方法でBTOパソコンが故障したりする可能性も考えられます。
そのため、グラフィックボードの交換・アップグレードは細心の注意を払って行うことが重要です。
（1）グラフィックボードのデバイスドライバを削除する
グラフィックボードを交換する前に、現在利用しているグラフィックボードのデバイスドライバを削除しておく必要があります。
デバイスドライバの削除ツールとしては「DDU（Display Driver Uninstaller）」 というツールがおすすめです。
（2）電源を落とし、放電する
パソコンを起動している場合は、まず電源を落として放電する必要があります。

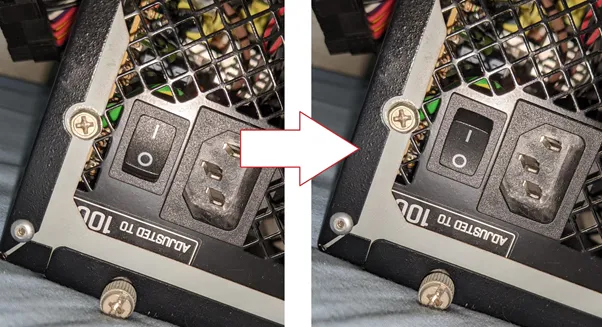

まずはパソコンをシャットダウンし、PC背面にある電源のスイッチを切ります（│→◯）。
その後電源ケーブルを抜いてしばらく放置しましょう。
放電方法はいくつかありますが、もっとも確実で簡単な方法は5分以上電源を抜いたままにすることです。

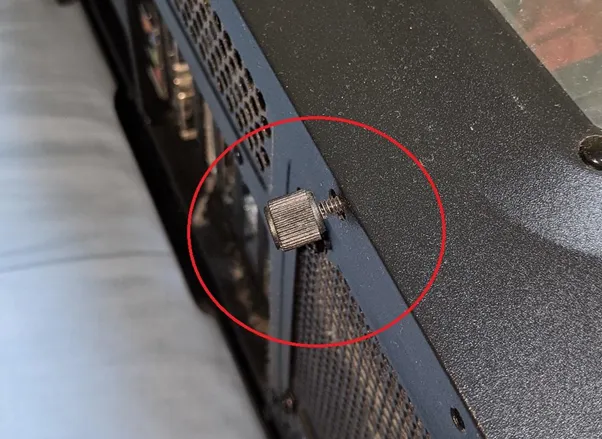

その後、他にもパソコンに接続しているケーブル類やUSBメモリを取り外してケースを開けます。
（3）パソコンに付いているグラフィックボードを外す（オンボードを利用中の場合は不要）
グラフィックボードを交換・アップグレードするため、今まで利用していたグラフィックボードを取り外します。

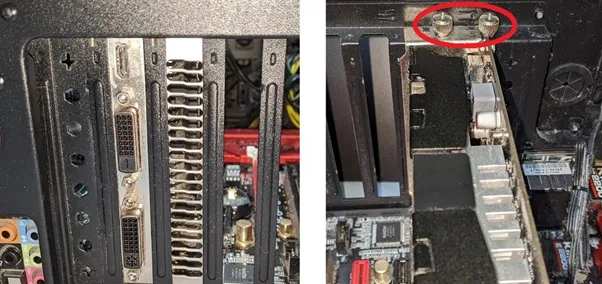

グラフィックボードの出力端子部分は、BTOパソコン内部でケースに固定されていることも多いため注意が必要です。
グラフィックボードにPCI Express電源コネクタが接続されている場合、コネクタを外す必要があります。
最後にマザーボードからグラフィックボードを引き抜きます。この際、無理に力を入れるのはNGです。

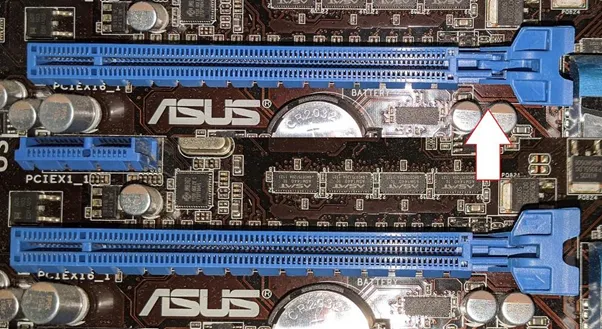

グラフィックボードの接続部サイド部分がツメで固定されている場合は、上から押すことでロックを解除できます。
グラフィックボードとPCI-Eスロットが固定化される仕組みは、ツメで固定する「プッシュ式」の他にも「スライド式」といったタイプが存在します。
抜こうとしても固くて抜きにくい場合は、以下のポイントを再度チェックしましょう。
端子が出ている場所のネジ止め
マザーボードに固定されているツメ
電源コネクタの抜き忘れ
力任せにグラフィックボードを交換しようとすると、パーツを壊してしまうおそれがあります。
（4）新しいグラフィックボードを取り付ける
新しいグラフィックボードを（3）でグラフィックボードを抜いた箇所に接続し固定します。
補助電源が必要なグラフィックボードに交換・アップグレードした場合は、対応しているPCI Express電源コネクタを接続しましょう。
なお、グラフィックボードを小型のものから大型のものに変更する場合、グラフィックボードのサイズによっては背面にある端子の露出部分が2列必要になることがあります。
場合によってはケース背面の金属部分にグラフィックボードが接触してしまうかもしれません。
多くの場合、背面の金属パネルを取り外すことで対応可能ですが、不安な場合は交換前のグラフィックボードと交換後のグラフィックボードサイズをあらかじめ見極めておきましょう。
（5）ケースを閉じる
グラフィックボードがマザーボードに正しく接続されているのを確認したら、最後にケースを閉じます。
グラフィックボード交換後に起動しない場合は？
グラフィックボードを交換した後に「パソコンが起動しない」「モニター画面に映らない」といったトラブルが発生した場合は、以下の点を確認してみてください。
電源のスイッチが切れたまま/電源のケーブルが抜けている
電源の容量が足りていない
新しいグラフィックボードにモニターが正しく接続されていない
グラフィックボードに補助電源が接続されていない
正しくグラフィックボードをアップグレードできた後にありがちなミスとして、モニターのケーブルをマザーボード本体に接続してしまうと言ったトラブルも見受けられます。
グラフィックボードを交換・アップグレード、また新しく搭載した場合は、多くの場合マザーボードから映像出力をすることはできません。グラフィックボードの端子にモニターのケーブルを接続するよう気をつけましょう。
BTOパソコンのグラフィックボードを正しく交換できたか現在のスペックを確認する方法
Windowsにはソフトウェアとして、現在搭載されているグラフィックボードを確認できる機能が備わっています。
Windows 10での確認の手順は以下の通りです。

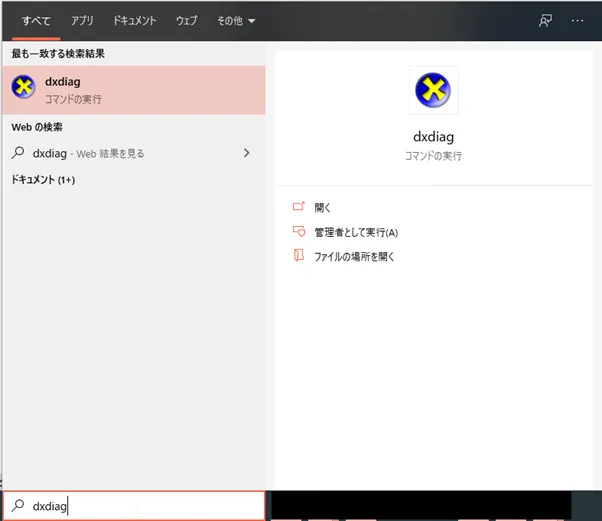

（1）Windows 10の検索欄に[dxdiag]と入力
デスクトップ画面左下の検索欄に「dxdiag」と入力します。するとdxdiagというソフトが表示されるので、[開く]をクリックします。

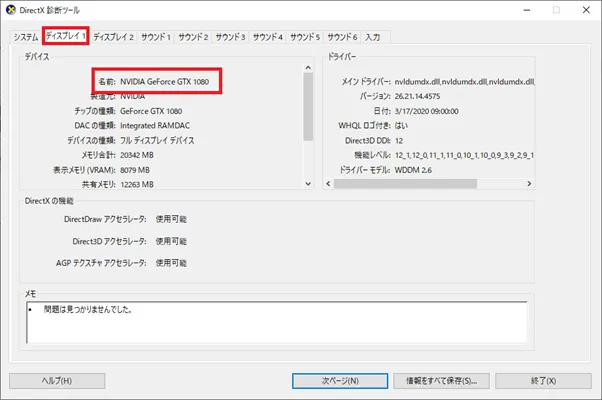

（2）DirectX 診断ツールが開くので[ディスプレイ]のタブをクリック
dxdiagを開くと、画面上部のディスプレイ部分から各種グラフィックボードを確認することが可能です。
BTOパソコンでアップグレードするグラフィックボードを選ぶには
今回の記事で新規購入でグラフィックボードのアップルグレードを検討される方は、スペックの比較もしてみると良いでしょう。
以下にグラフィックボードのスペック比較表を掲載しました、是非確認してみてください。
グラフィックボード交換・増設サービス
ドスパラのグラフィックボード交換・増設サービスは、
ゲームをプレイするとカクカクする、もっと高画質でゲームを楽しみたい。
やりたいゲームの動作環境・推奨環境を満たしていない。環境がよくわからない。
写真加工・DTP・イラスト製作などで画面描画がついてこない、ペンタブに対する反応が鈍い。
といった問題を解決できます。
グラフィックボード交換・増設ならぜひドスパラへ！
まとめ
グラフィックボードの交換・アップグレードは意外と簡単に進めることができます。
「自分でグラフィックボードの交換やアップグレードをするのは不安だ」と感じる場合は、ドスパラの「グラフィックカードアップグレードサービス」を利用してみてはいかがでしょうか。
申込みはWeb上で完結しますので、グラフィックボードの交換・アップグレードに興味のある方はぜひ一度ご検討ください。
