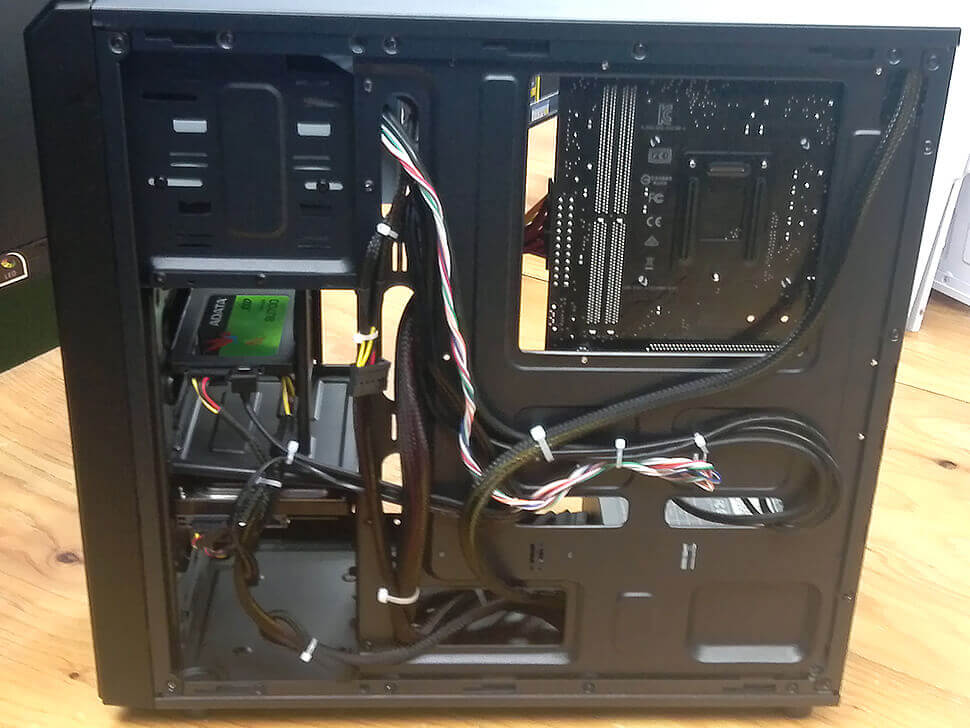

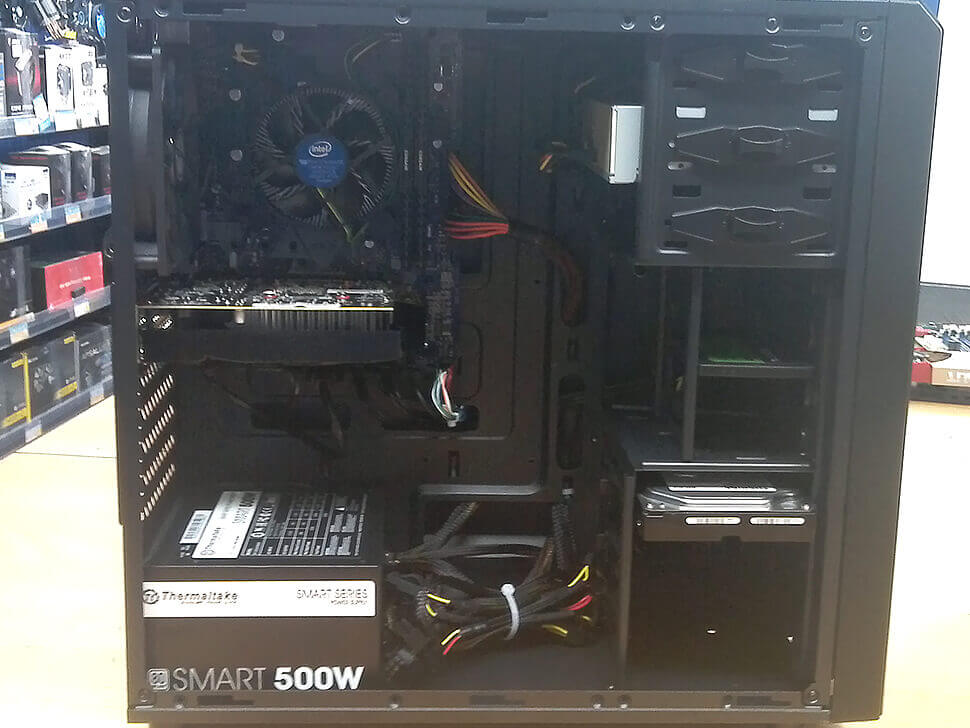

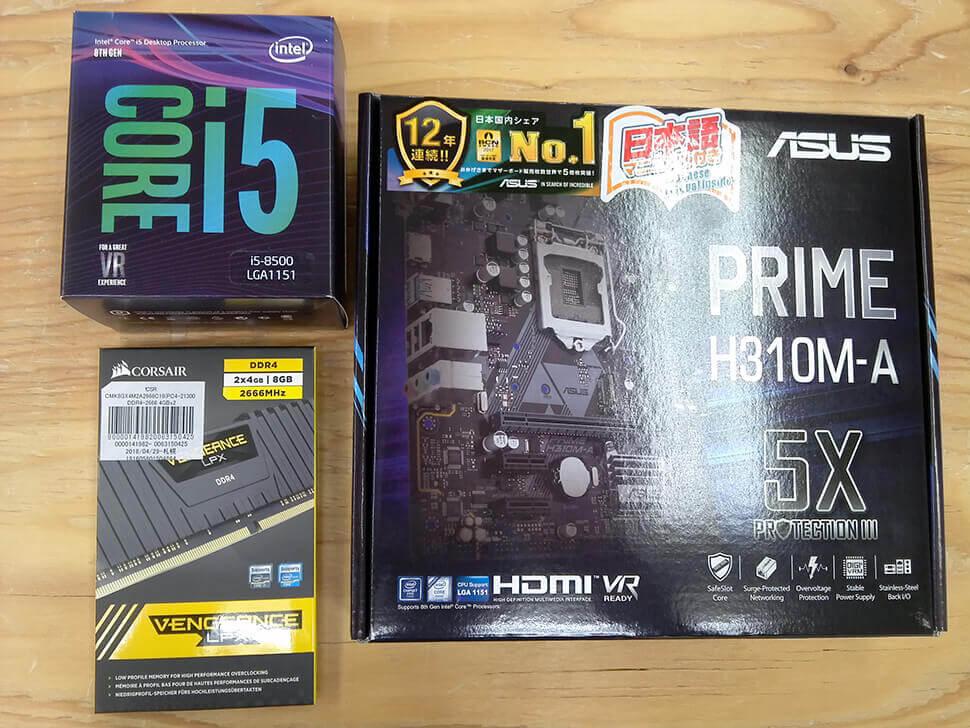

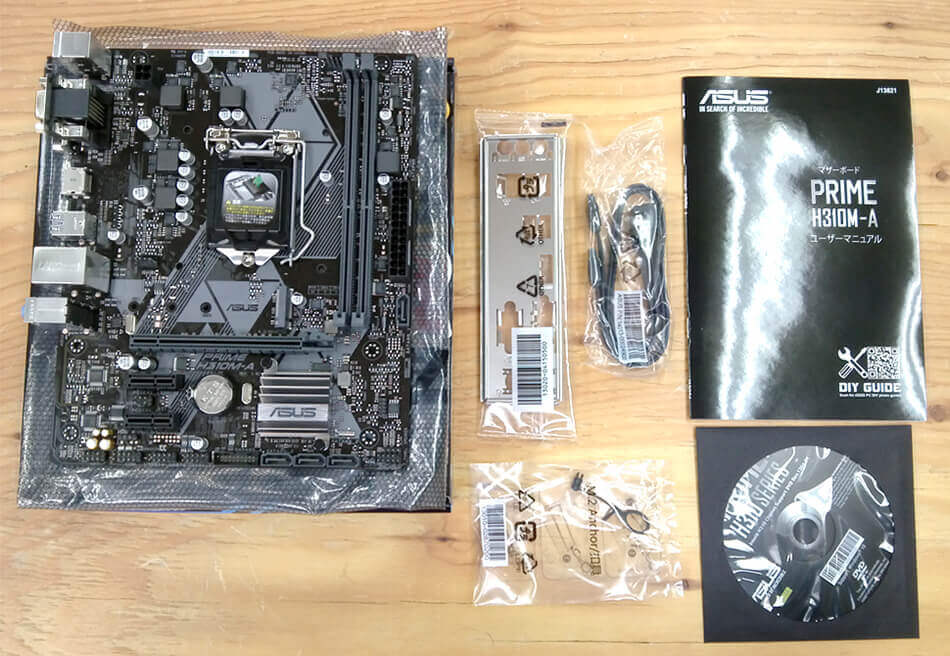

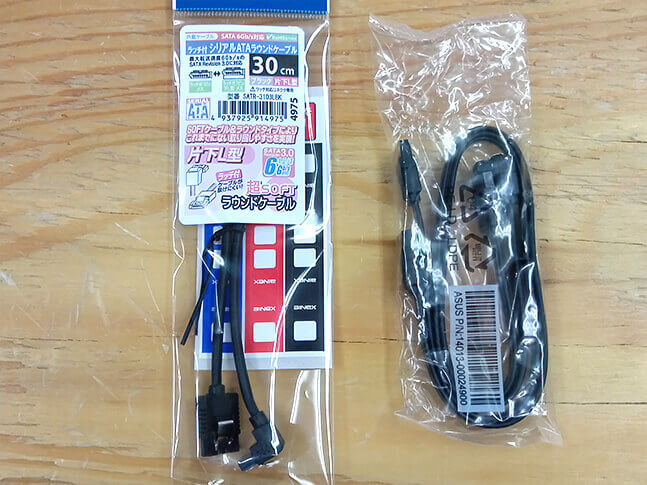

マザーボード本体、M.2アンカー、ドライバCD、SATAケーブル2本、マニュアル

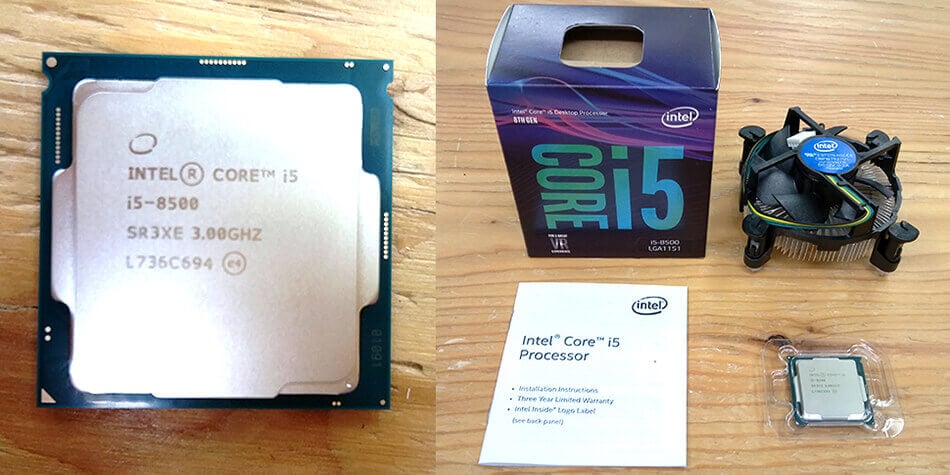

CPU本体、CPUクーラー、マニュアル、ロゴステッカー

•

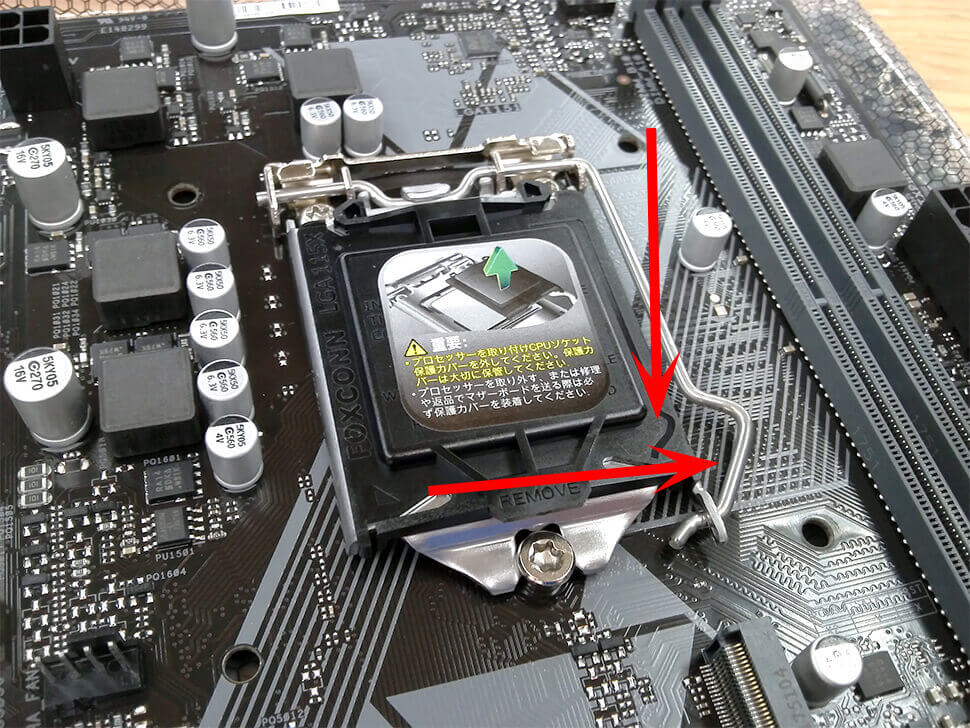

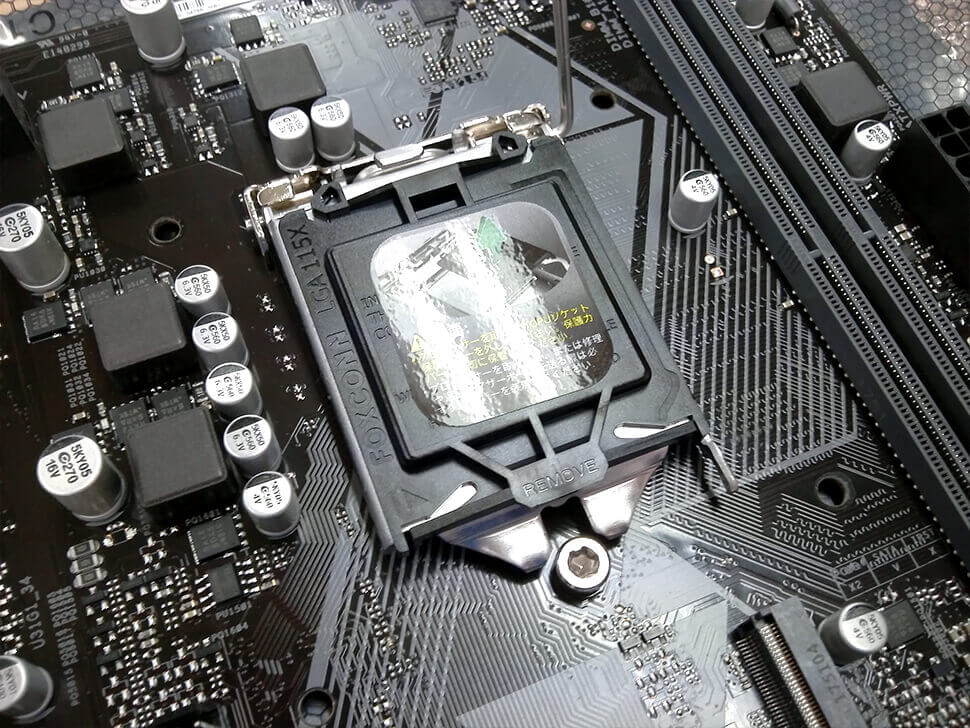

  1. レバーを少し押し込み外側へずらします。

•

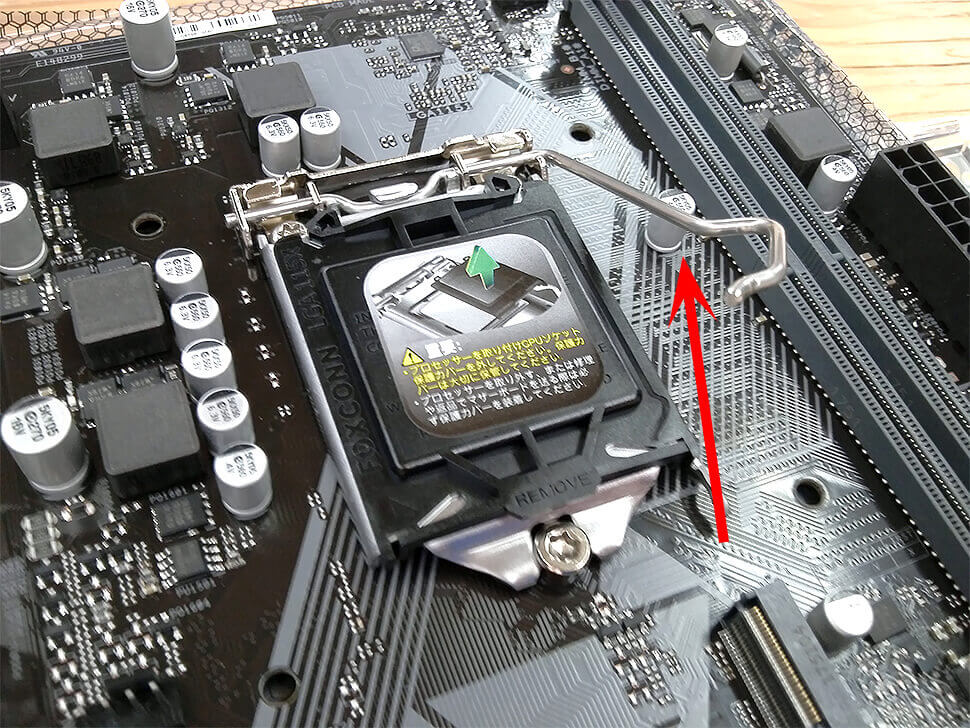

  2. レバーを上へ持ち上げます。

•

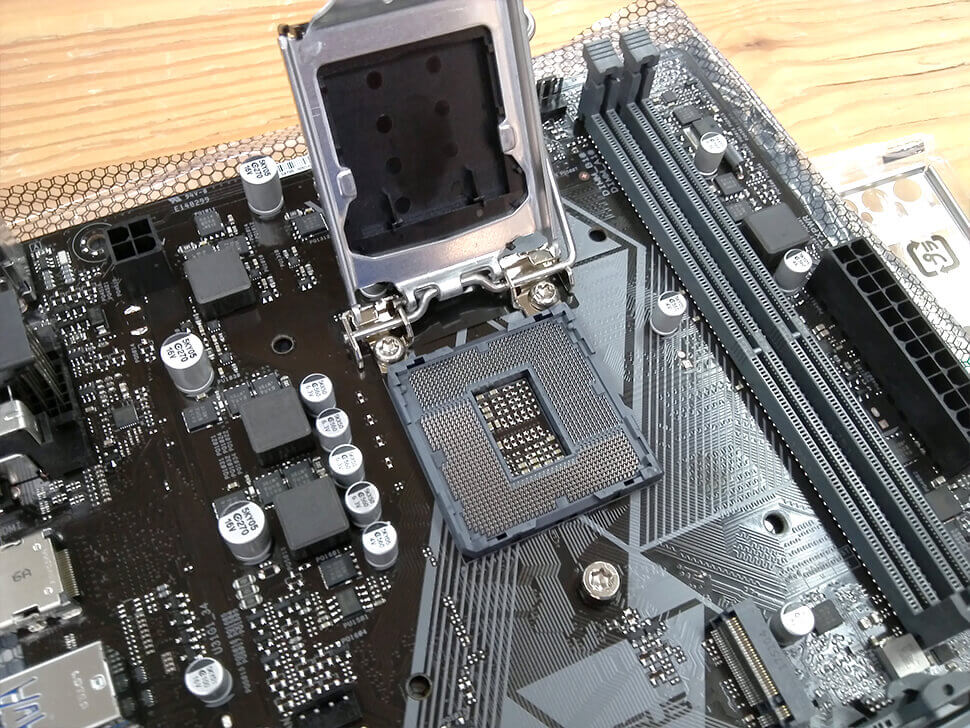

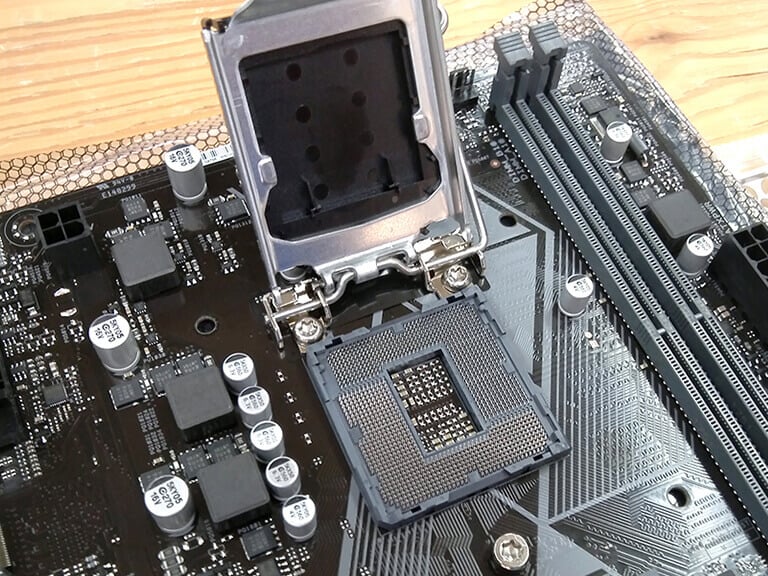

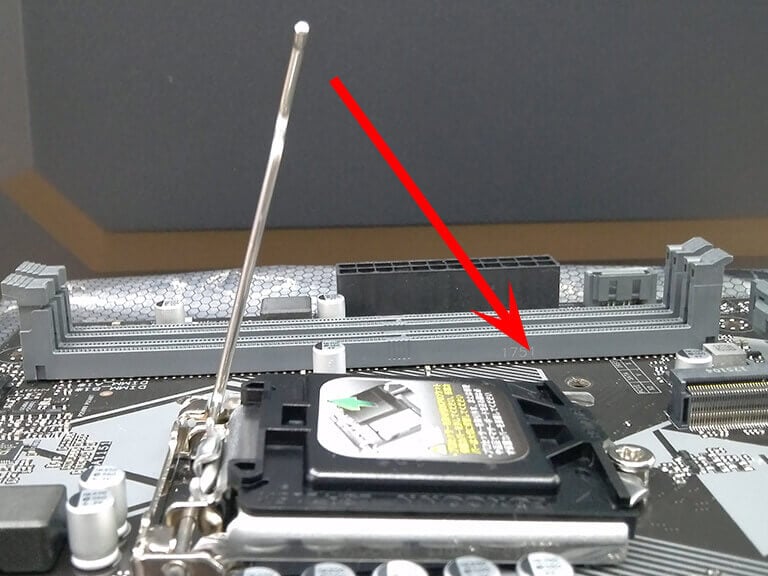

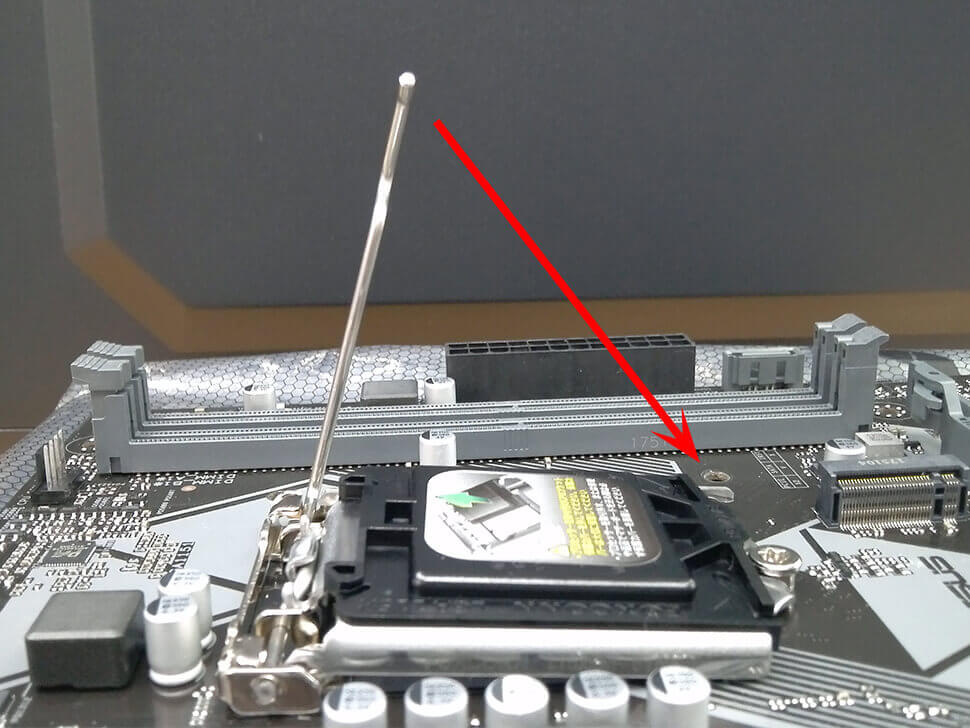

  3. レバーを上げた状態。※取り付け時にピンが曲がってしまうと起動しなくなります。

•

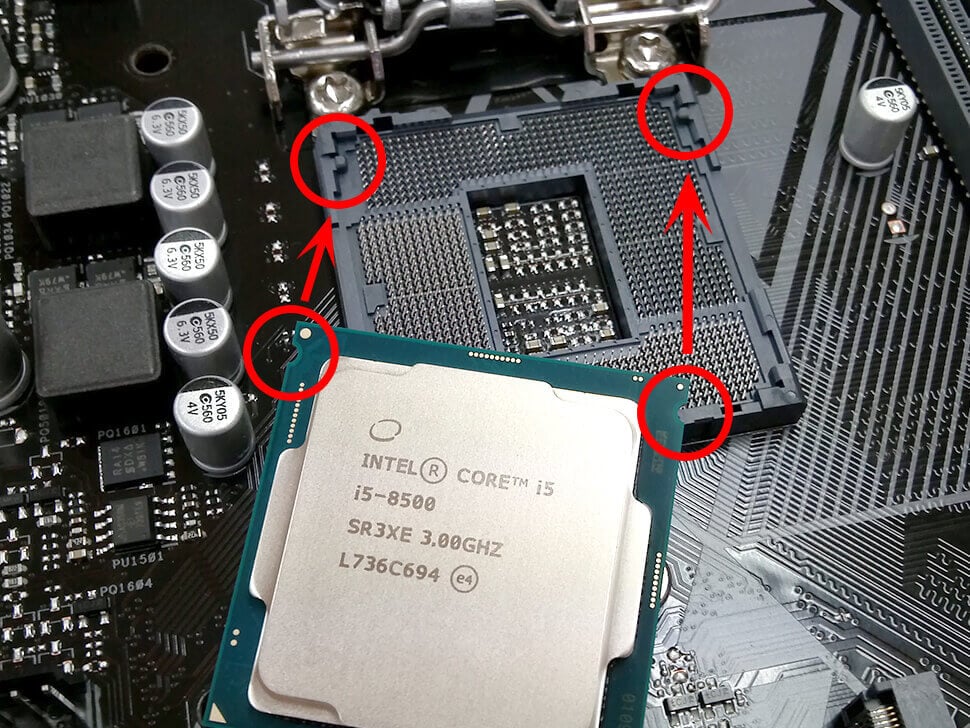

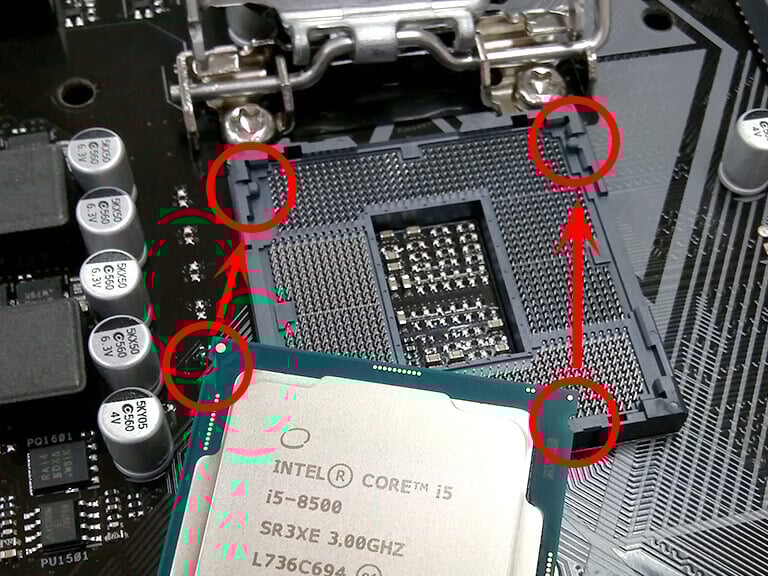

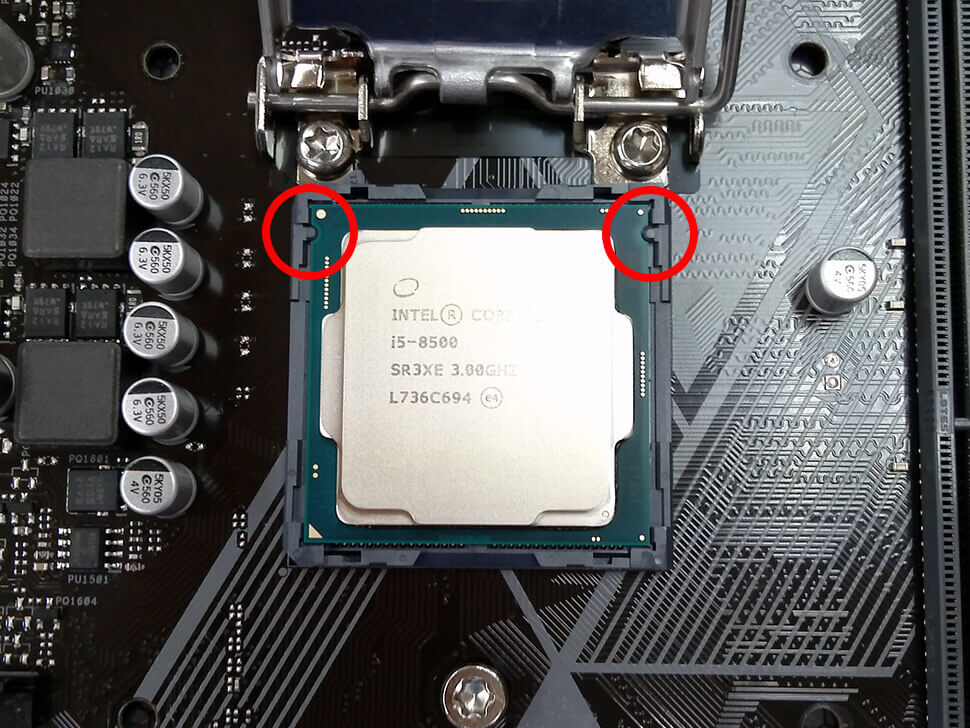

  4. CPUの切欠けとマザーボードの切欠けに注意しましょう。

•

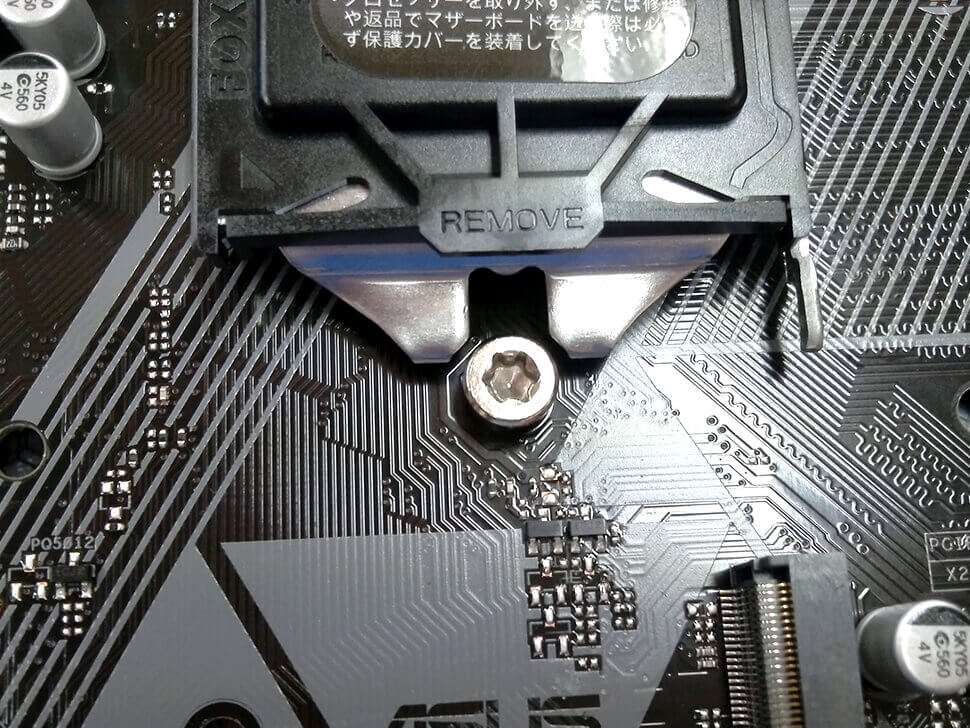

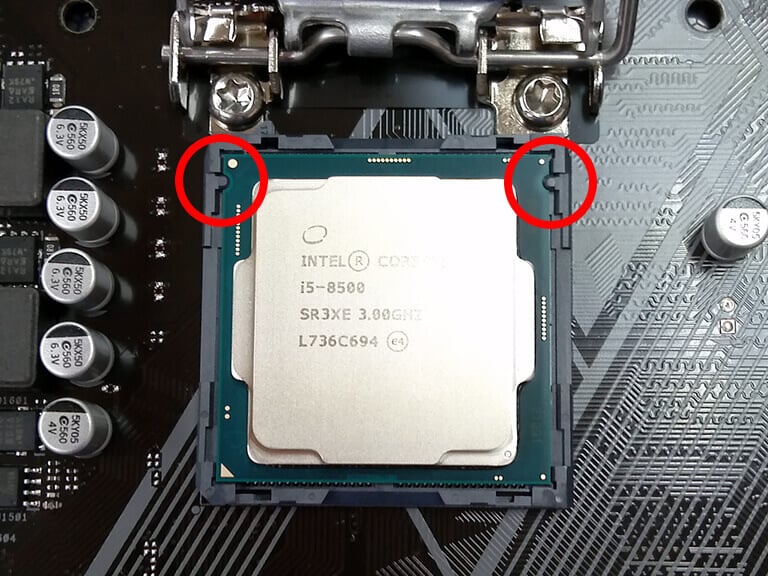

  5. 切欠けを確認します。

•

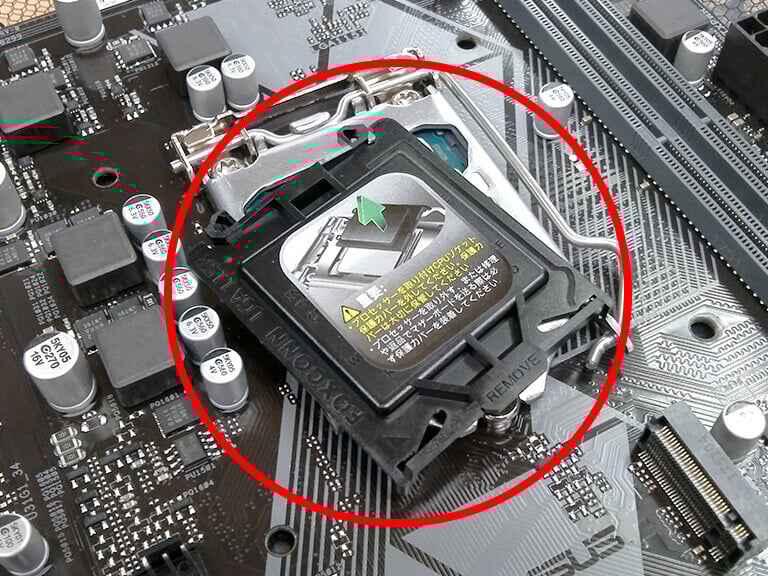

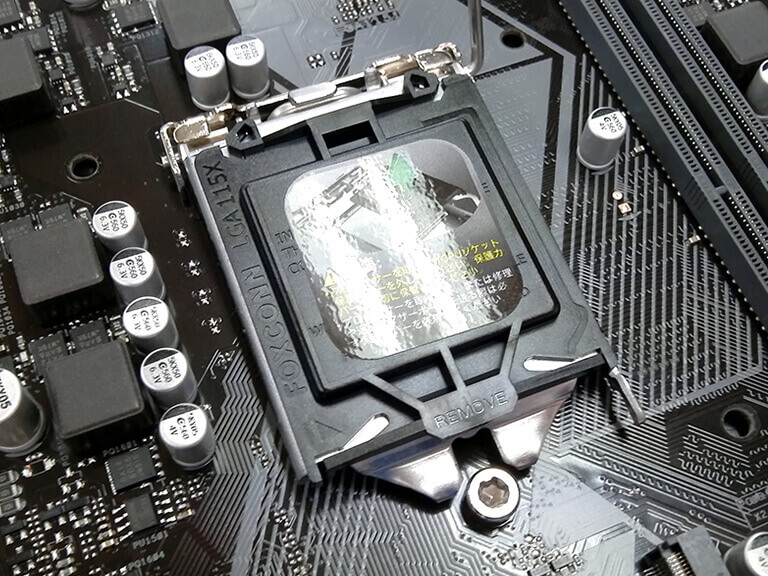

  6. カバーを倒します。

•

  7. カバーがネジの下に入り込むようにします。

•

  8. レバーを倒します。

•

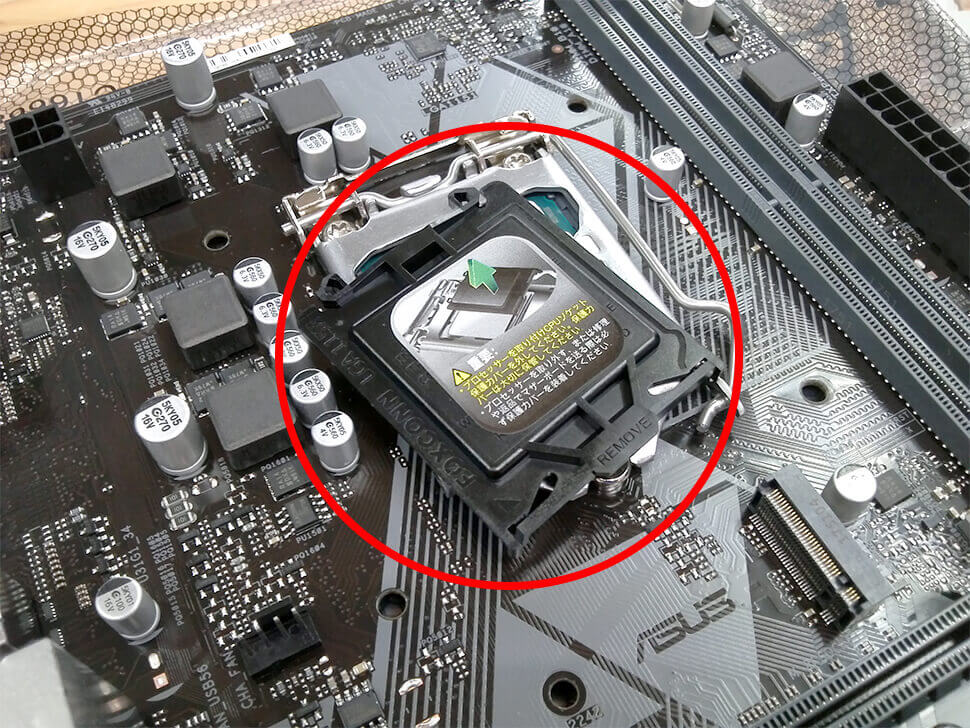

  9. 固定できるとソケットカバーが外れます。

•

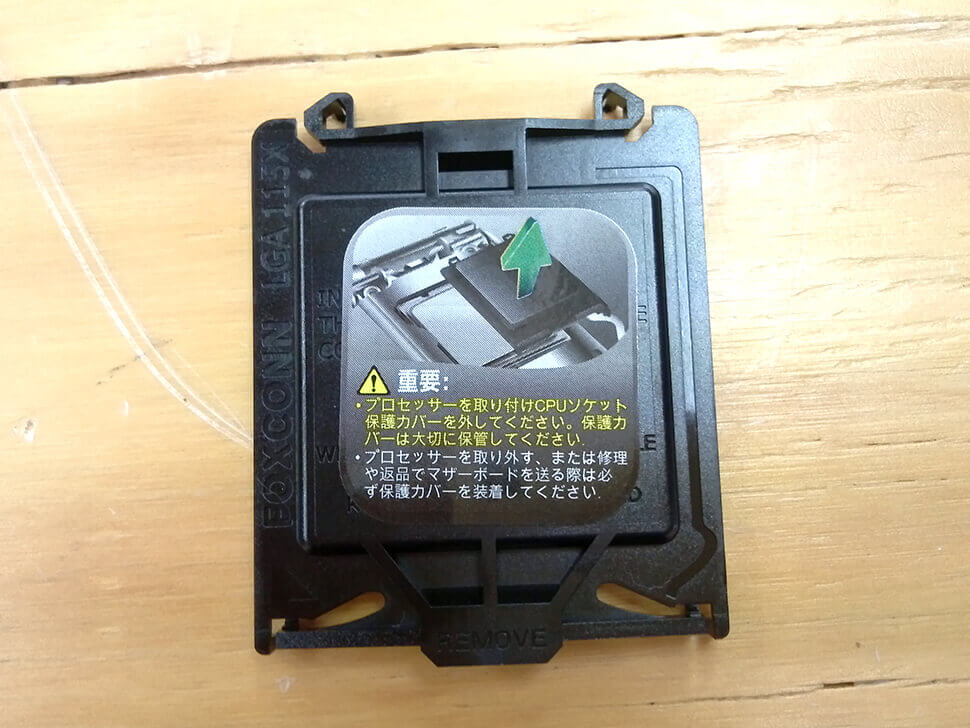

  10. ソケットカバーは保証の際に必要になるので大切に保管しましょう。

•

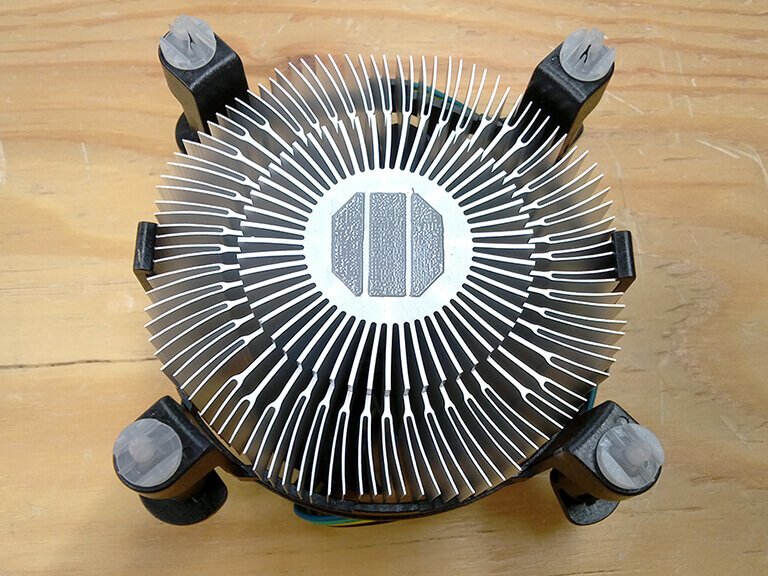

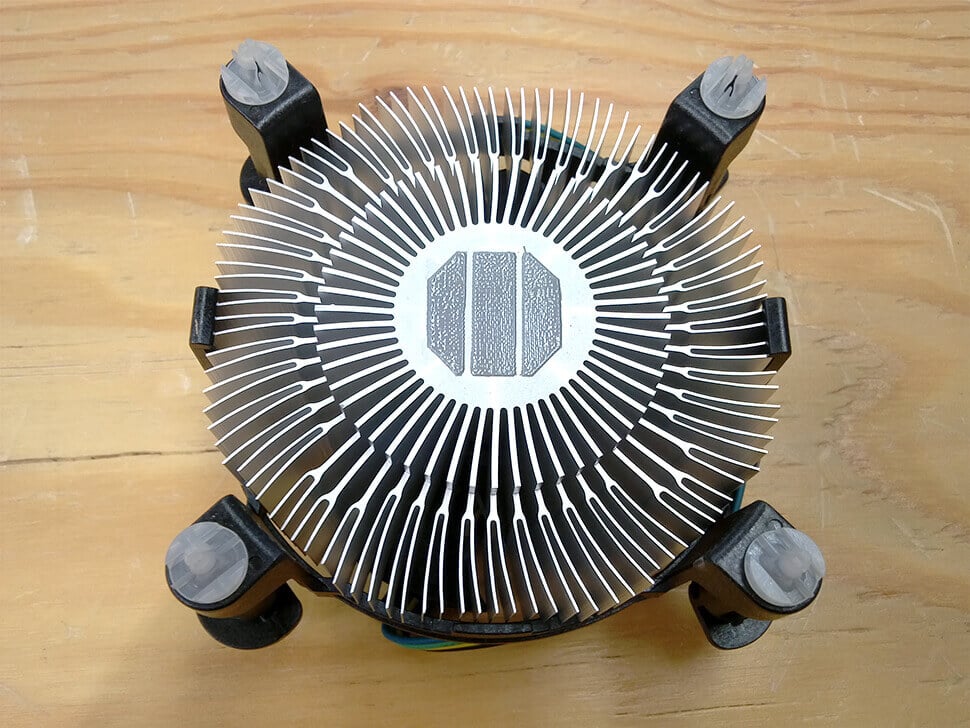

  1. 熱伝導グリスが塗ってあるので触れないように注意しましょう。

•

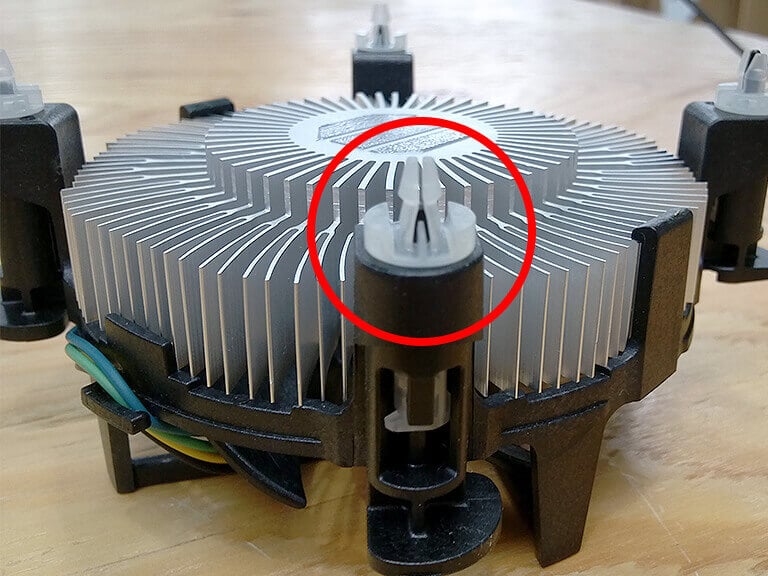

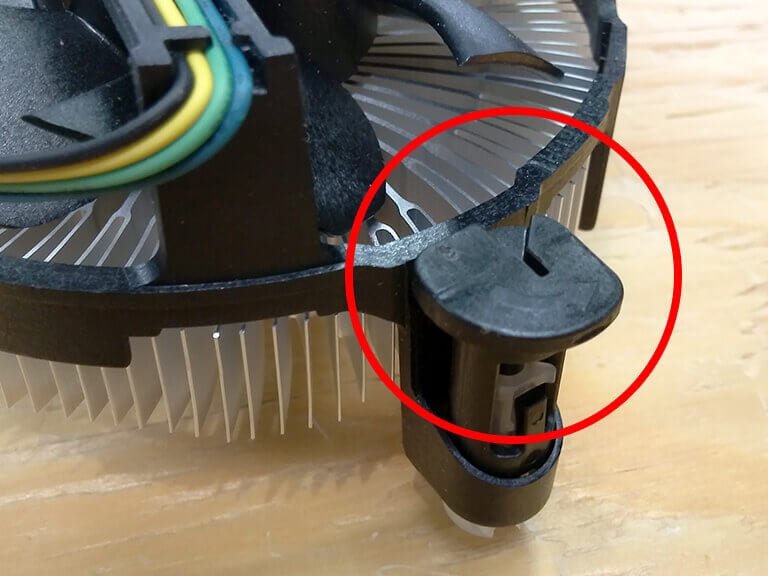

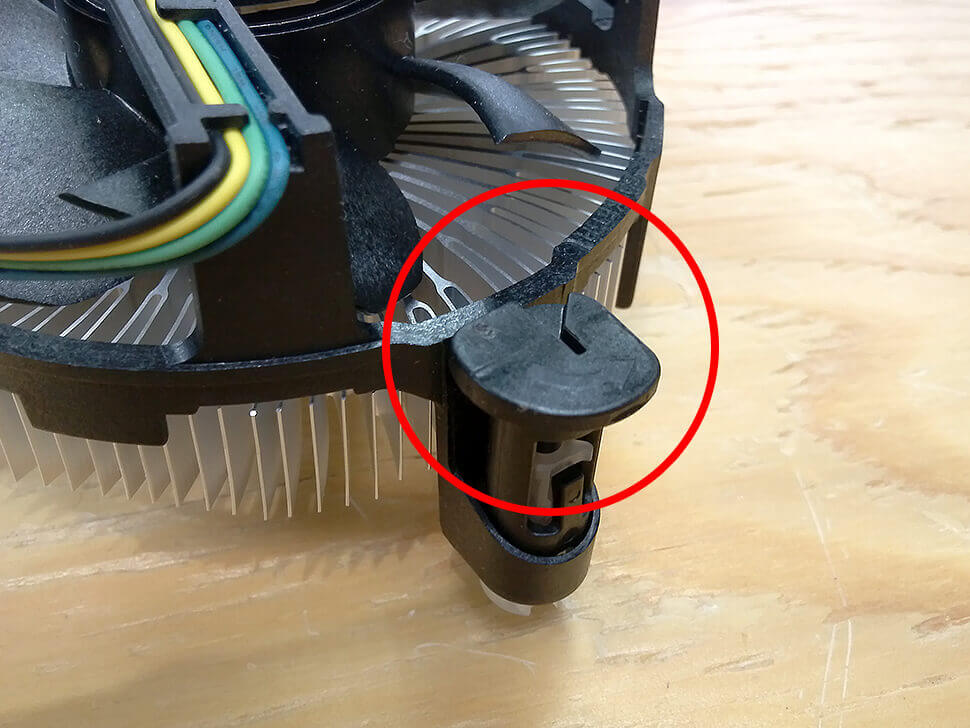

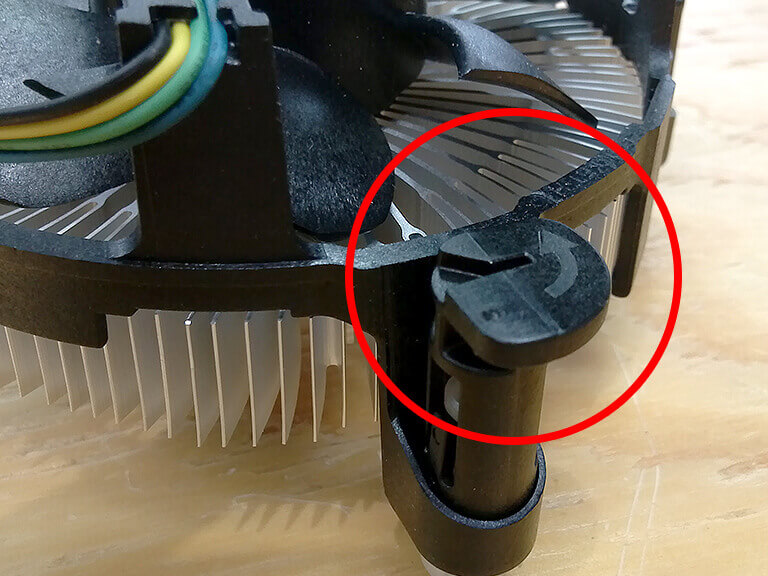

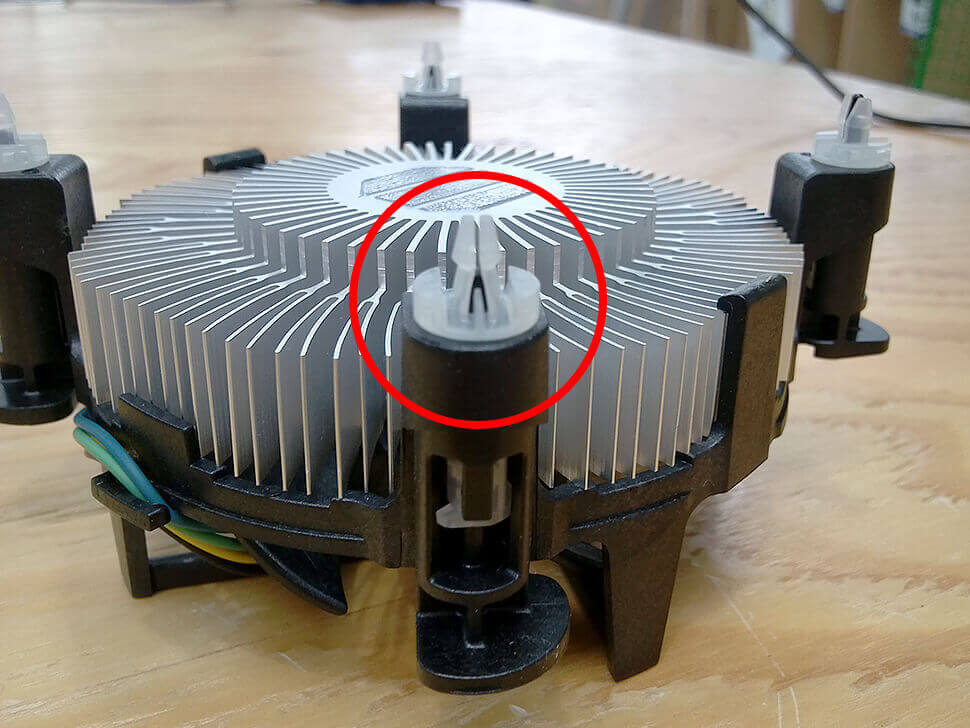

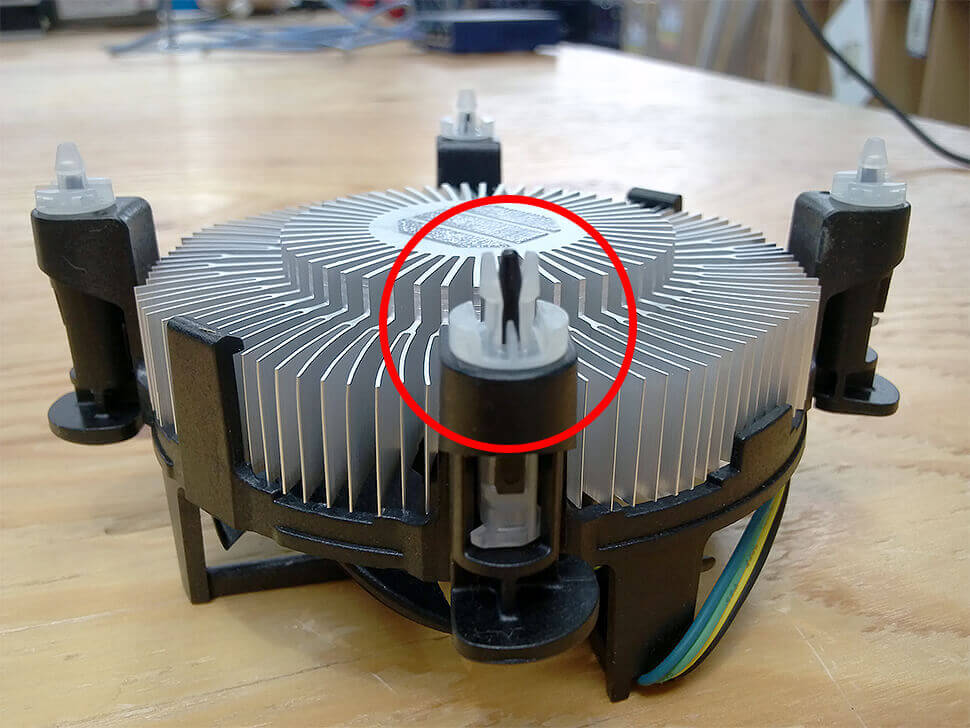

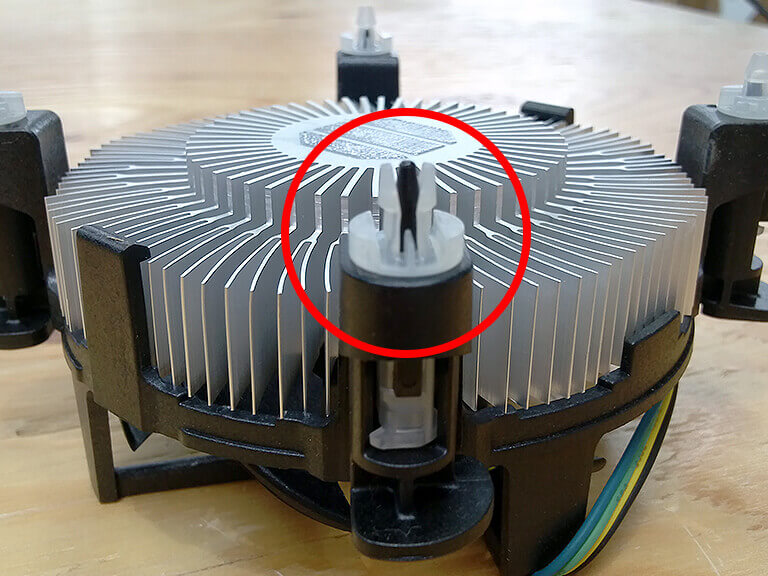

  2. CPUクーラーを固定する際のプッシュピンの向きを確認します。

•

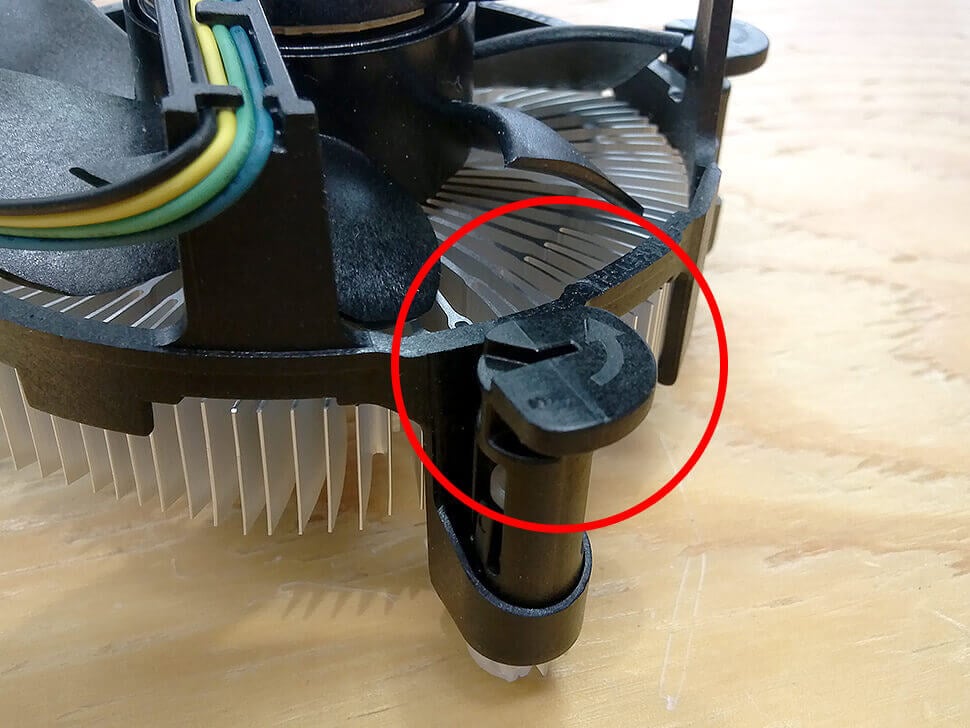

  3. CPUクーラーを取り外しする際のプッシュピンの向きを確認します。

•

  4. 固定時。

•

  5. 取り外し時。

•

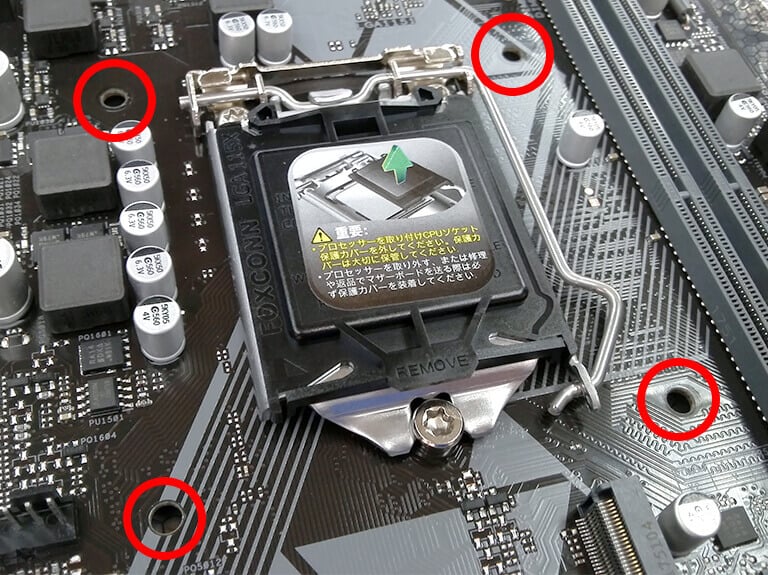

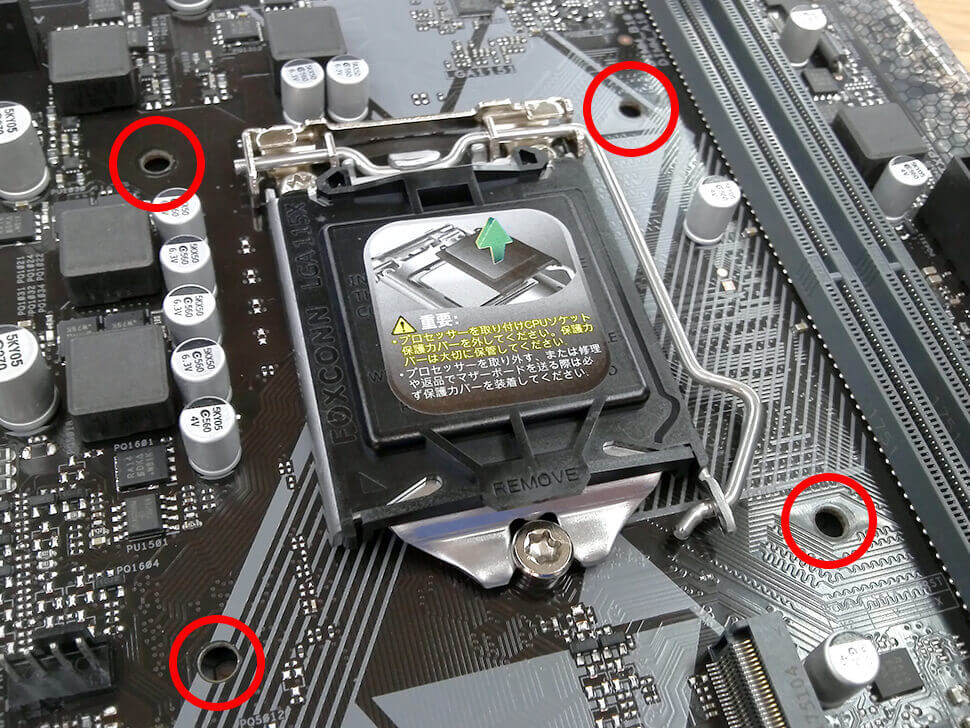

  6. マザーボードの穴を確認します。

•

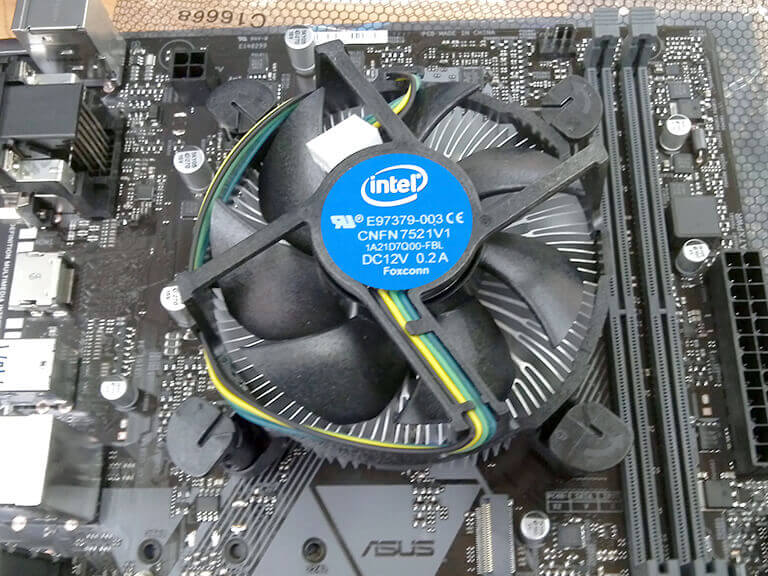

  7. マザーボードの穴にあわせCPUクーラーをセットします。

•

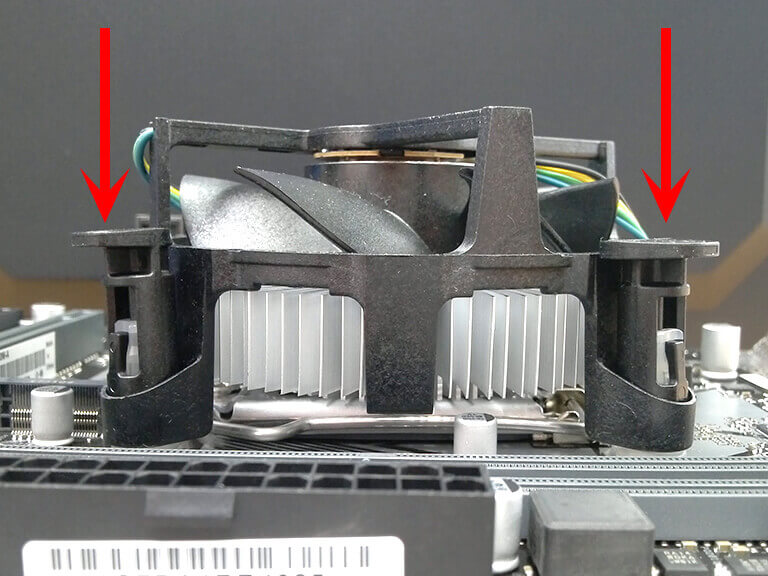

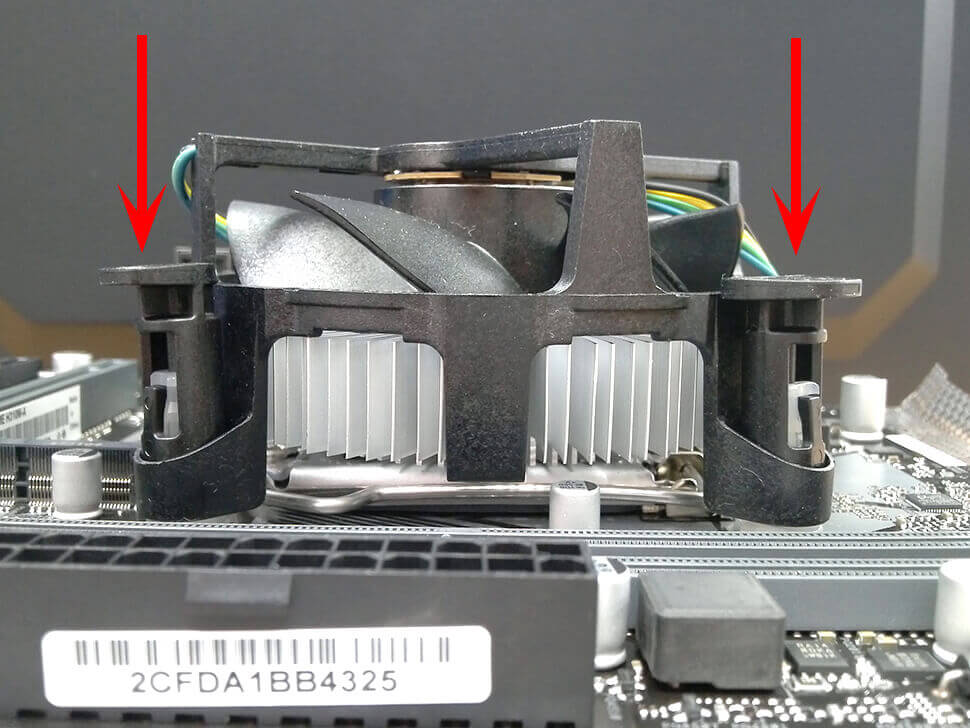

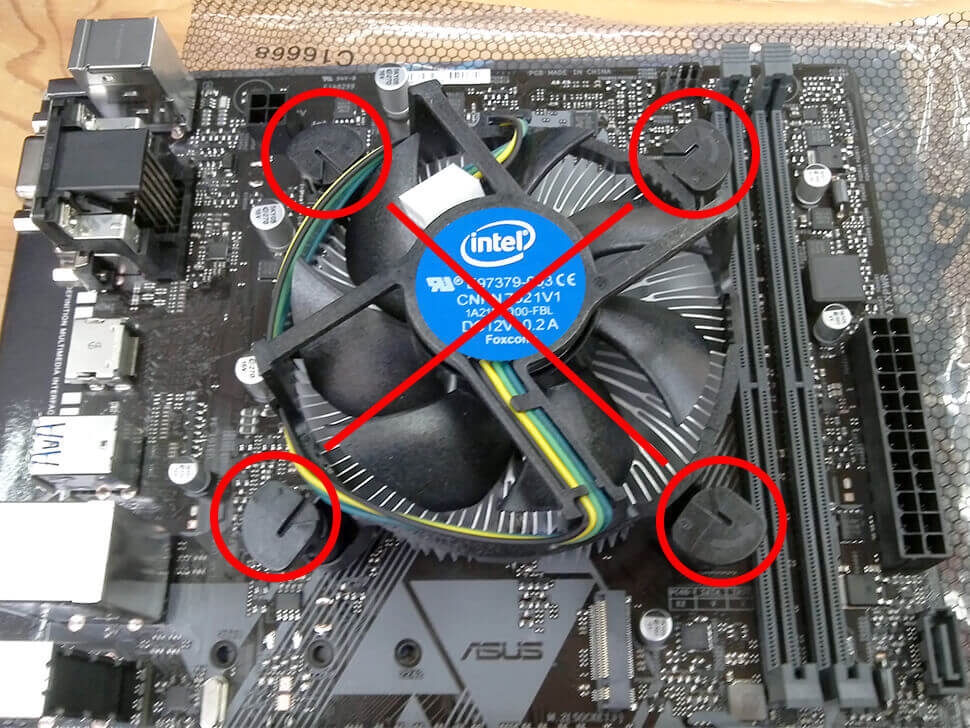

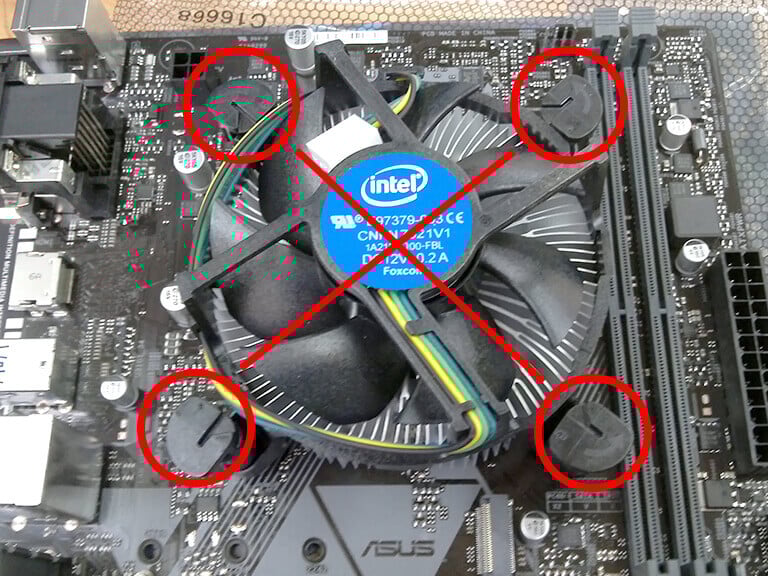

  8. 対角線上にプッシュピンを押し込みます。

•

  9. 上から押し込んで固定させます。

•

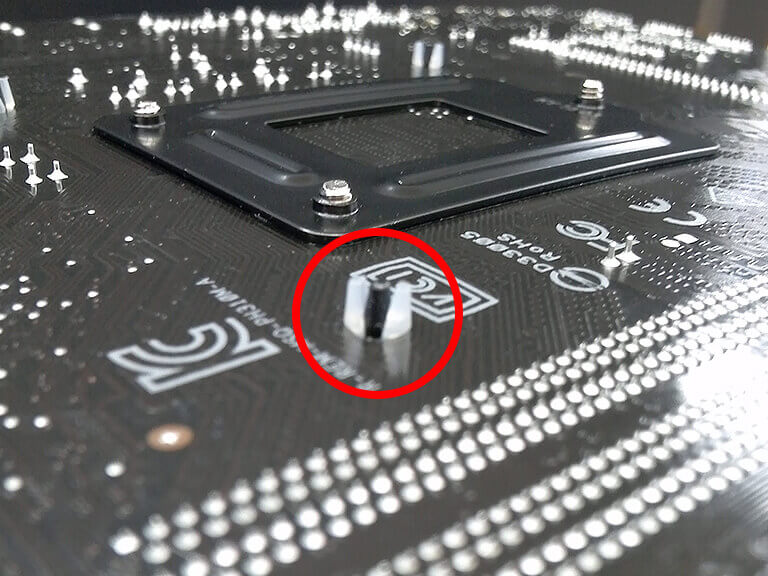

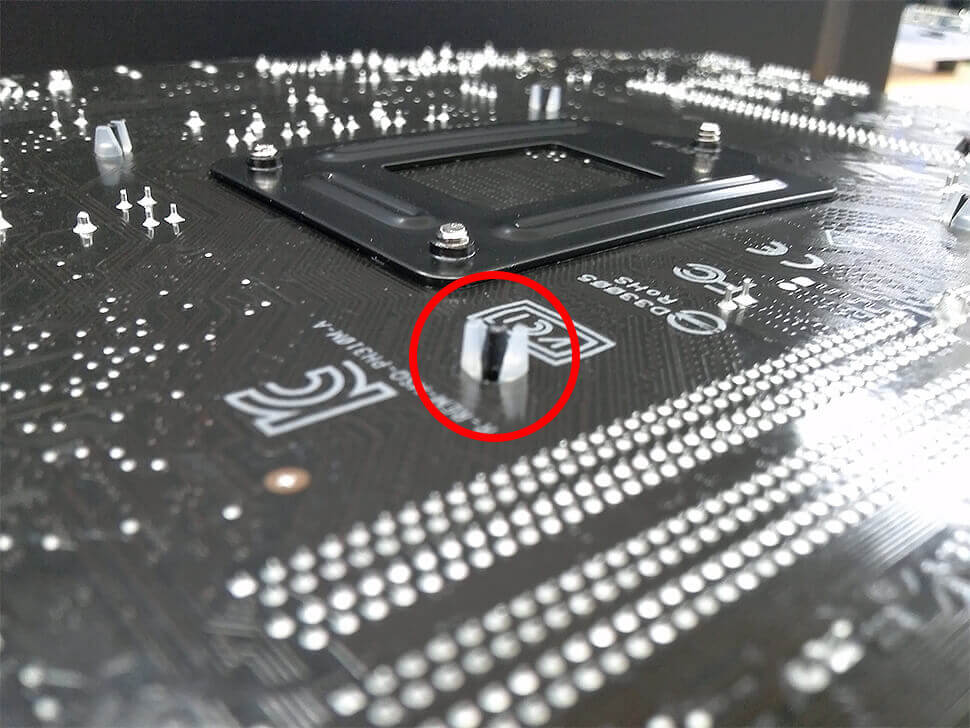

  10. マザーボード裏からツメがしっかり固定されているか確認します。

•

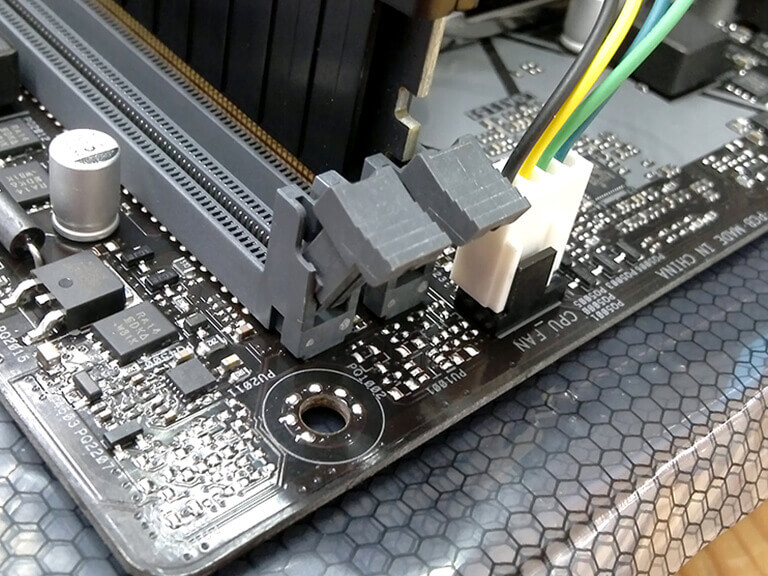

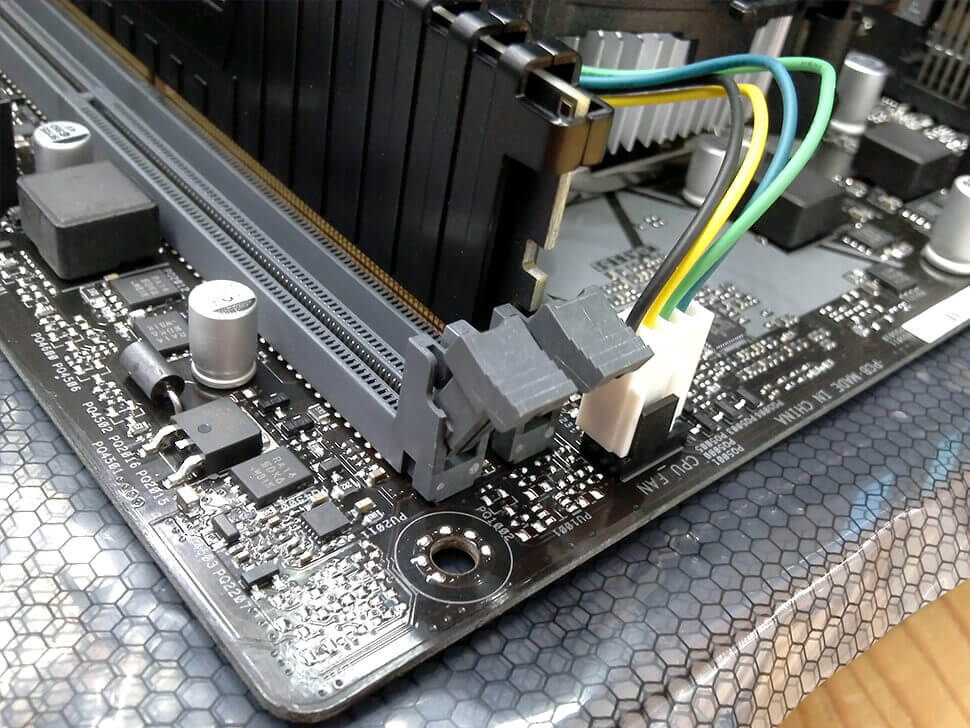

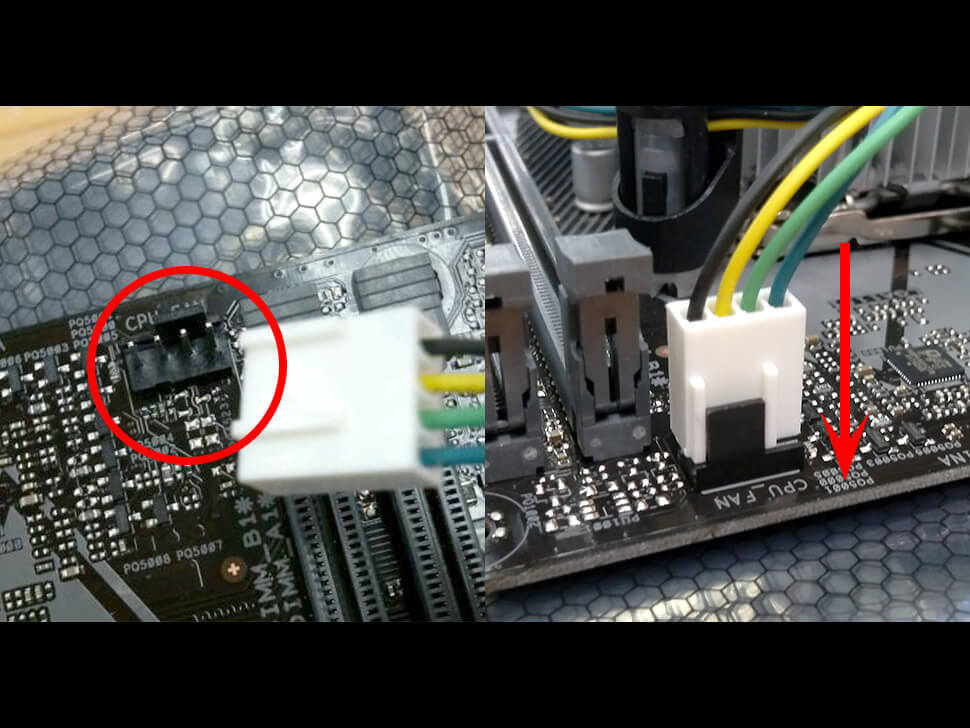

  11. CPUクーラーから伸びている4ピンのファン端子をマザーボードのCPU＿FANコネクタへ接続して完了です。

•

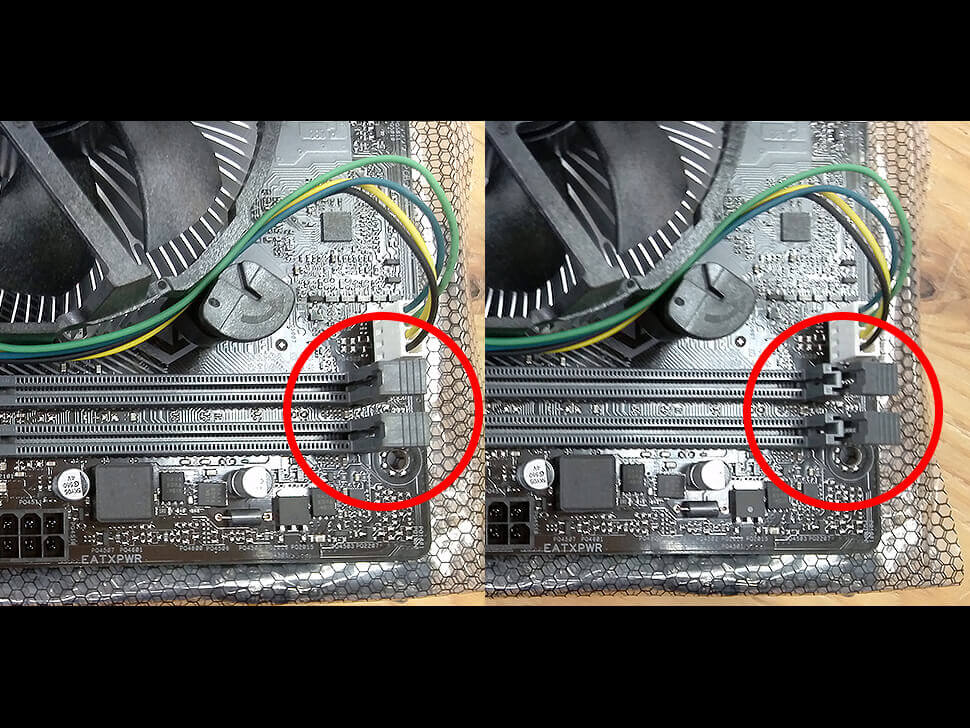

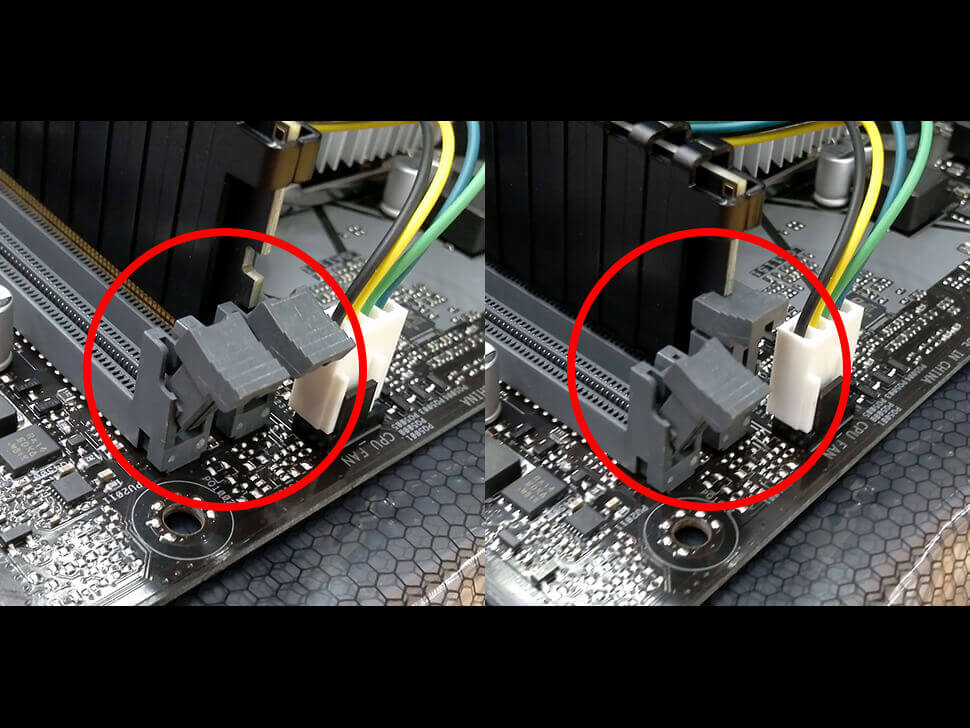

  1. メモリスロットのツメを外側に倒す。

•

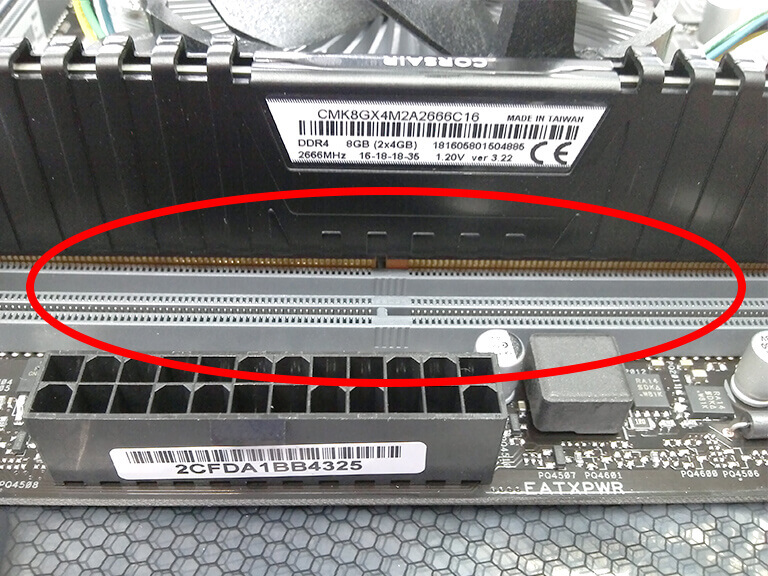

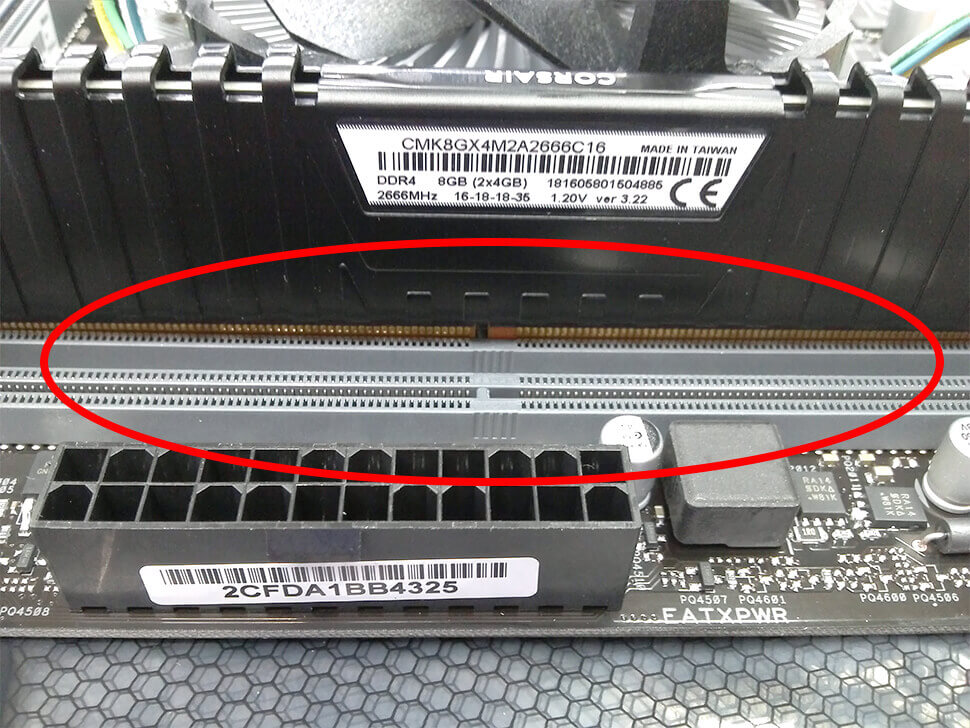

  2. メモリスロットとメモリ本体の切欠け位置が合うようにセット。

•

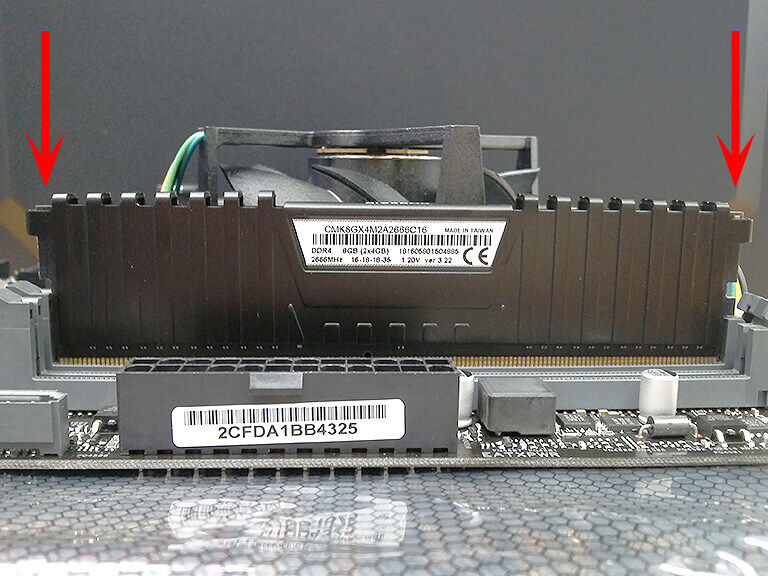

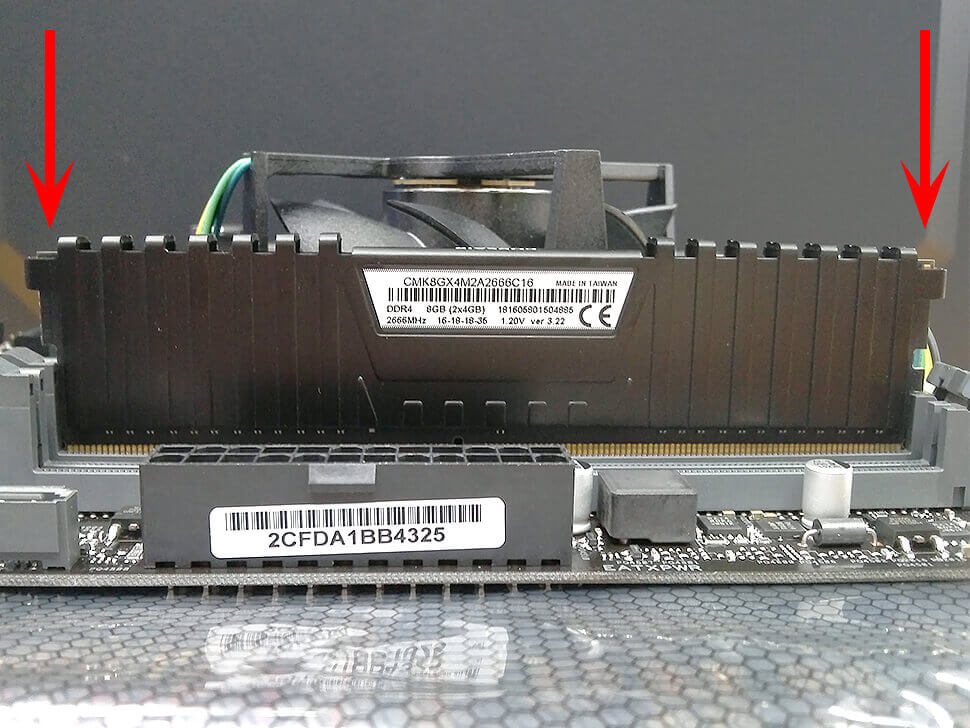

  3. 両サイドを均等な力で押し込む。

•

  4. カチッっと音が鳴り真っ直ぐ固定されれば取付け完了。

•

  5. 取付けた状態。

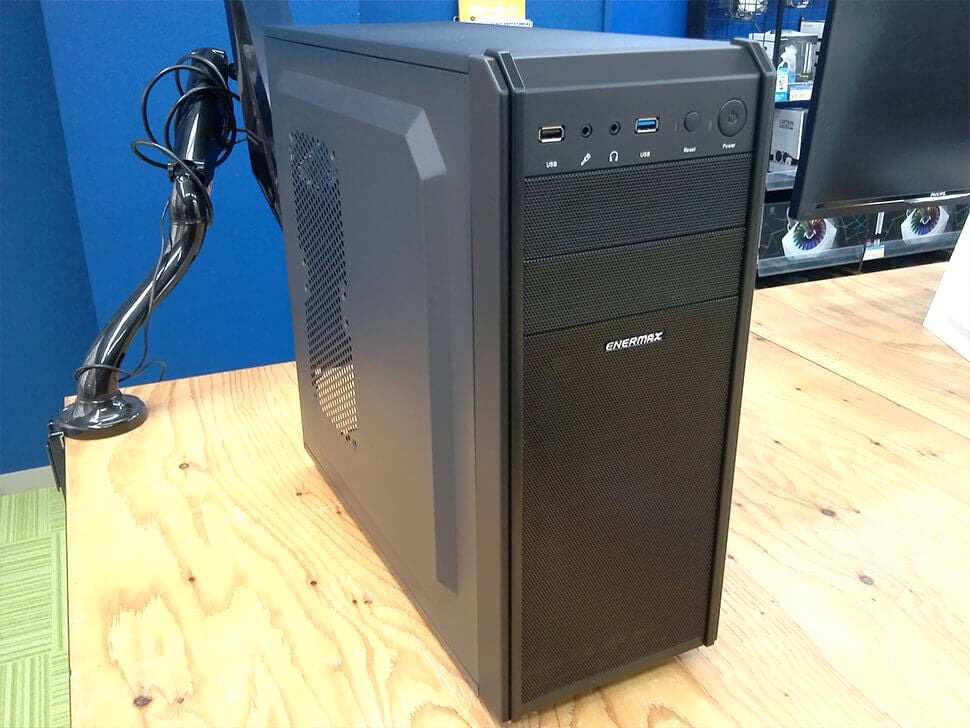

PCケース本体、ケーブルバンド、マニュアル、各種ネジ類、ビープスピーカー

•

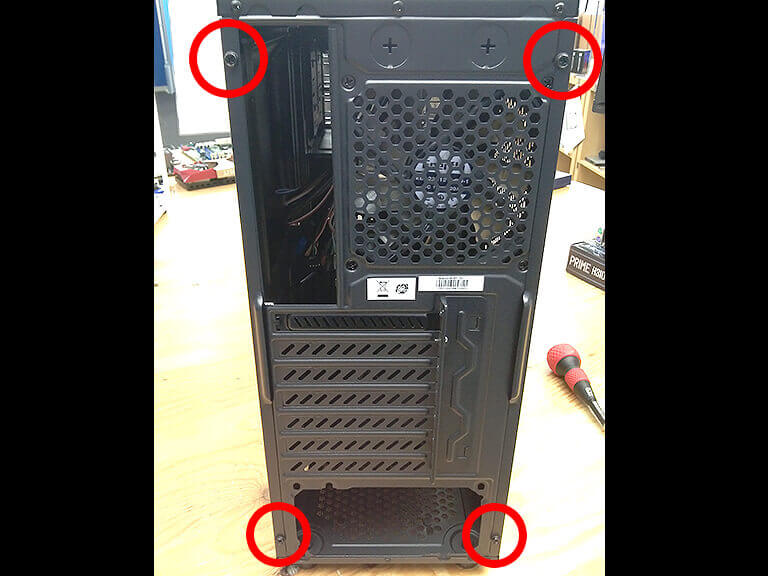

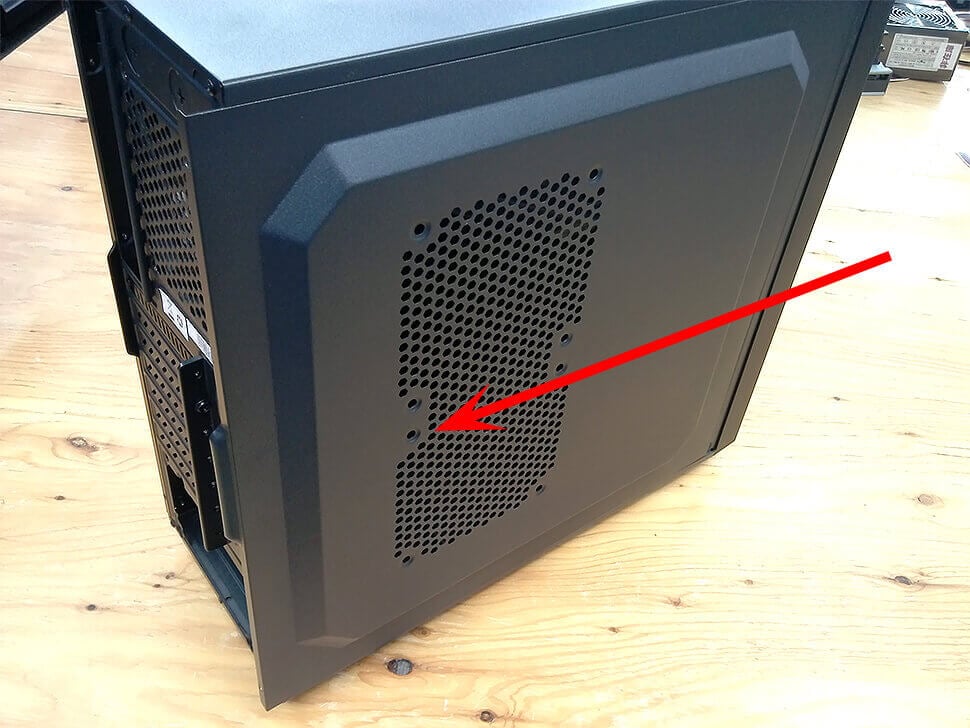

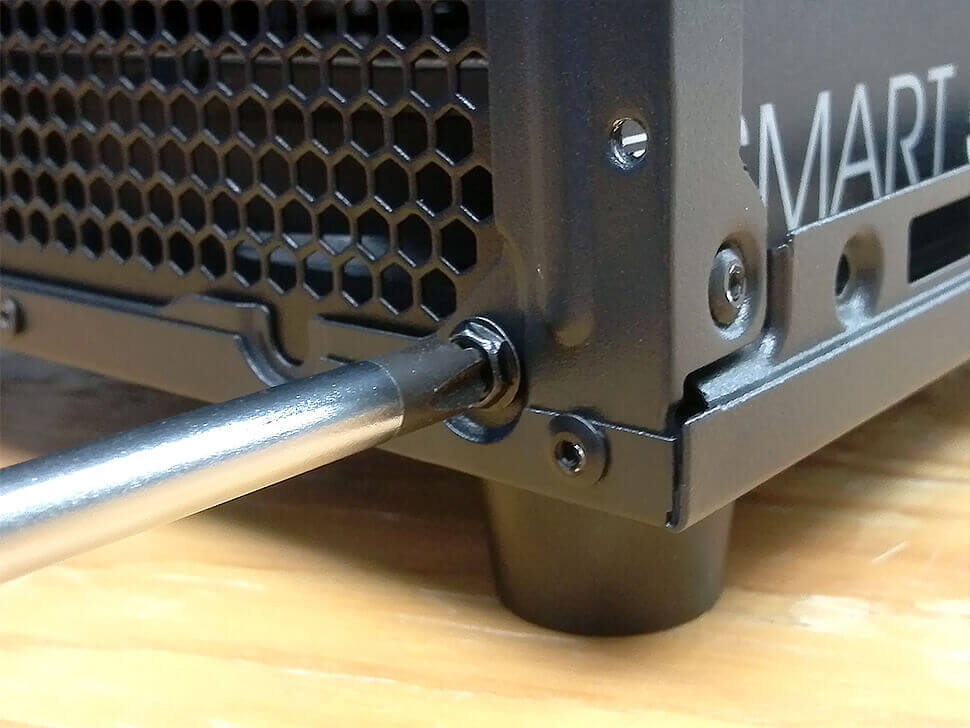

  1. ケースを取り出し裏の4箇所のネジを外す。

•

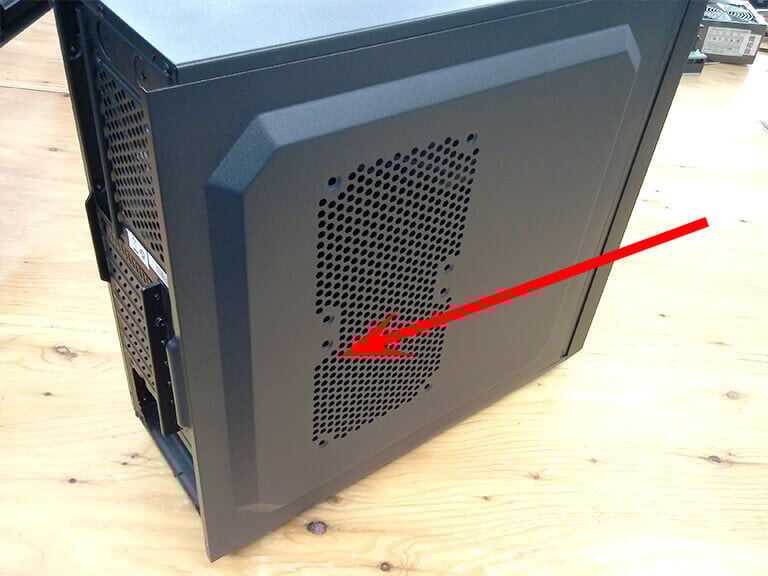

  2. パネルを後ろにスライドさせ、左右のサイドパネルを外す。

•

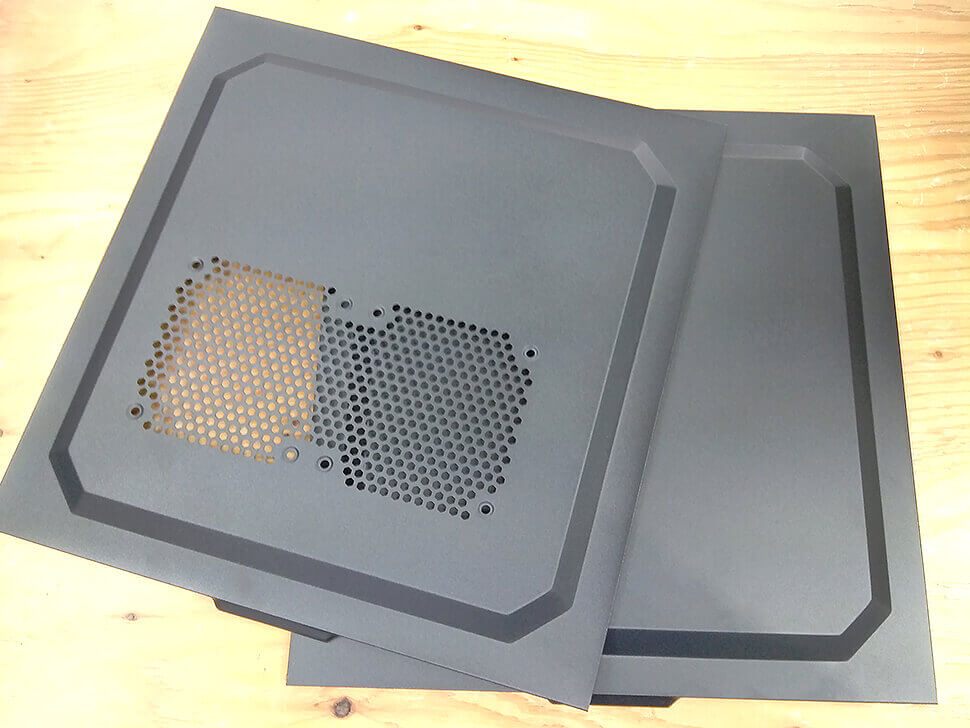

  3. 外したサイドパネル。

•

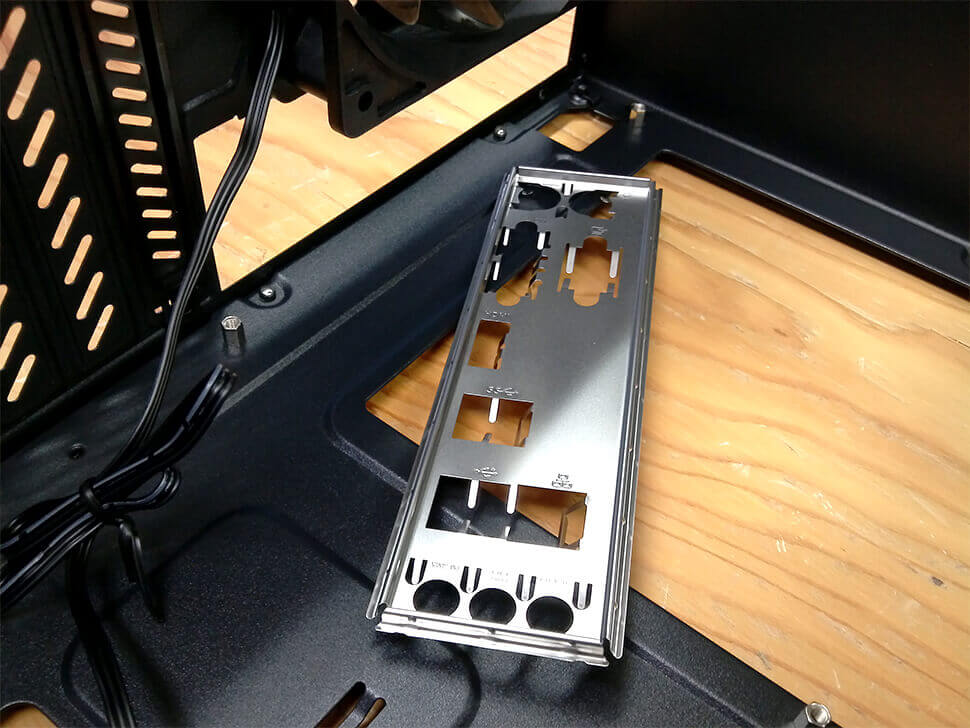

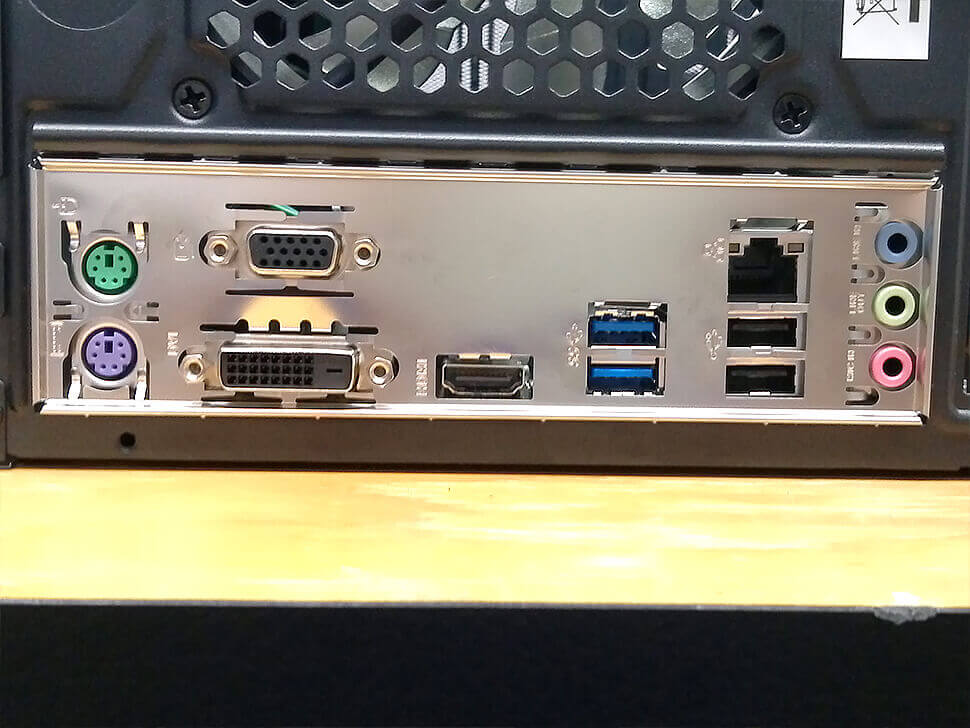

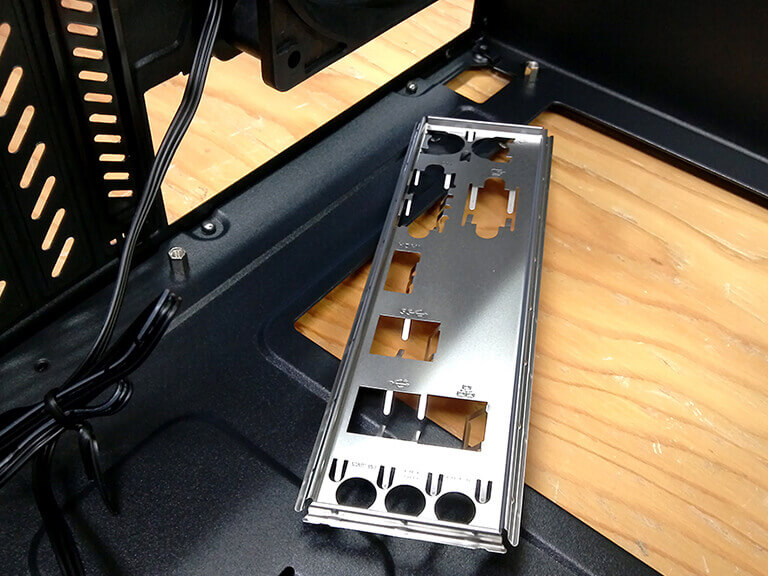

  4. バックパネル。

•

  5. マザーボードの背面端子の向きにあわせ取り付けます。

•

  6. 取り付けされているか確認しましょう。

•

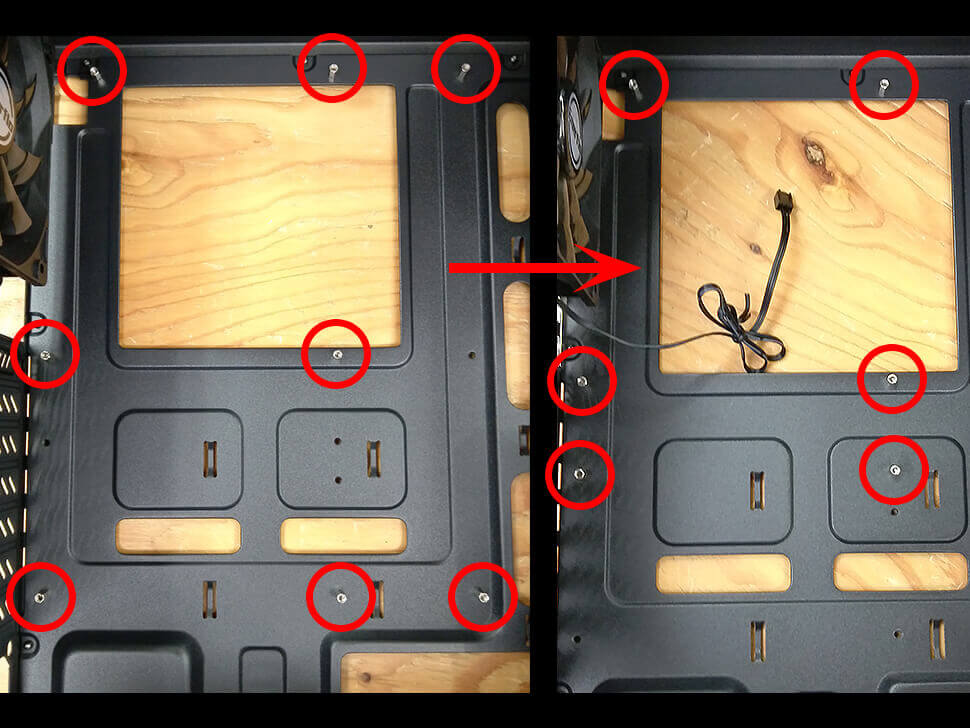

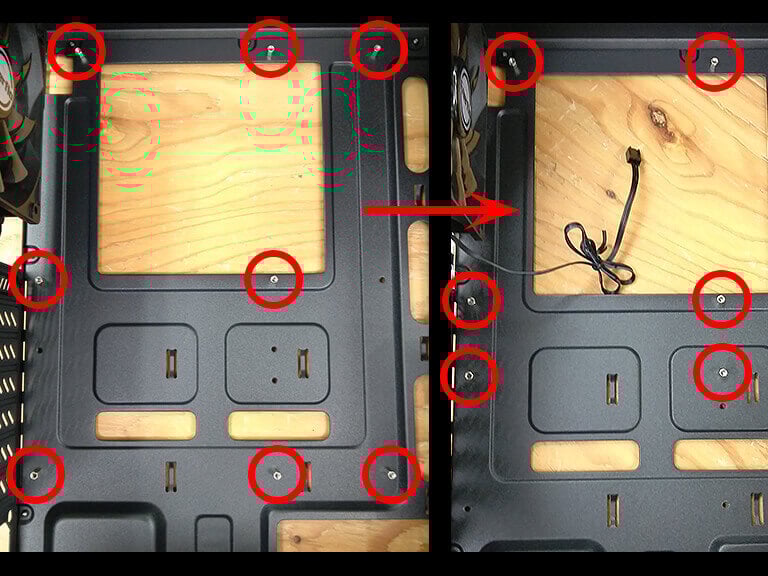

  7. 使用するマザーボードにあわせスペーサーを取り付け。

•

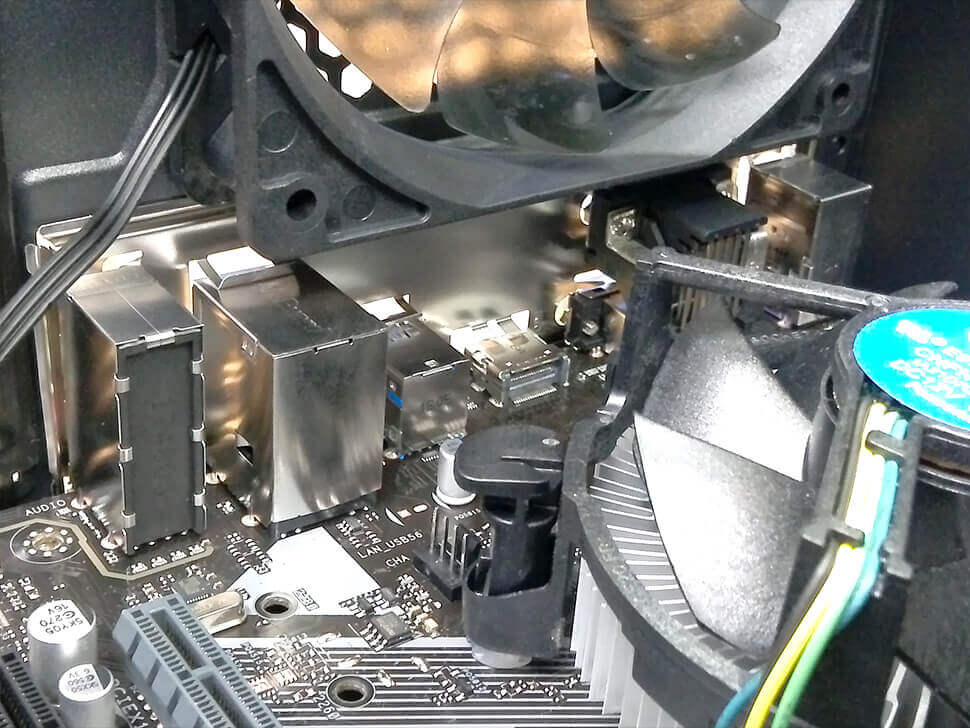

  8. バックパネルにあわせ取り付けます。

•

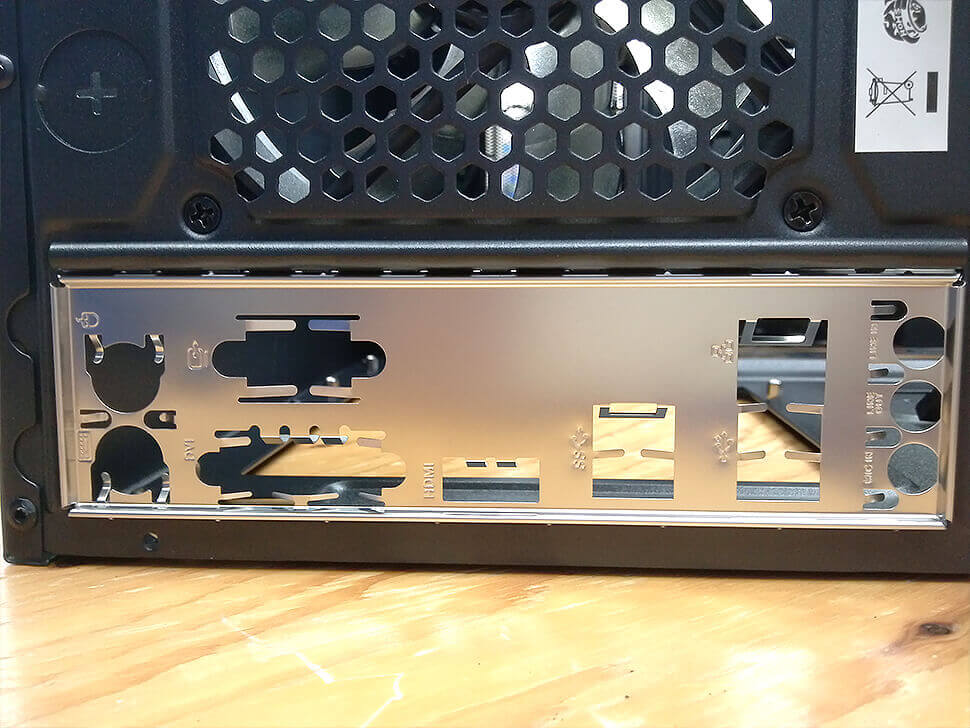

  9. バックパネル。

•

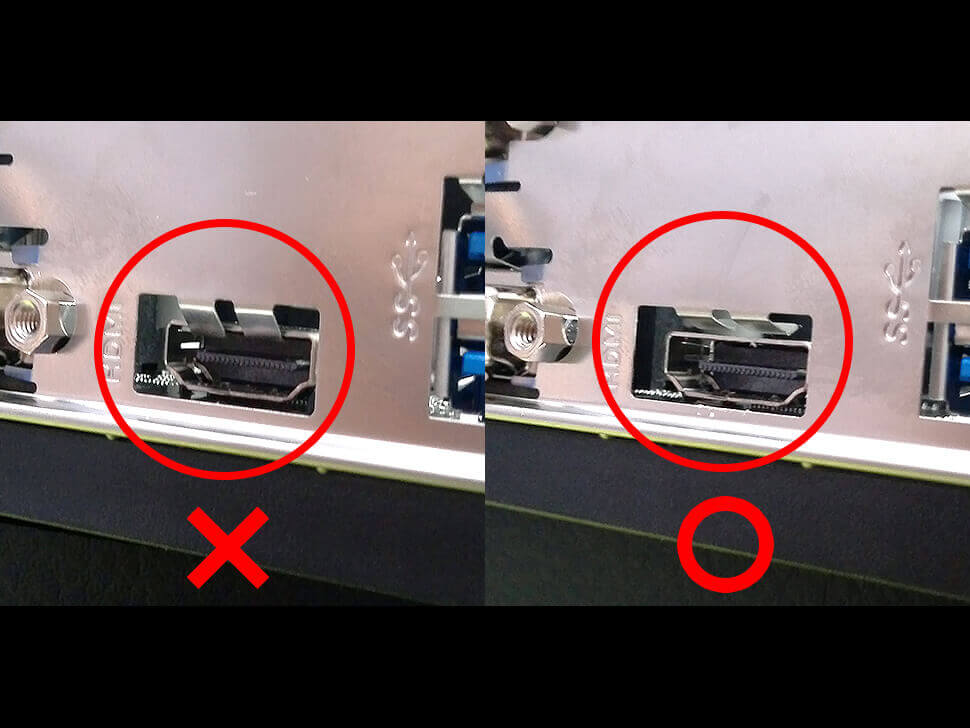

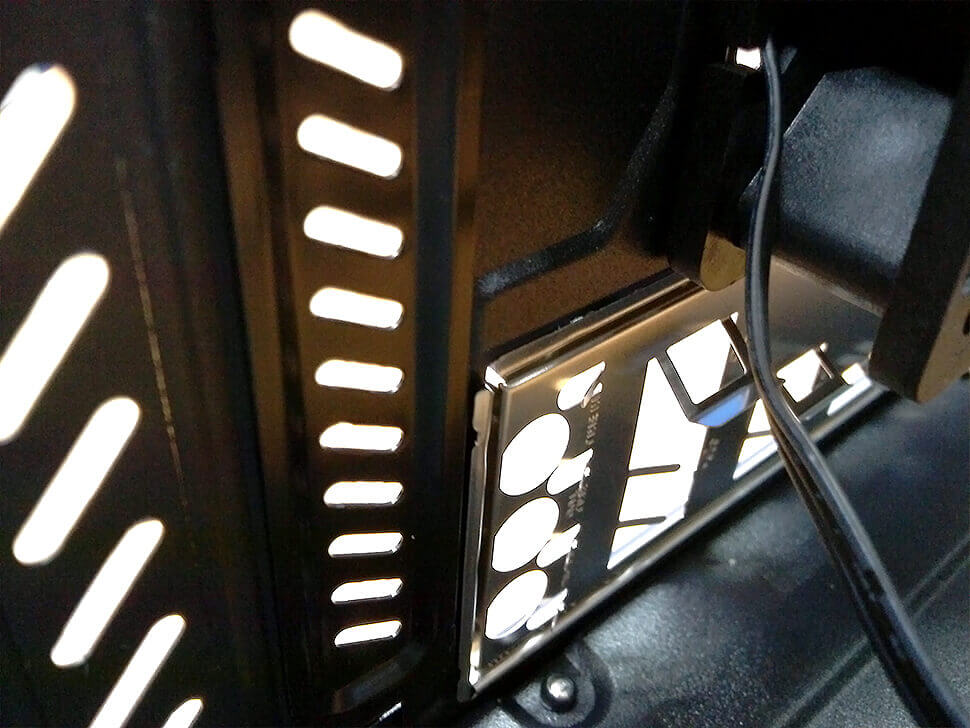

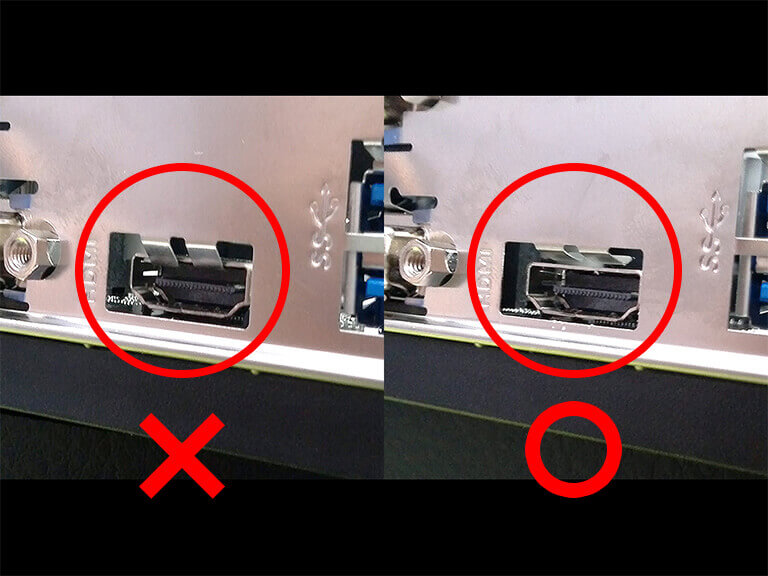

  10. バックパネルのツメが端子に入り込まないよう注意!

•

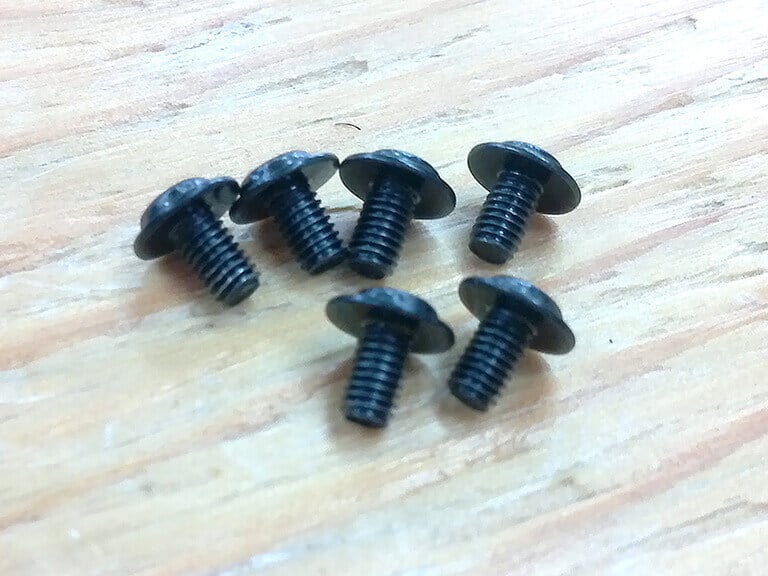

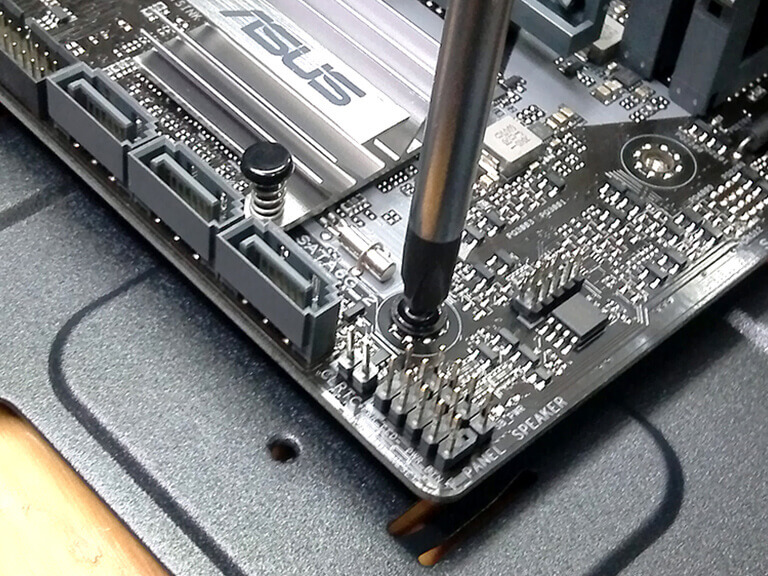

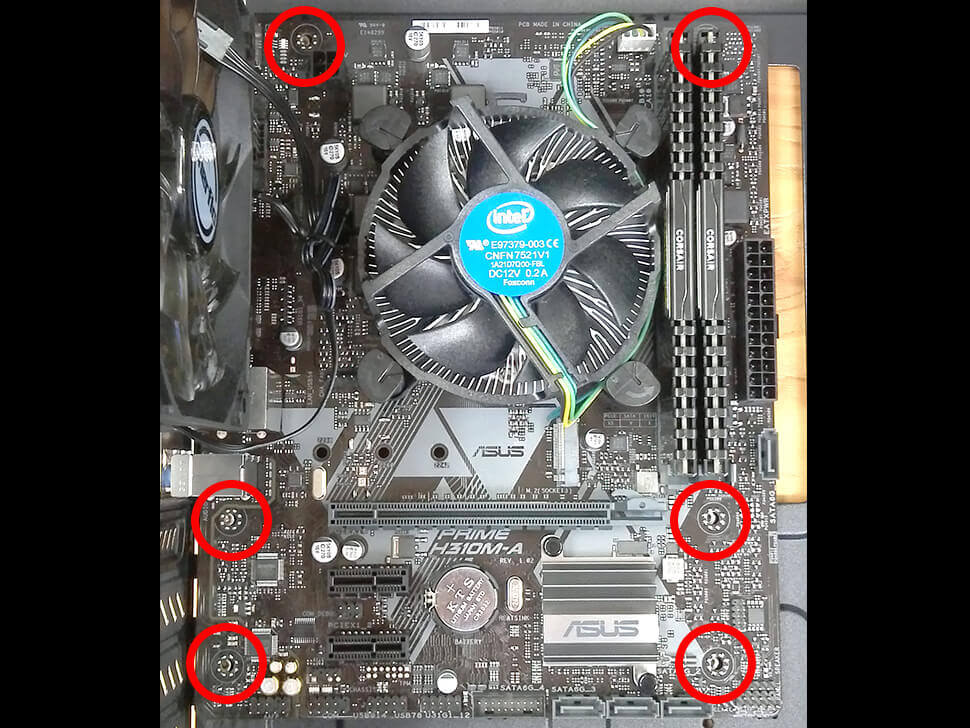

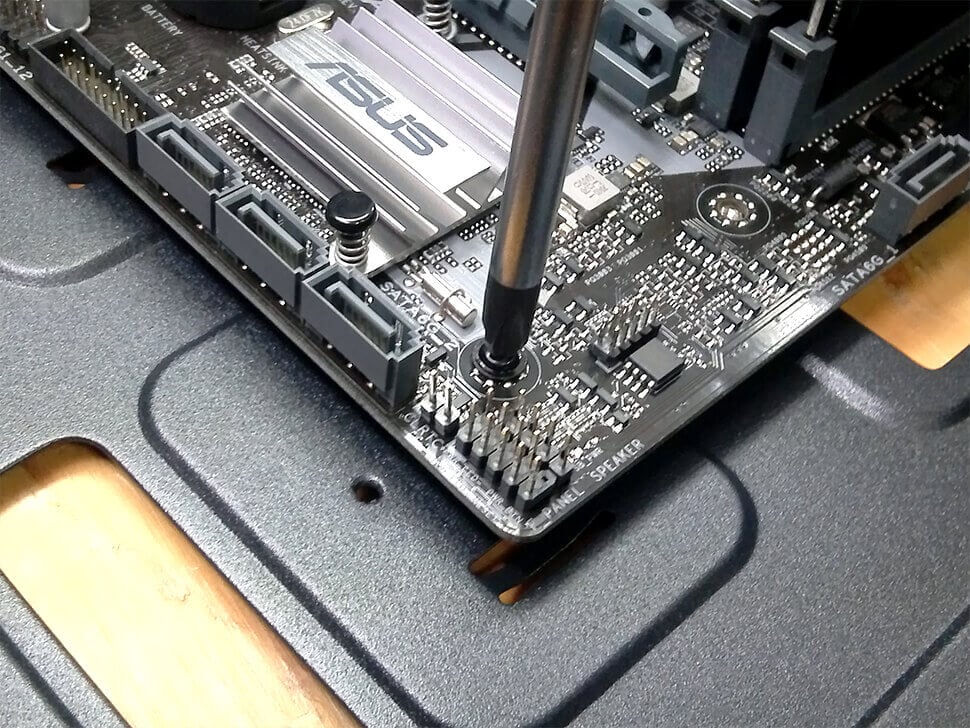

  11. PCケース付属のミリネジでマザーボードをネジ止めしていきます。この時も対角線上に止めます。

•

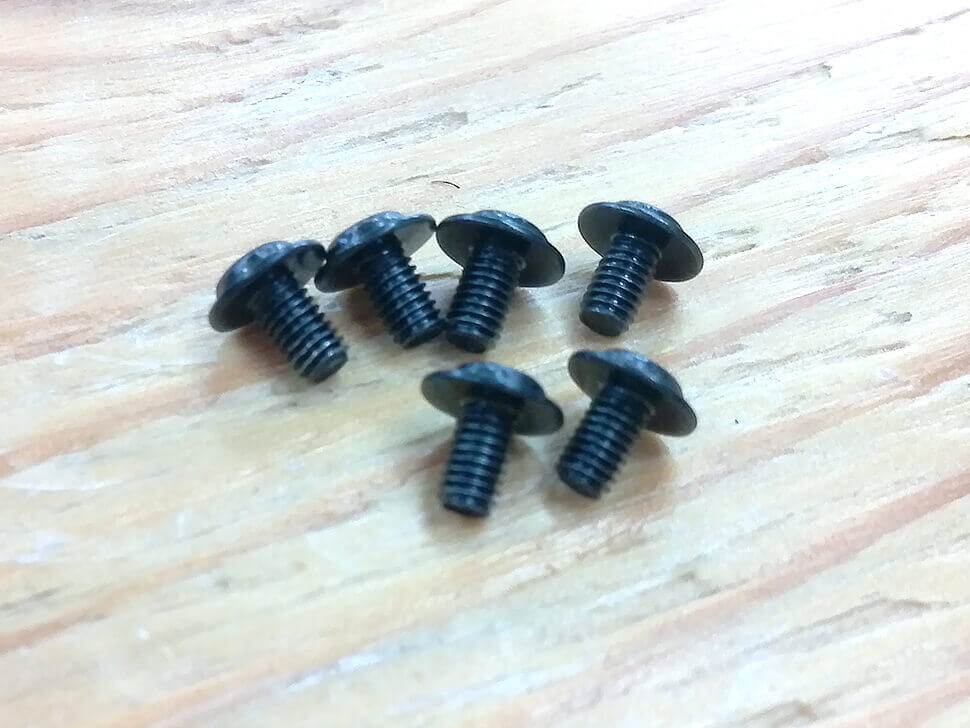

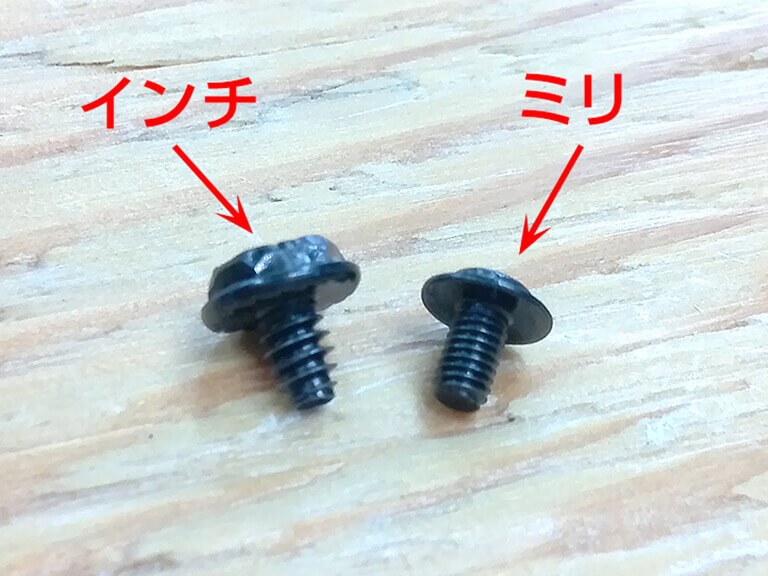

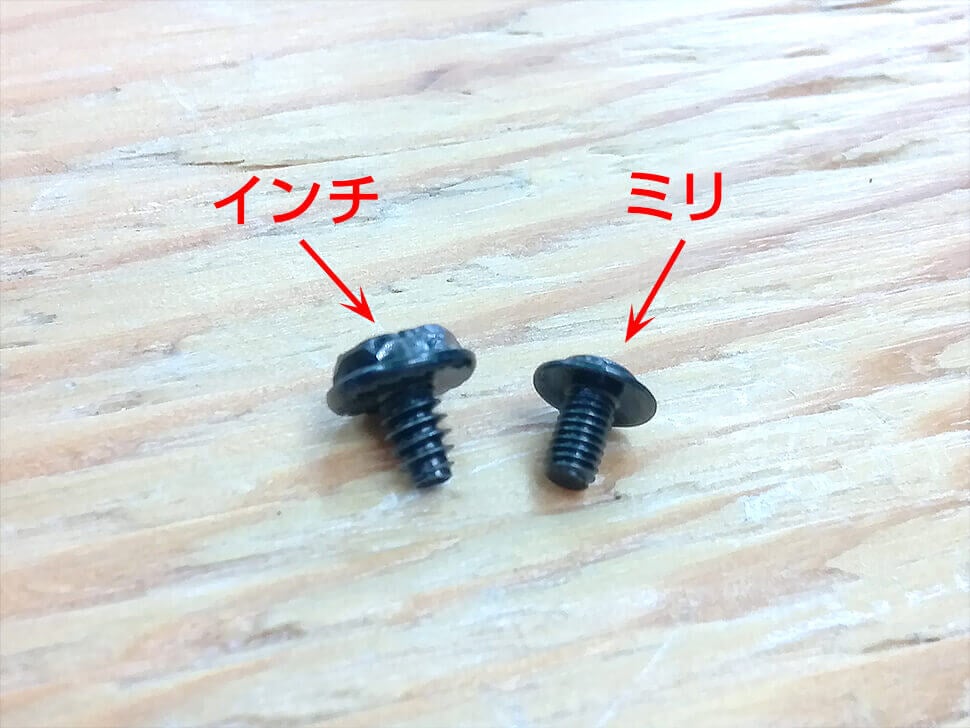

  12. ミリネジとインチネジを間違えない様注意しましょう。

•

  13.

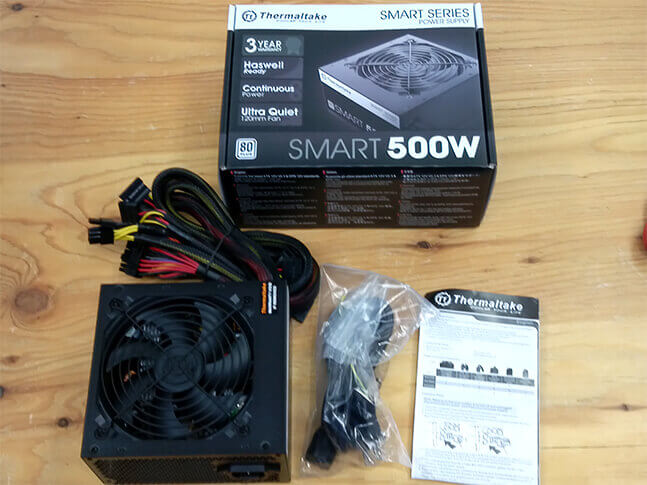

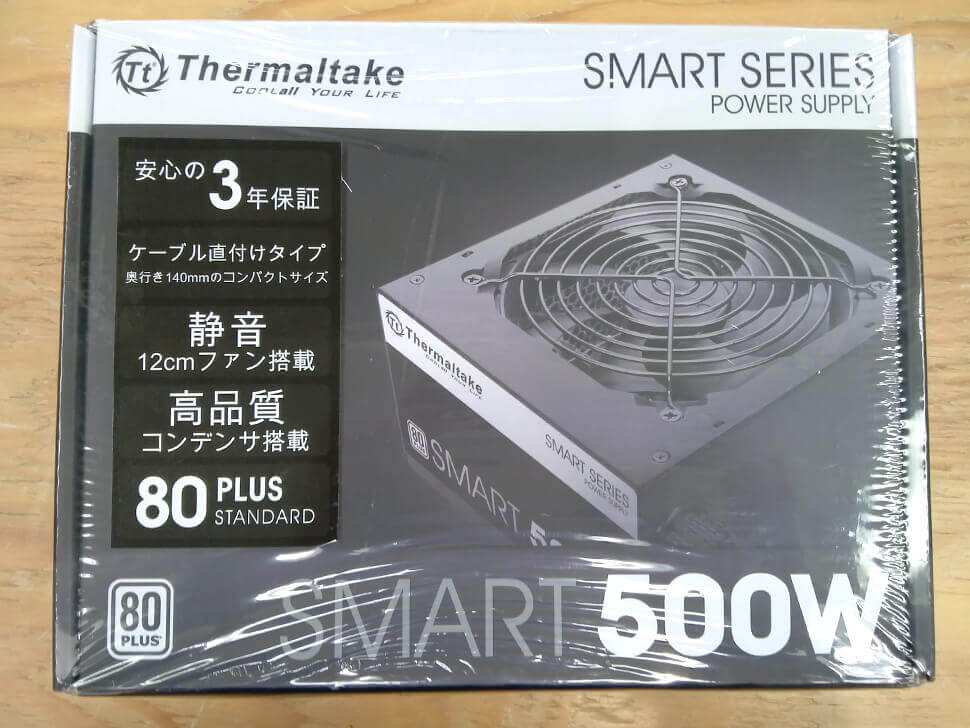

電源ユニット本体、電源ケーブル、マニュアル

•

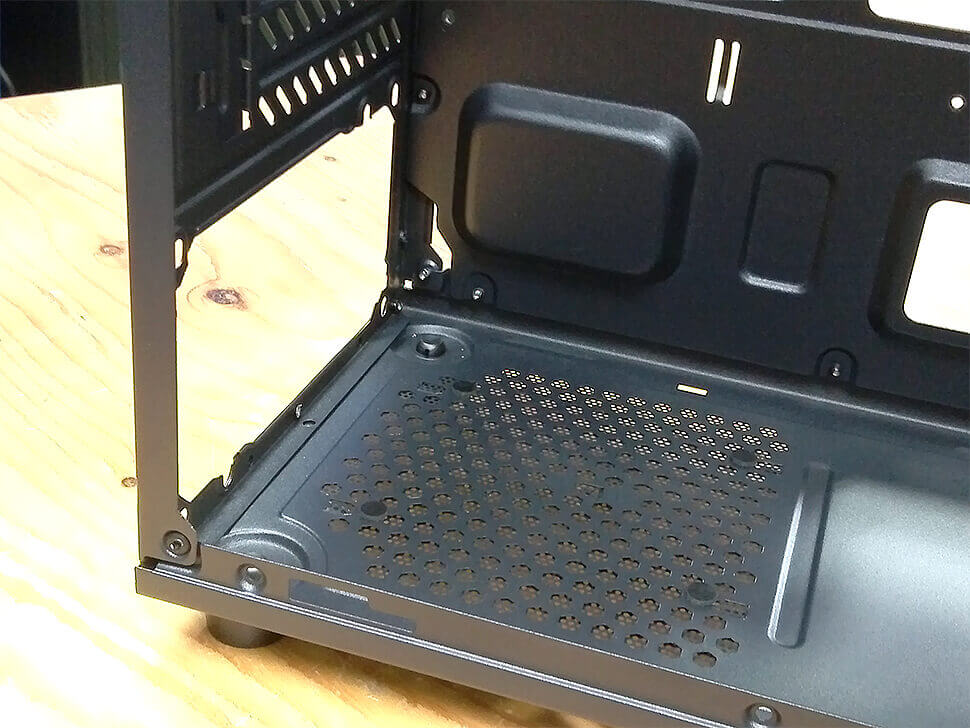

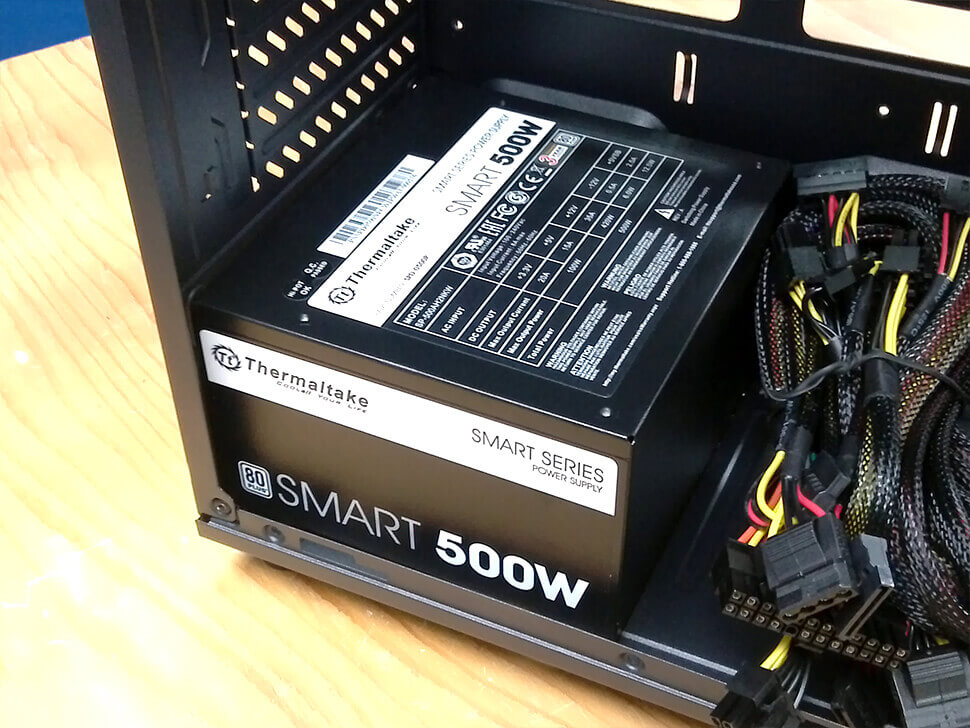

  1. ファンが下向きになるように取り付けます。

•

  2. 取り付けた状態。ケースにスリットが無い場合は、ファンを上向きで取り付けます。

•

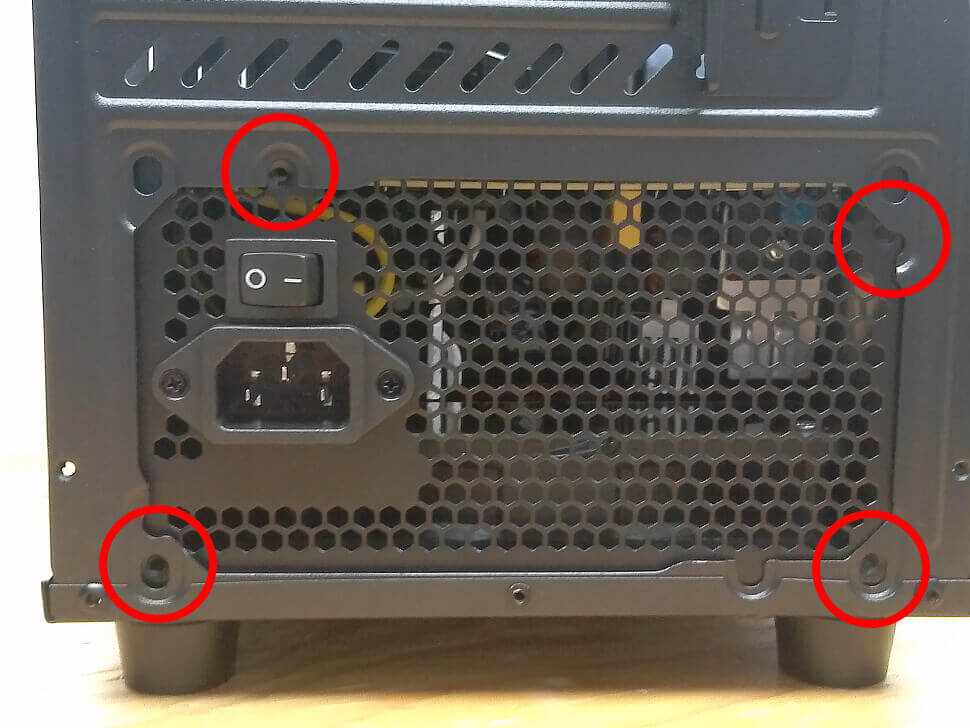

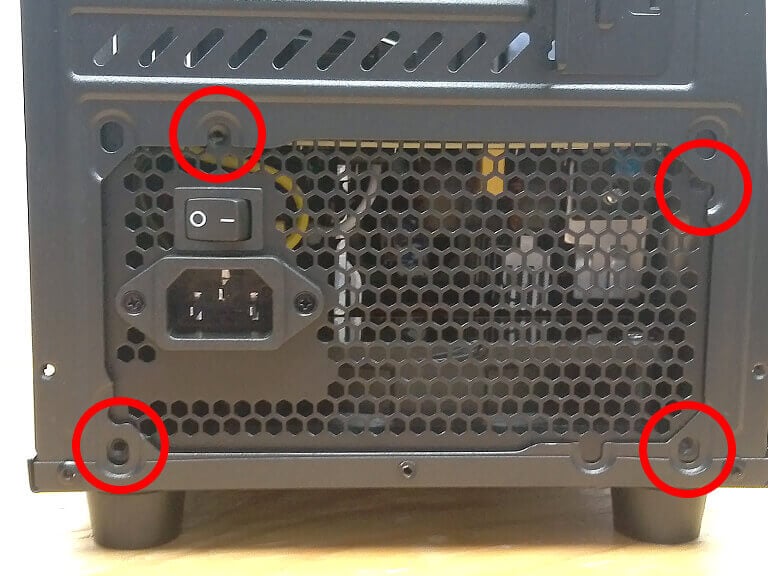

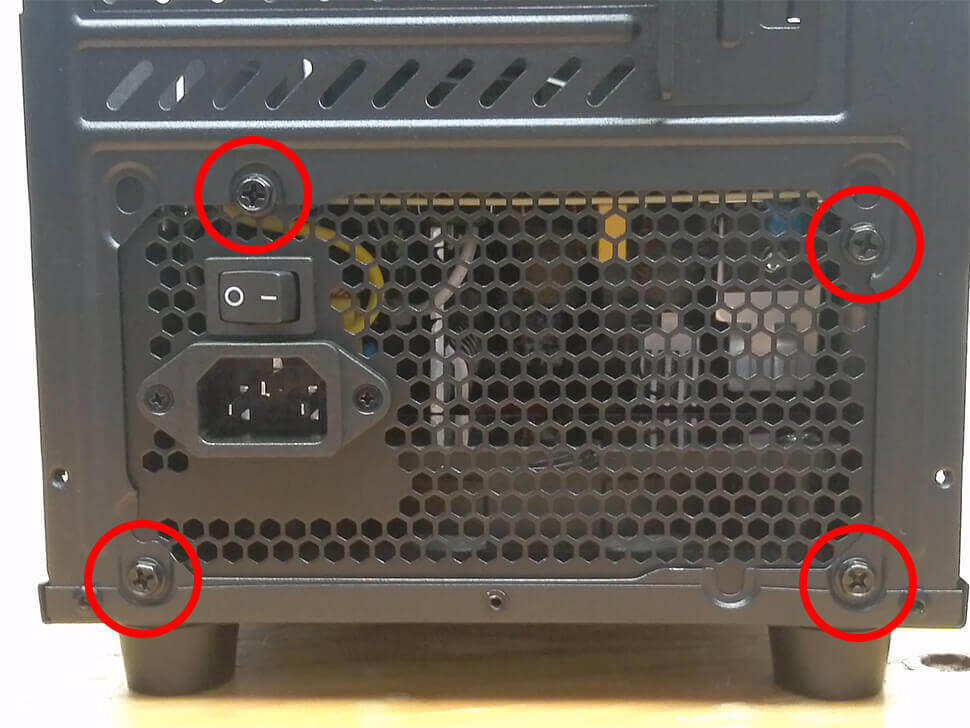

  3. 付属のインチネジで4箇所ネジ止めしましょう。

•

  4. 4箇所を止めます。

•

  5. インチネジを使います。

•

  6. 止まっている状態。

•

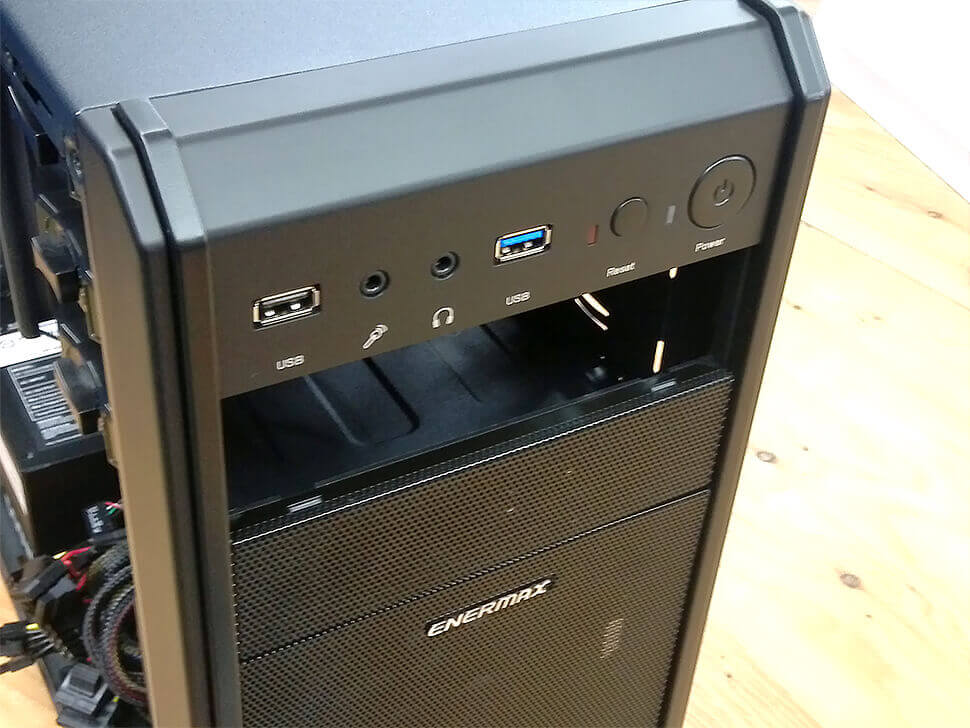

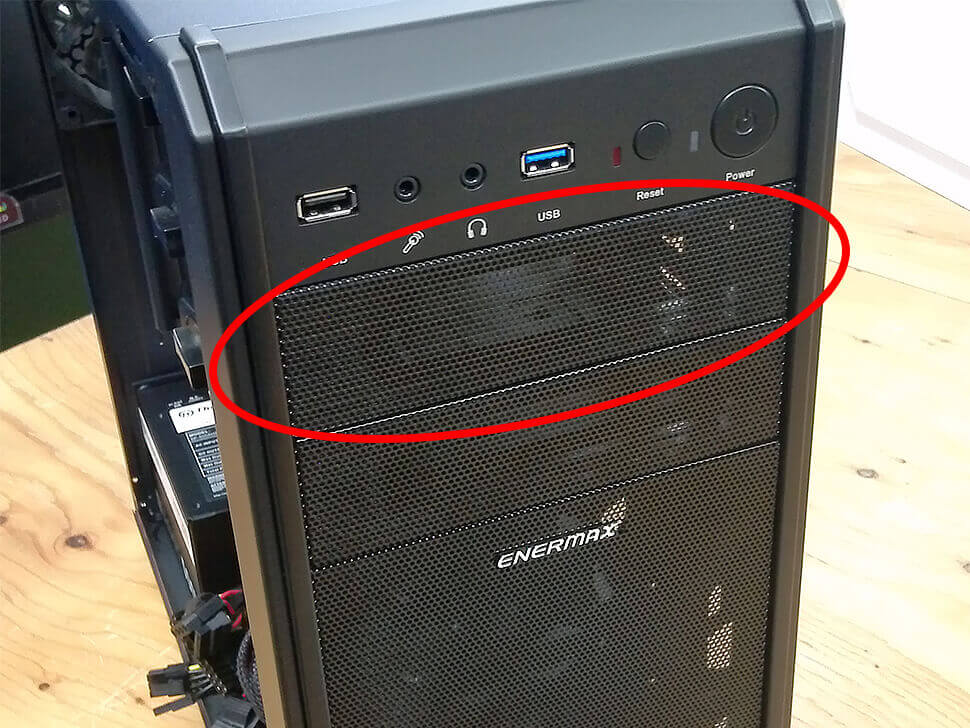

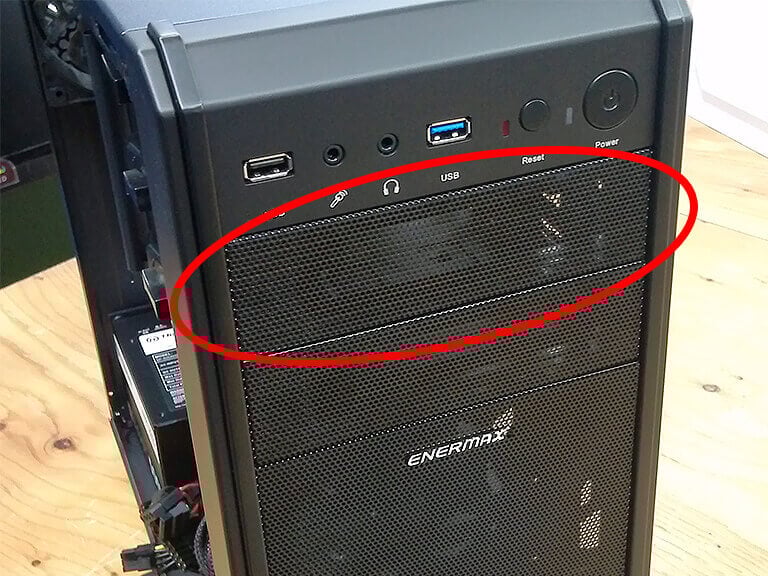

  1. フロントパネルを外します。

•

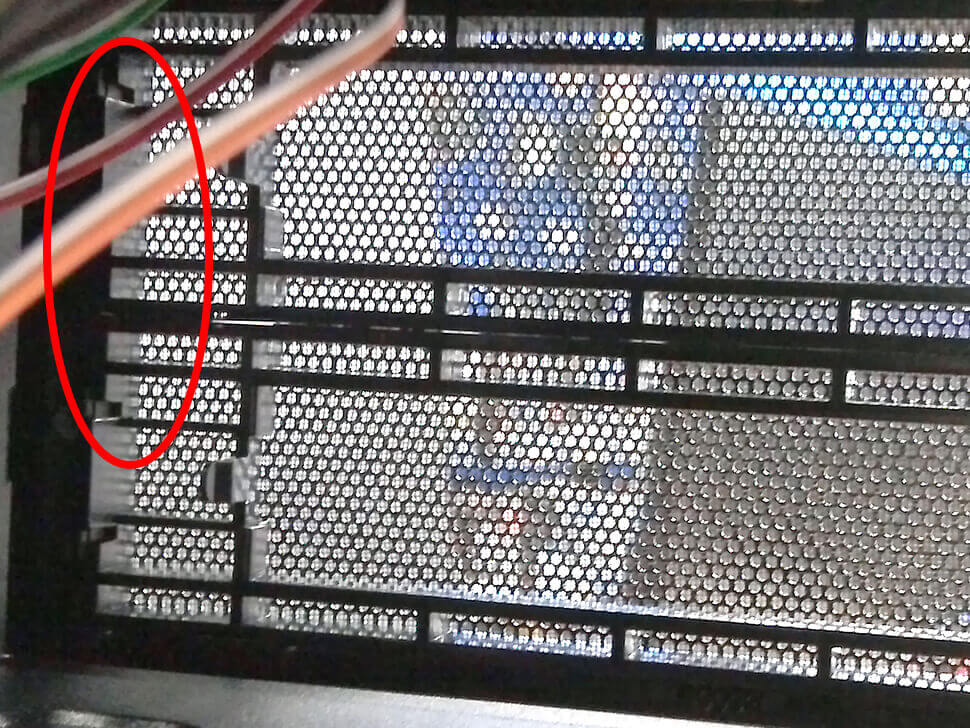

  2. ケース内側からパネルの両サイドのツメを外すと取り外し可能です。

•

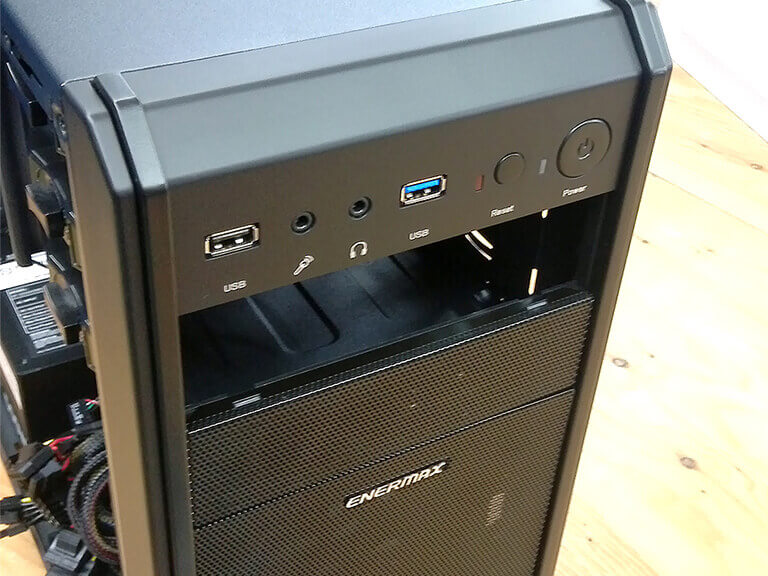

  3. 外れました。

•

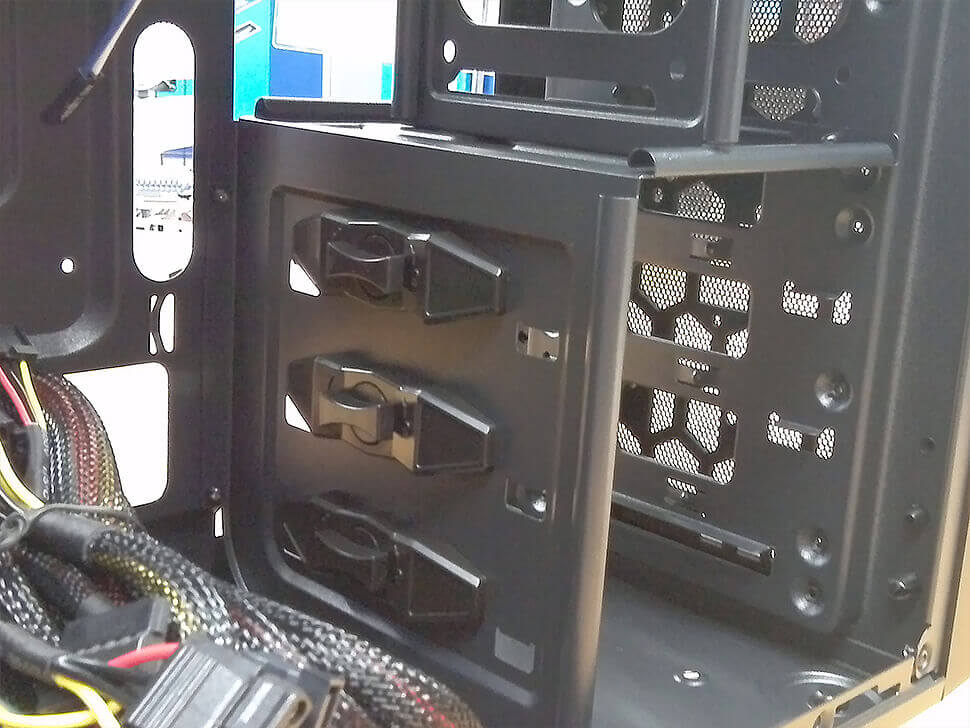

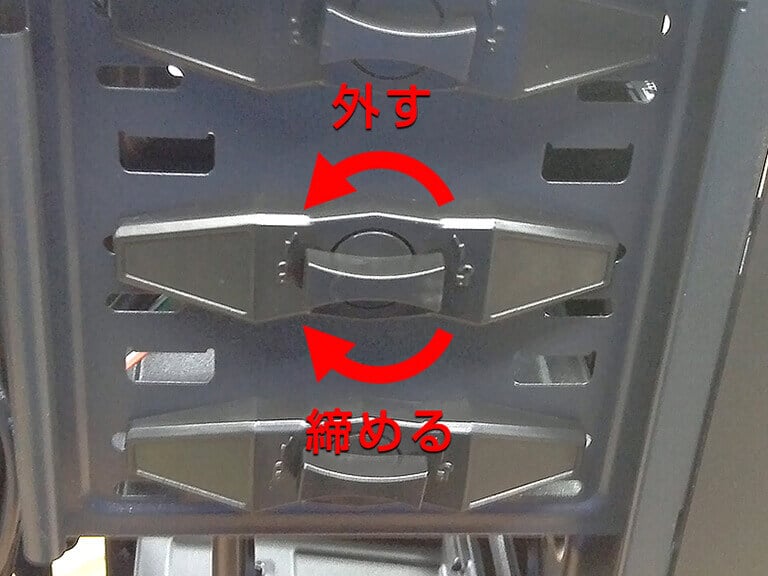

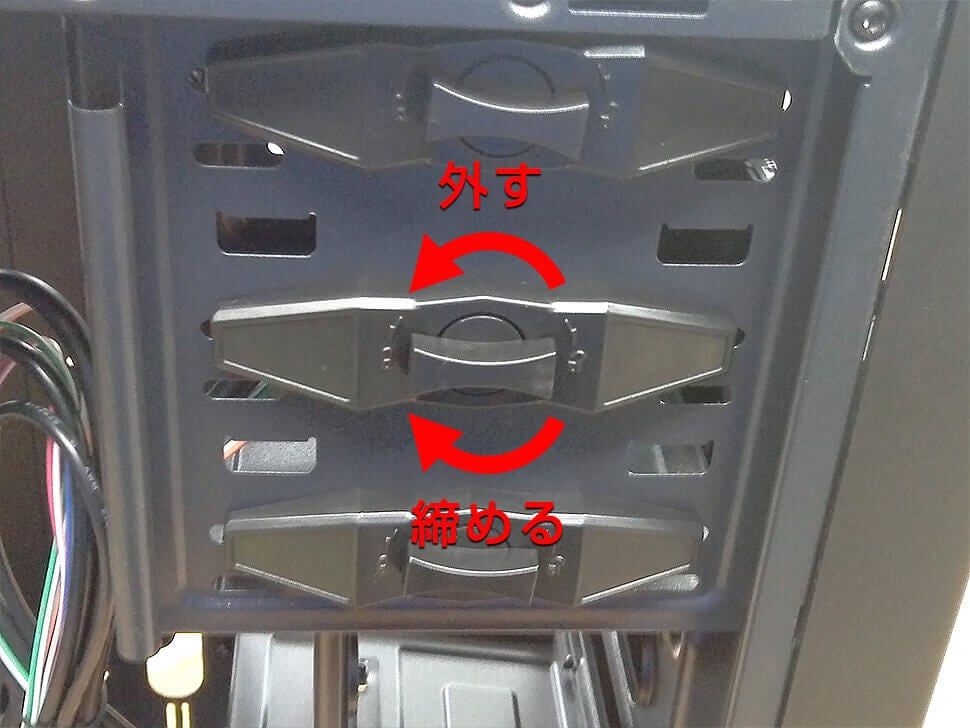

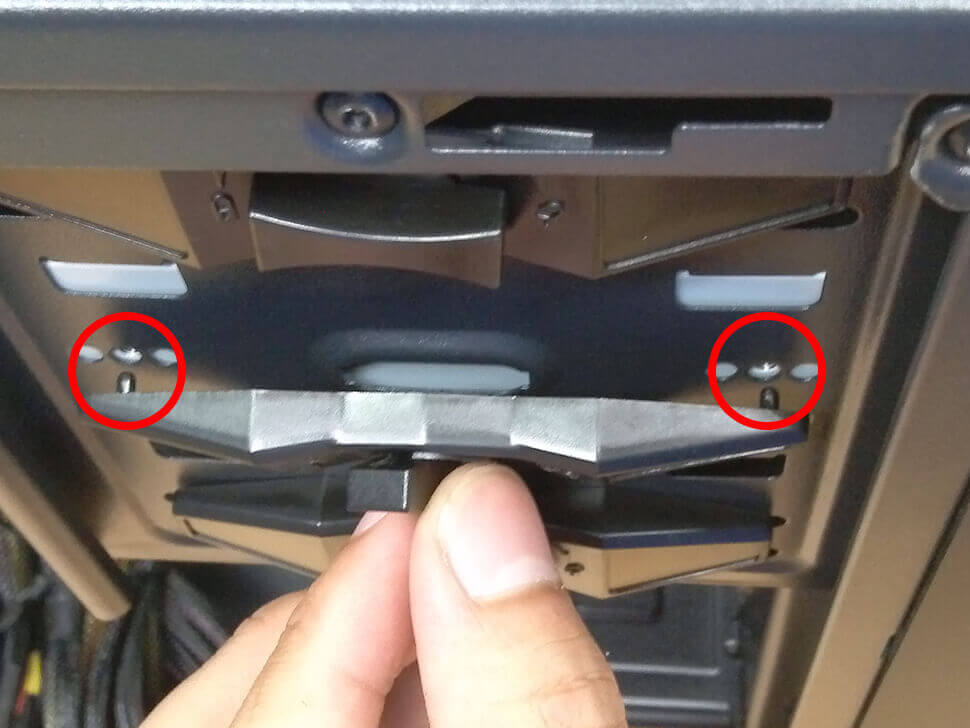

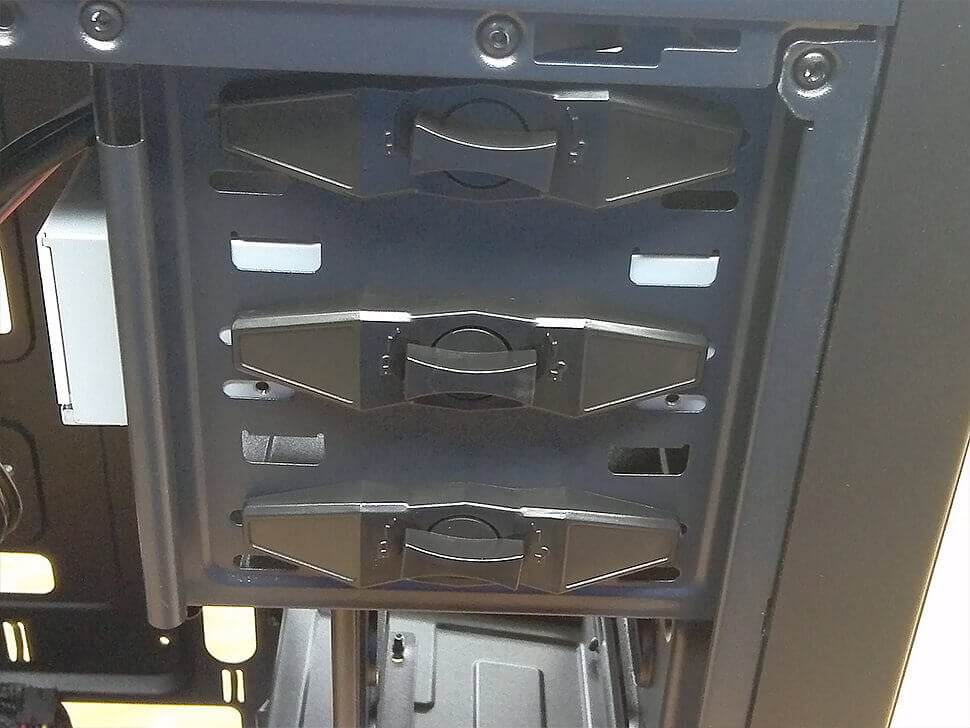

  4. ドライブ固定用のアタッチメントを外します。

•

  5. 外した状態。

•

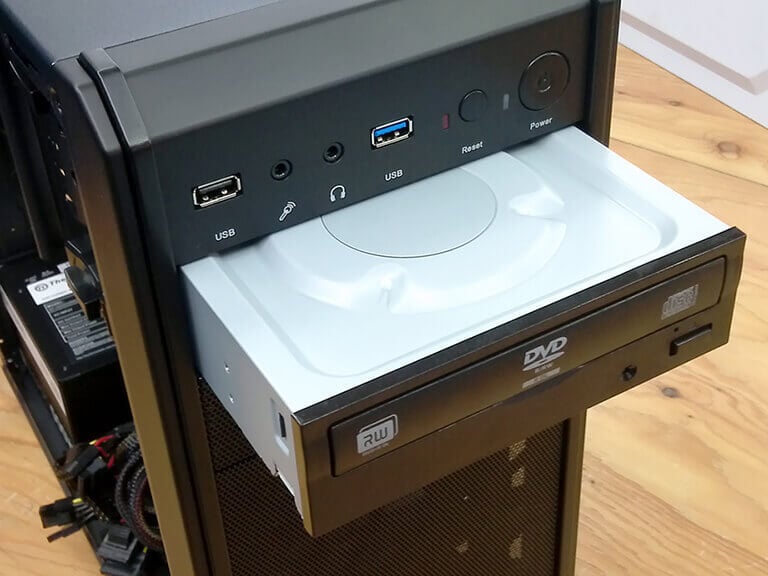

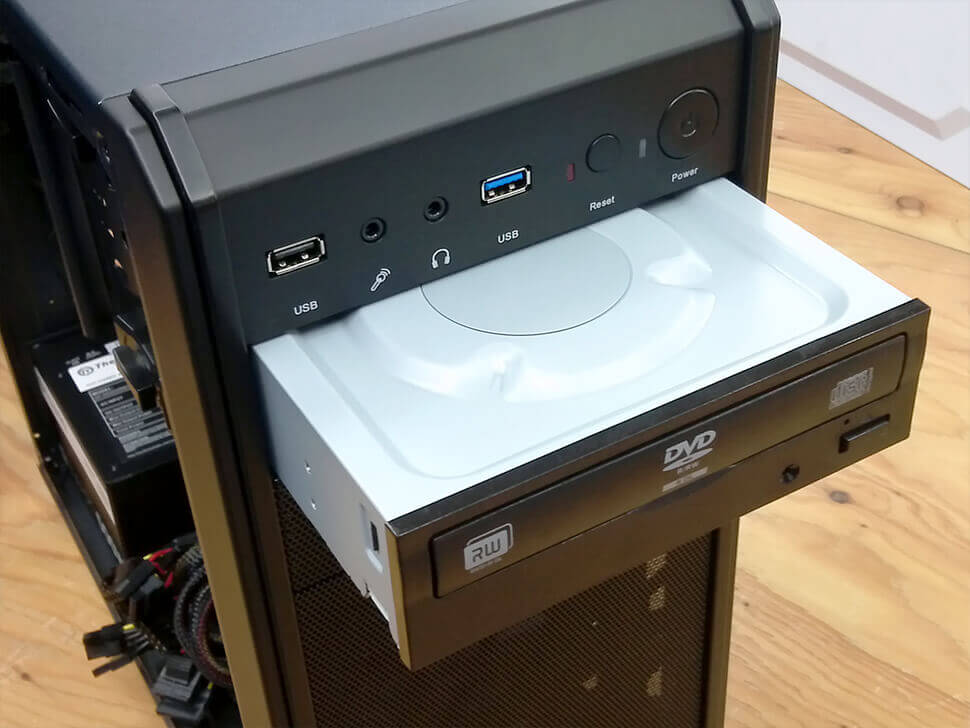

  6. DVDドライブをセットしましょう。

•

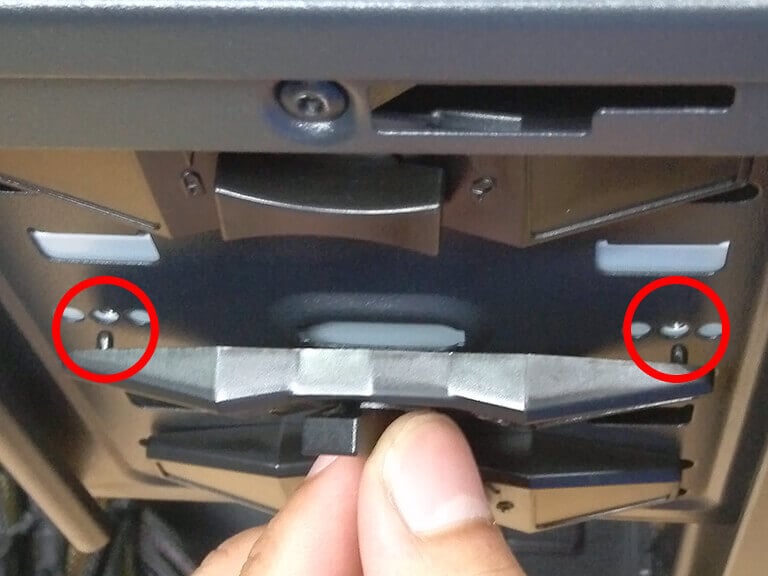

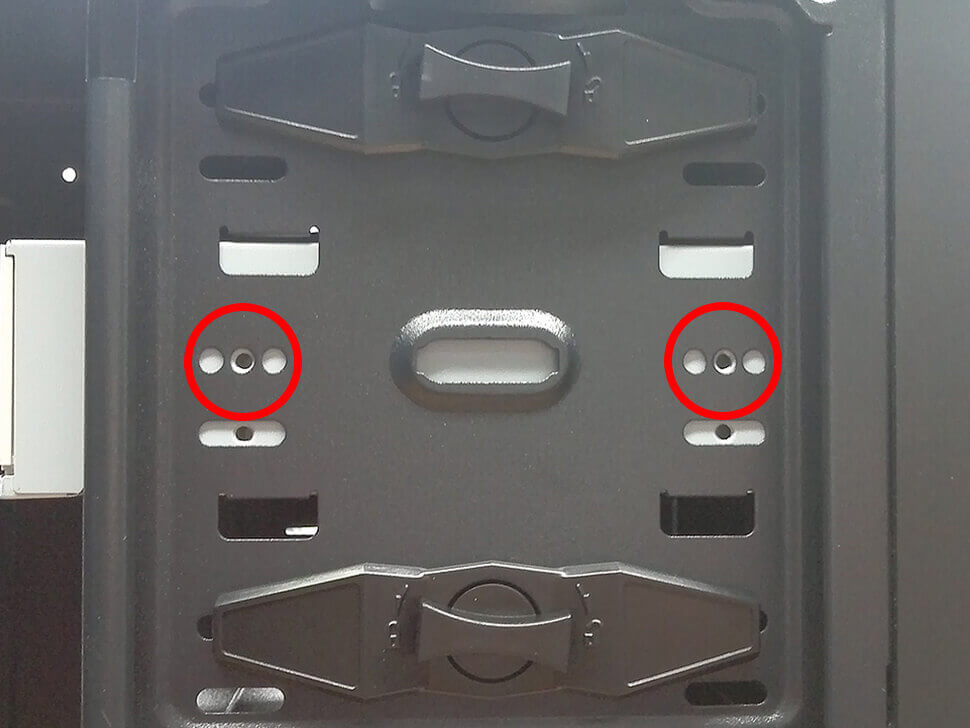

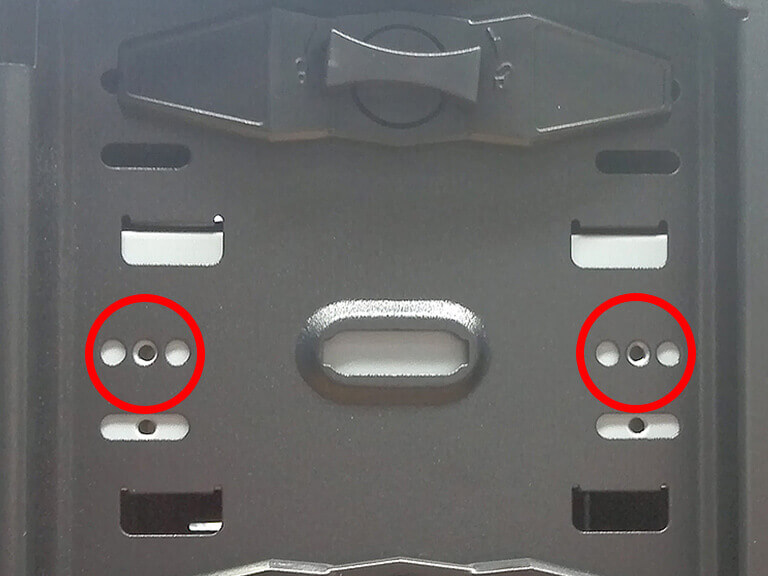

  7. ネジ穴がぴったりとあっていることを確認します。

•

  8. アタッチメントで固定します。

•

  9. 固定されました。

•

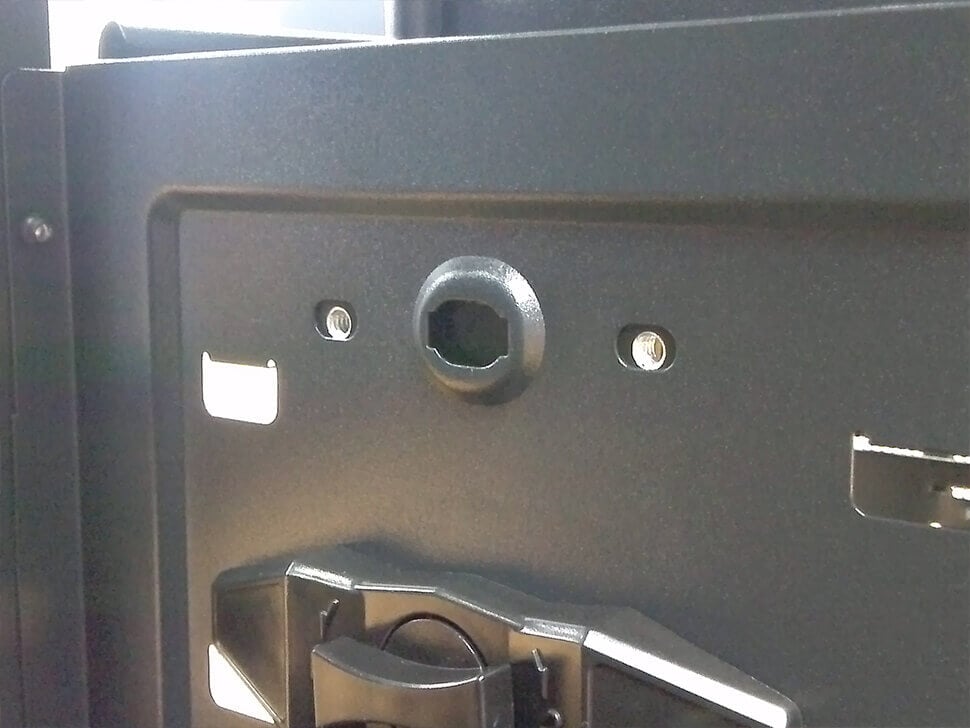

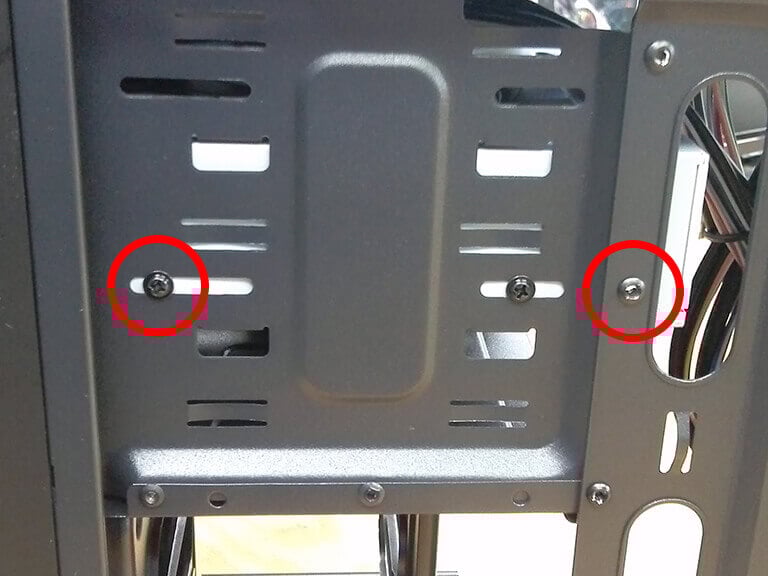

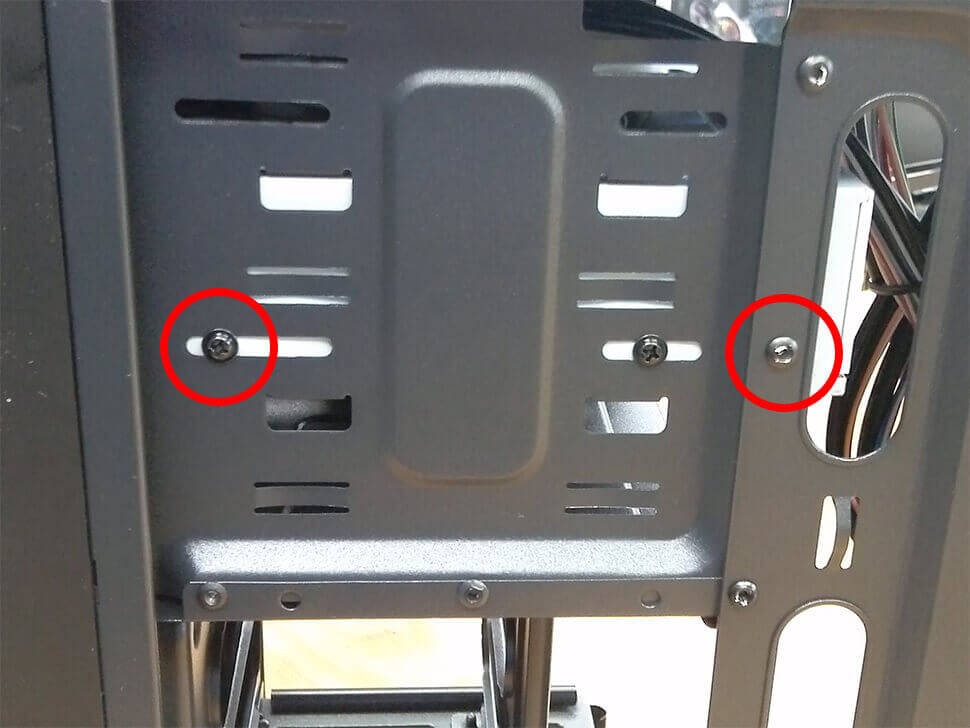

  10. ドライブの反対側はネジ止めするとしっかりと固定できる。(取り付けネジ:ミリネジ)

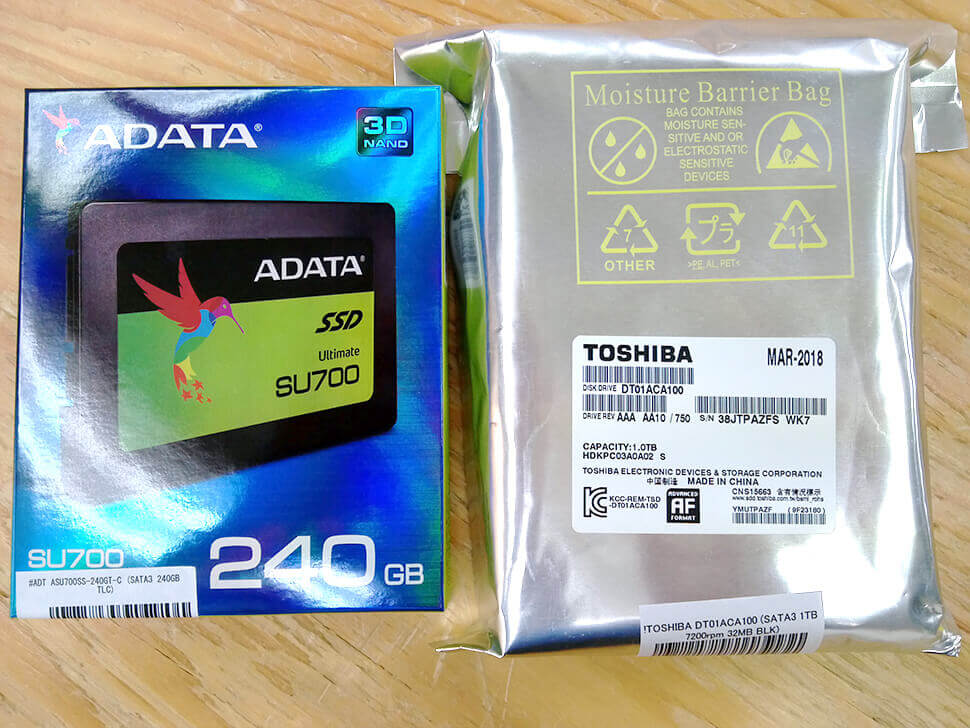

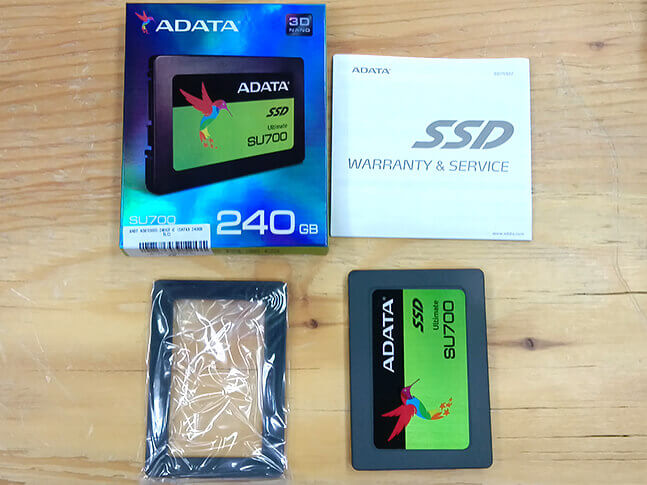

SSD本体、スペーサー、マニュアル

•

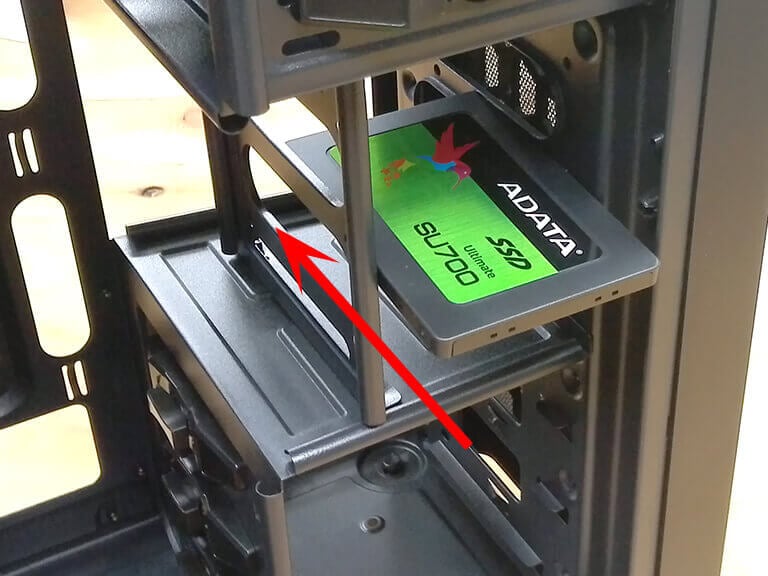

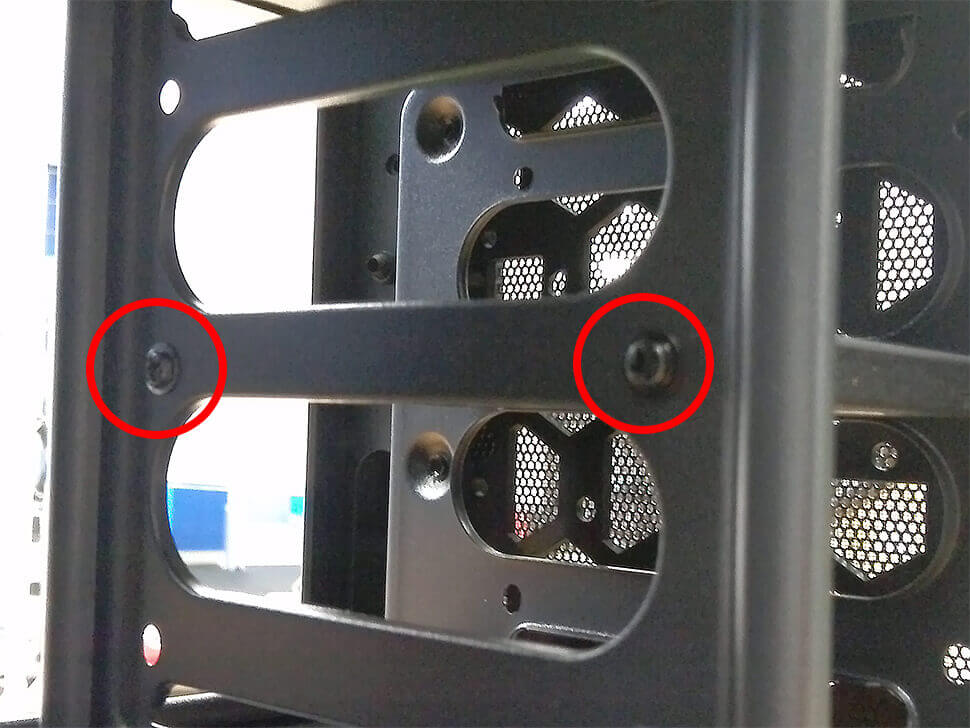

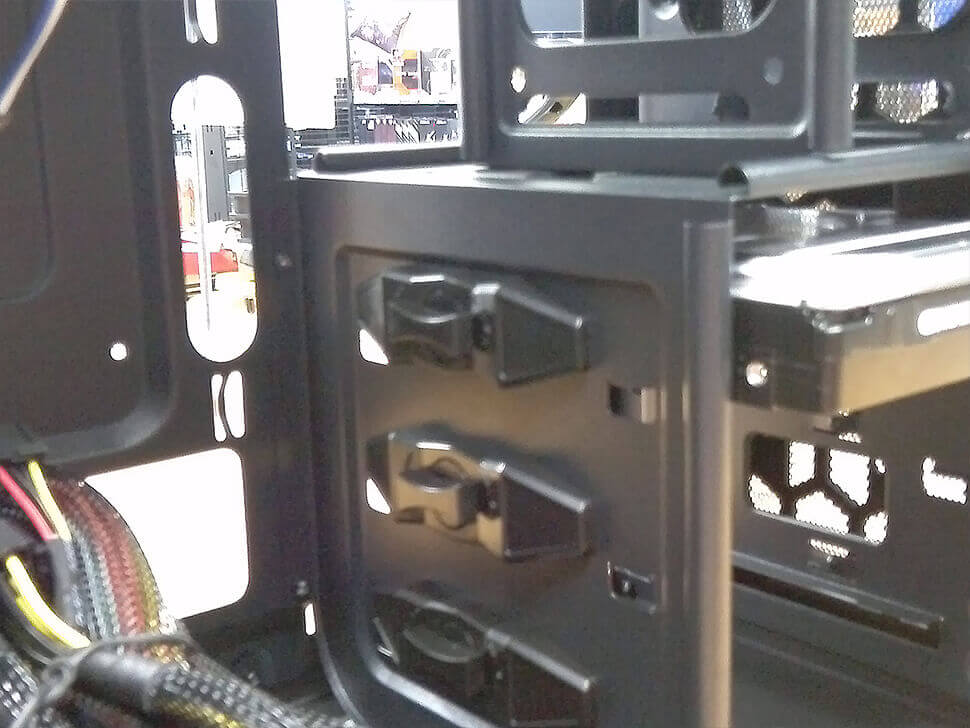

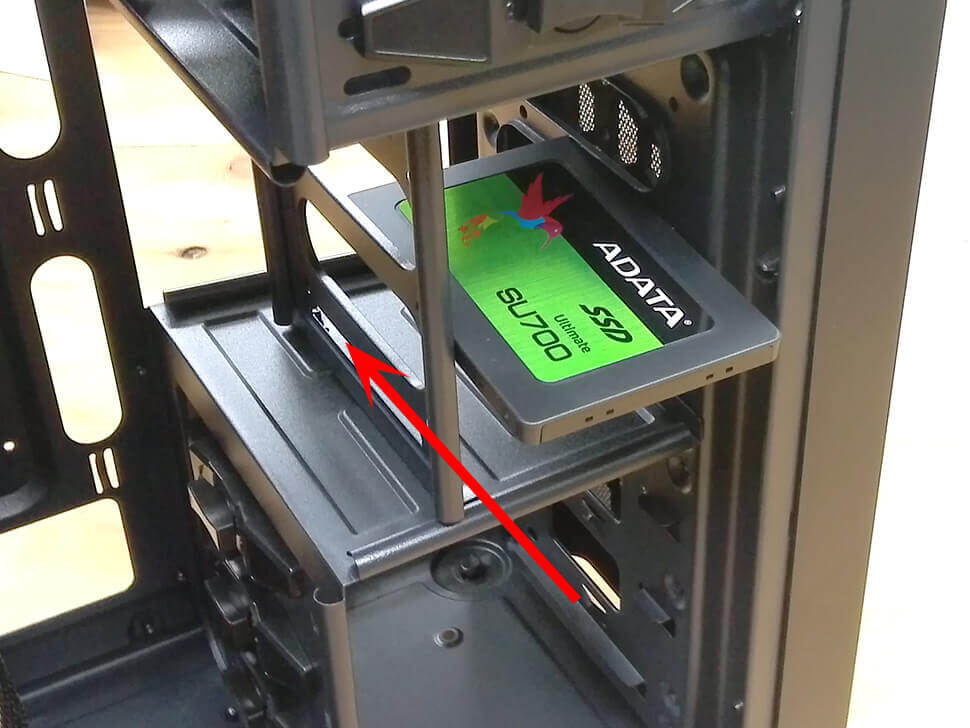

  1. SSDを2.5インチスロットへ挿入します。

•

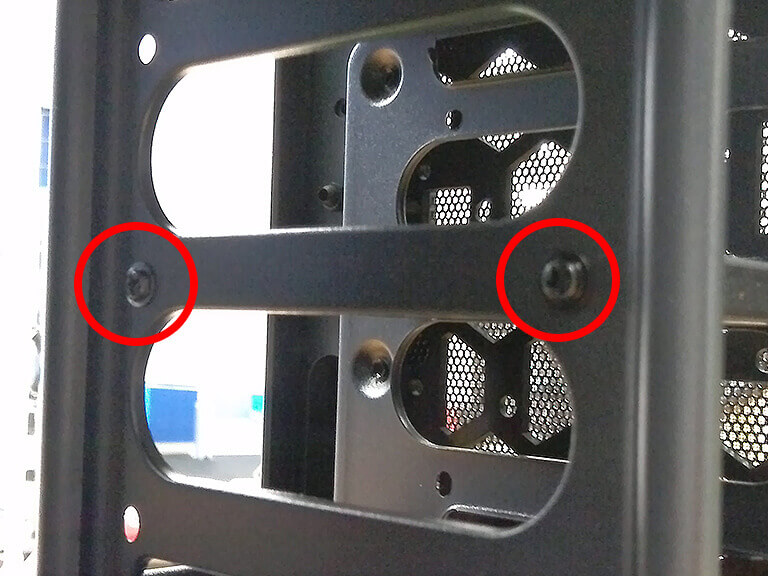

  2. ミリネジで固定します。

•

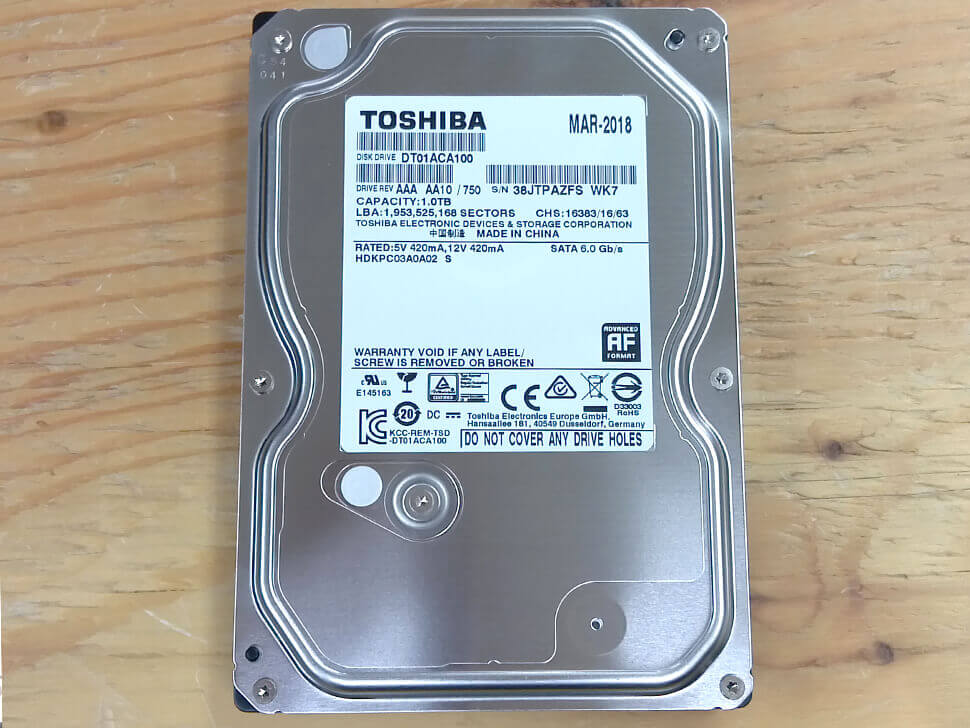

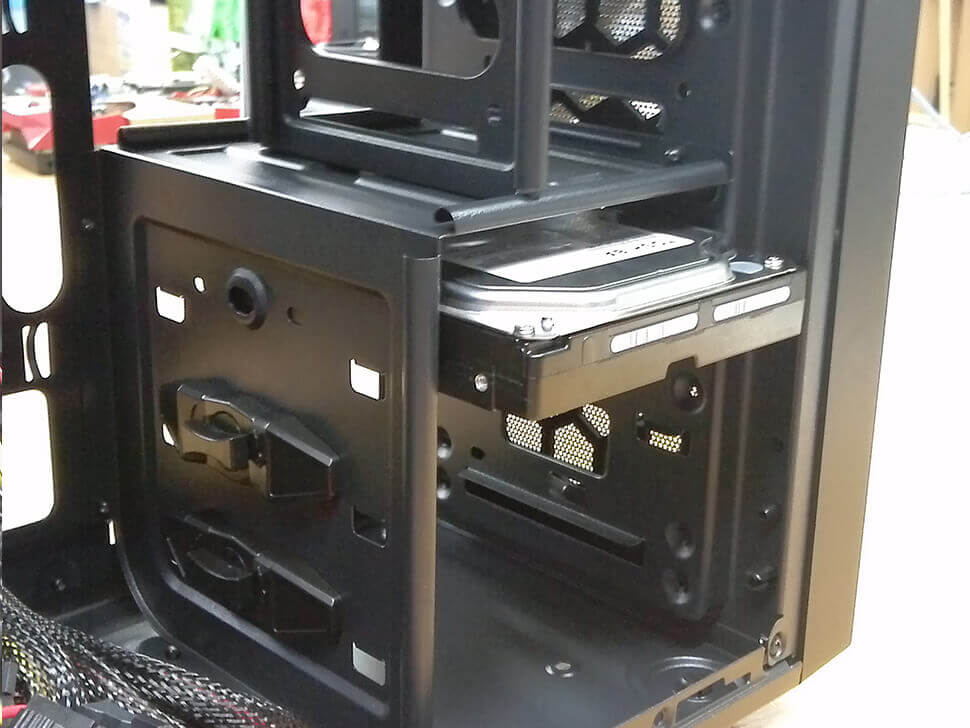

  1.

•

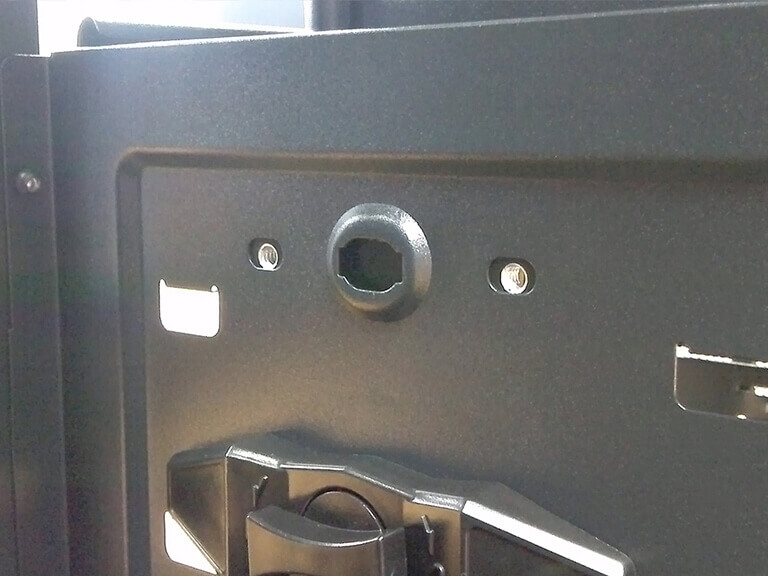

  2.

•

  3.

•

  4.

•

  5.

•

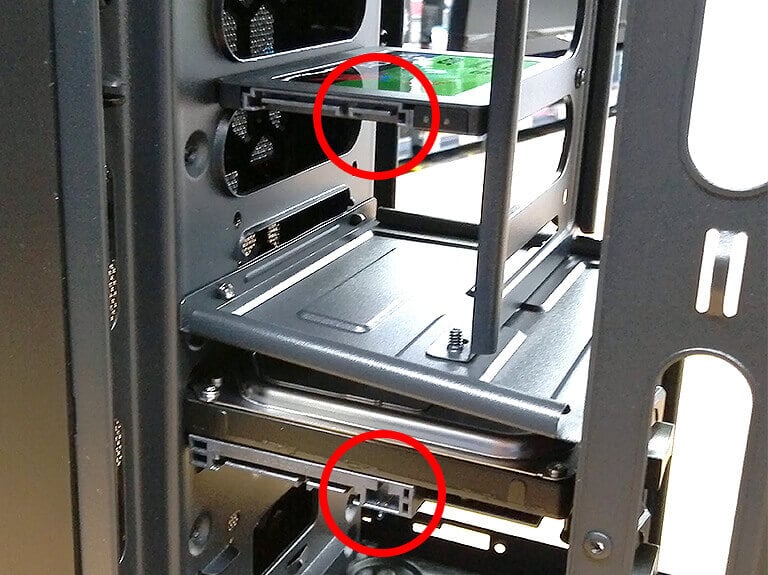

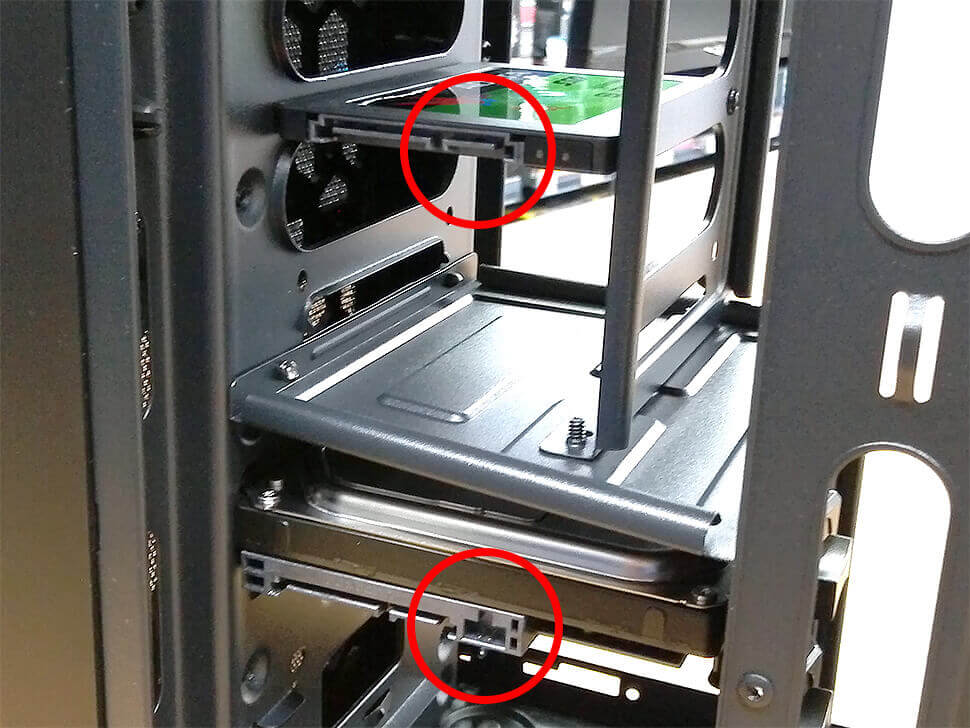

  1. SATAコネクタ差込口。

•

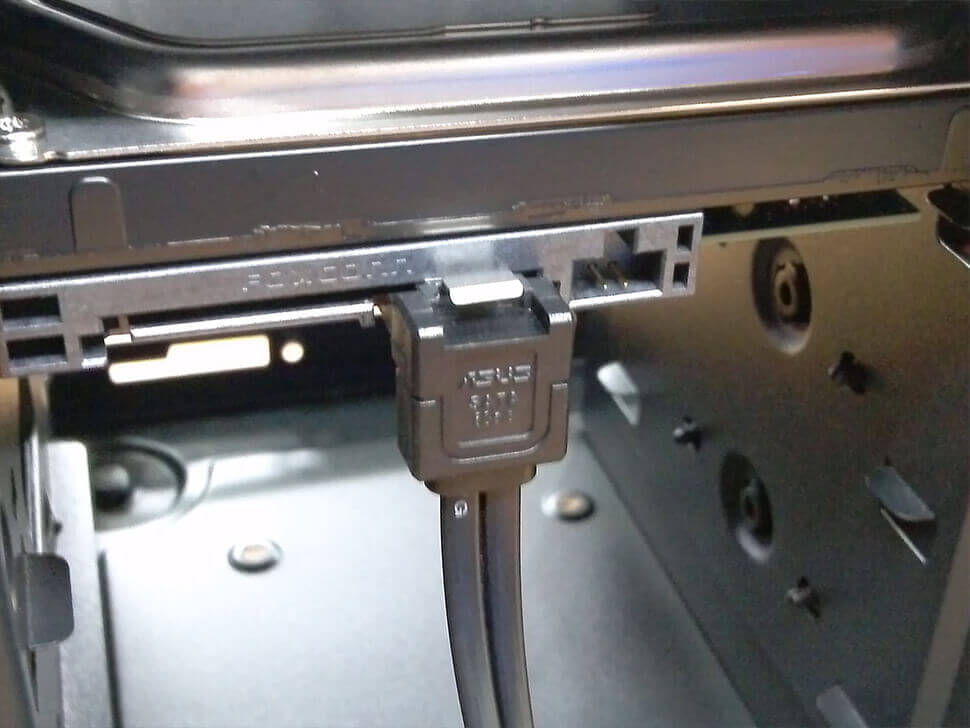

  2. 端子はL字になっています。

•

  3. 向きをあわせて接続しましょう。

•

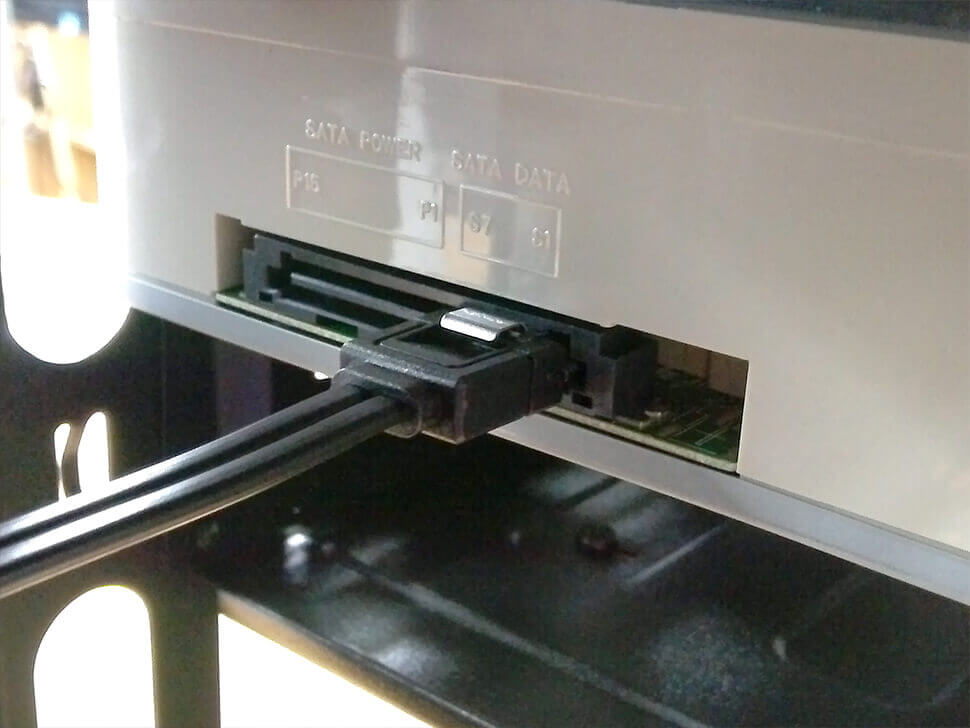

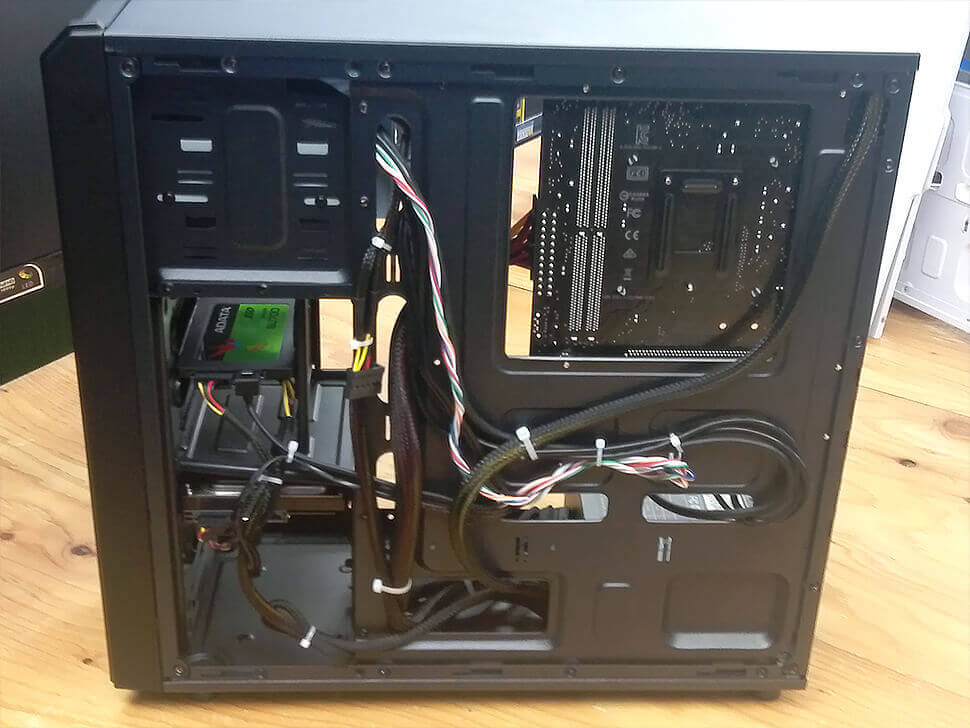

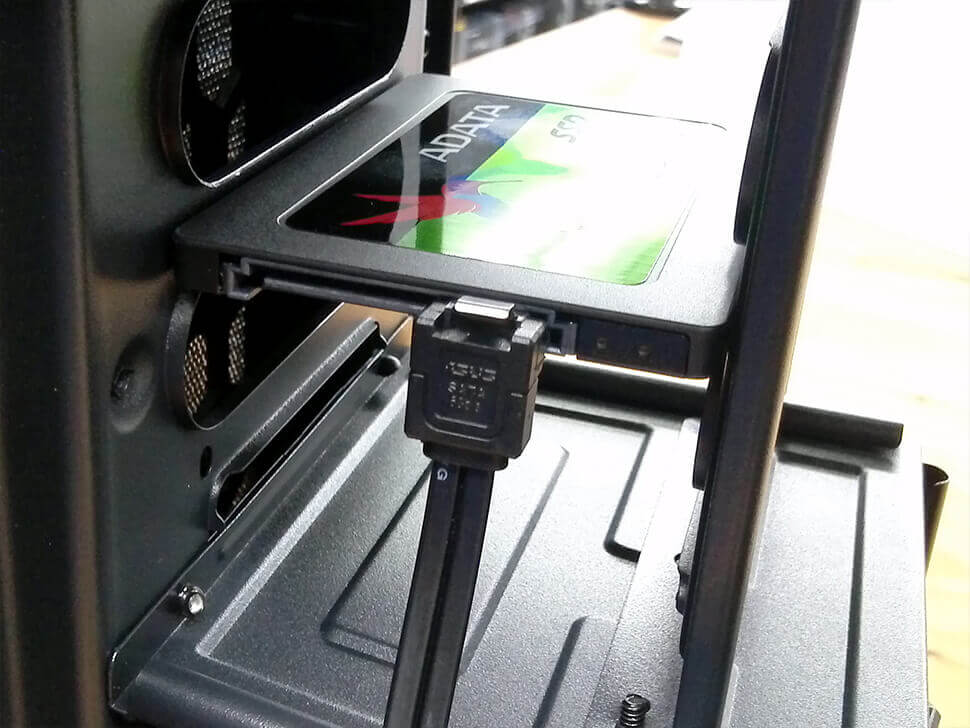

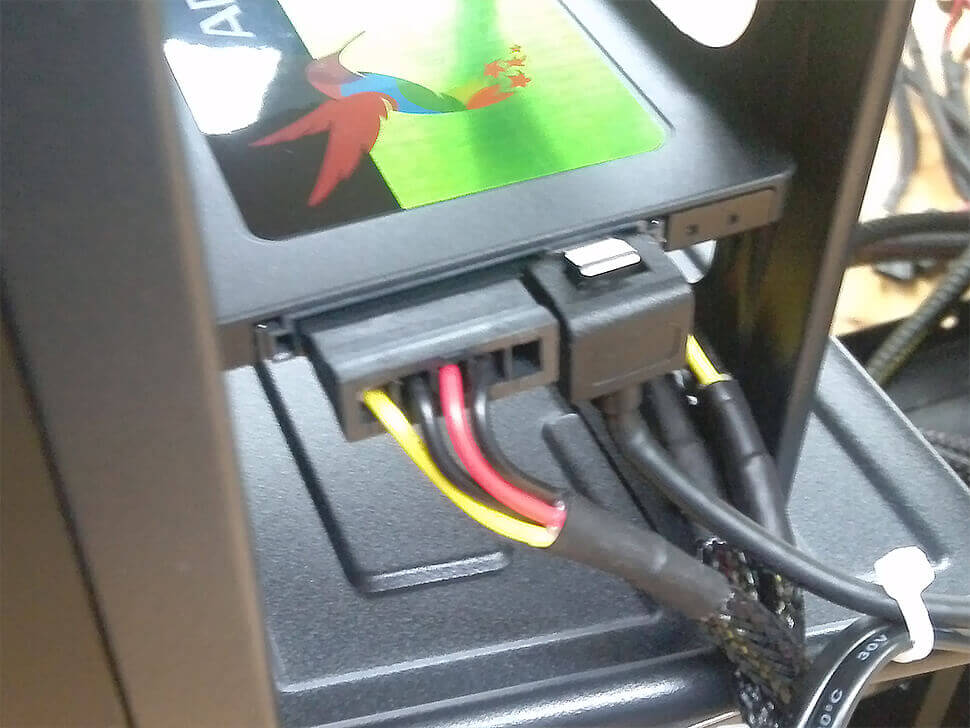

  4. SATAケーブルを各ドライブに接続します。

•

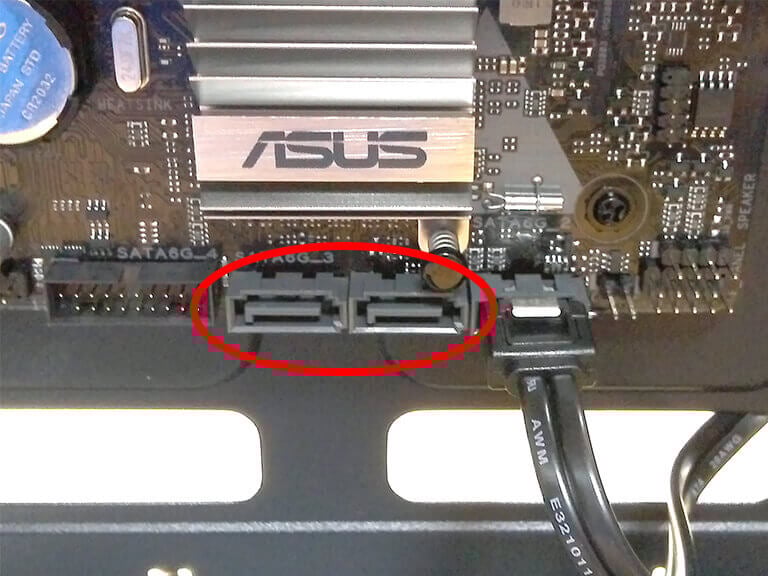

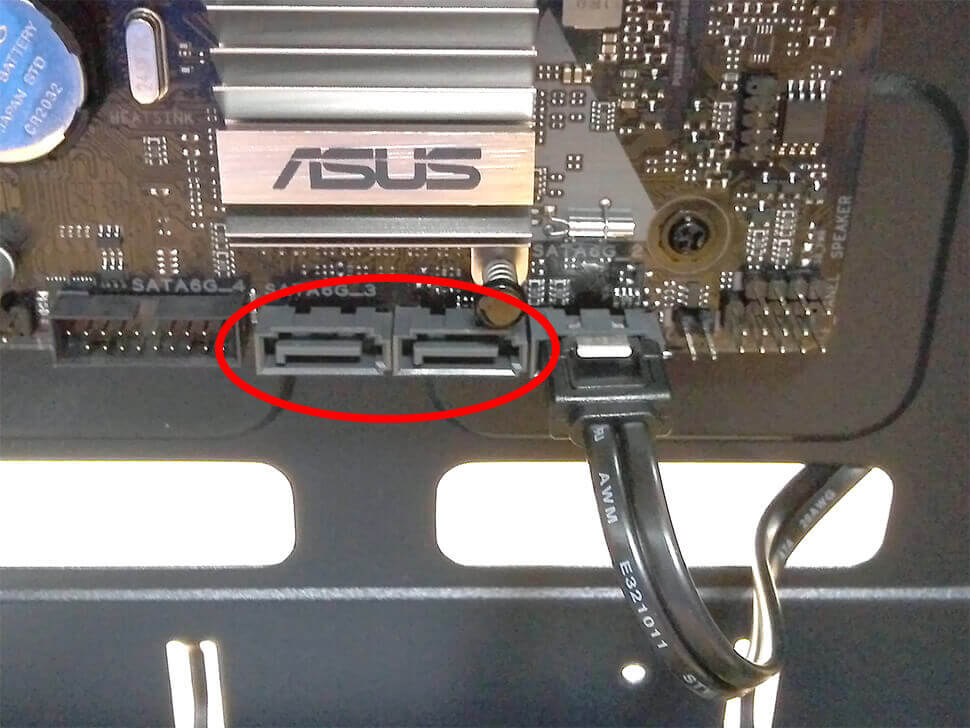

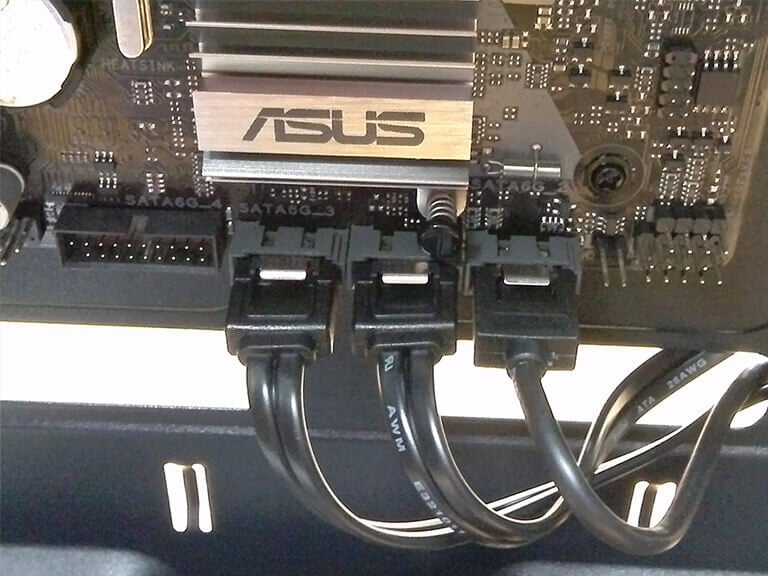

  5. 反対側をマザーボードのSATAポートに接続。

•

  6. 接続された状態。

•

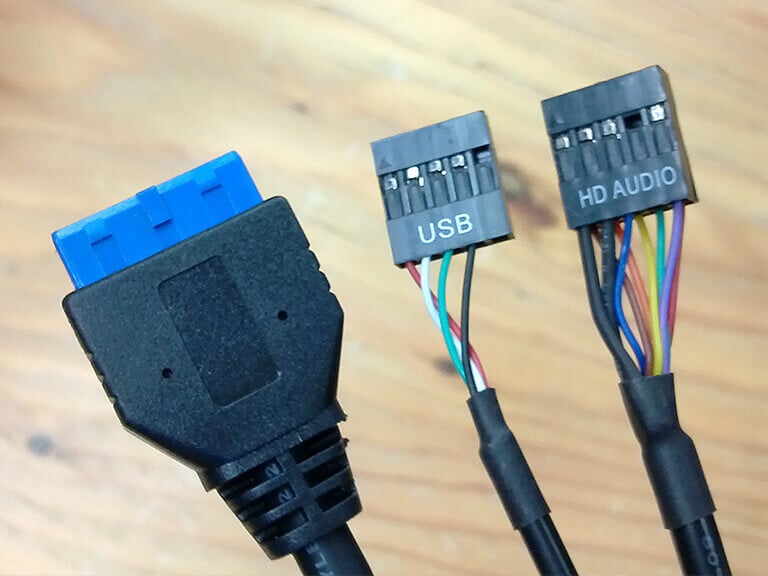

  1. USB3.0・USB2.0・フロントオーディオ。

•

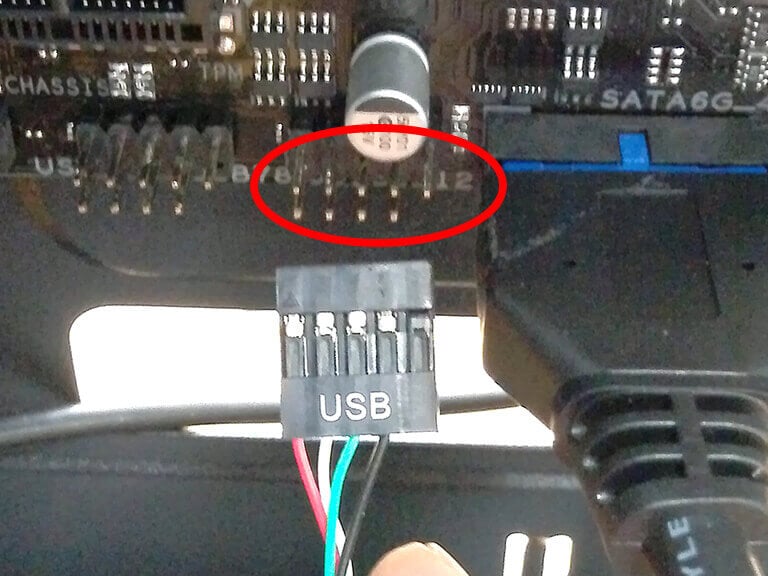

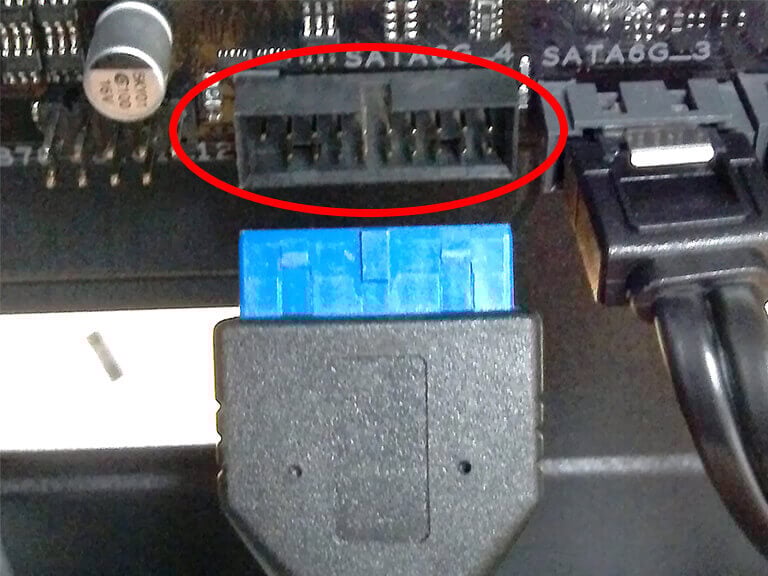

  2. USB3.0配線　挿す向きに注意。

•

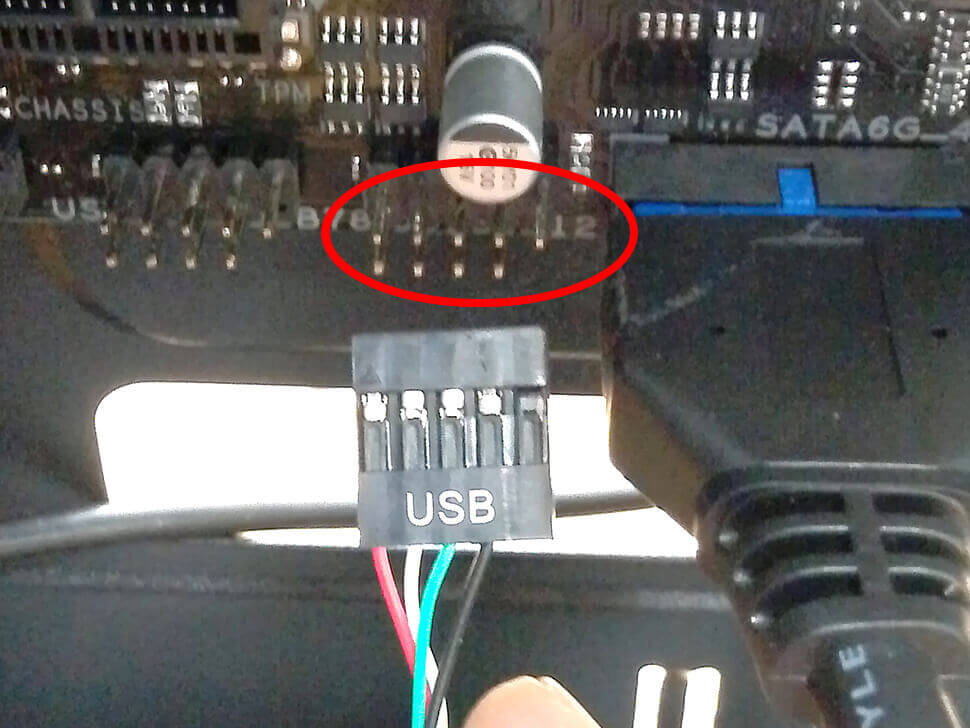

  3. USB2.0配線。

•

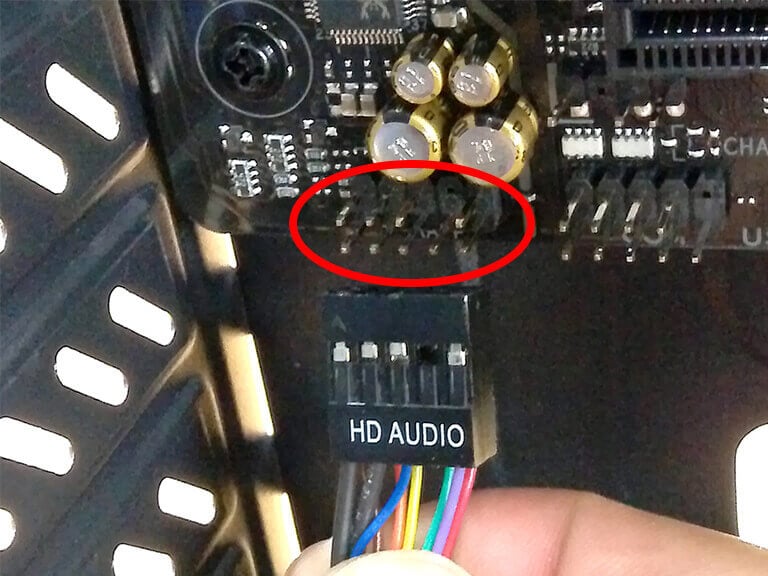

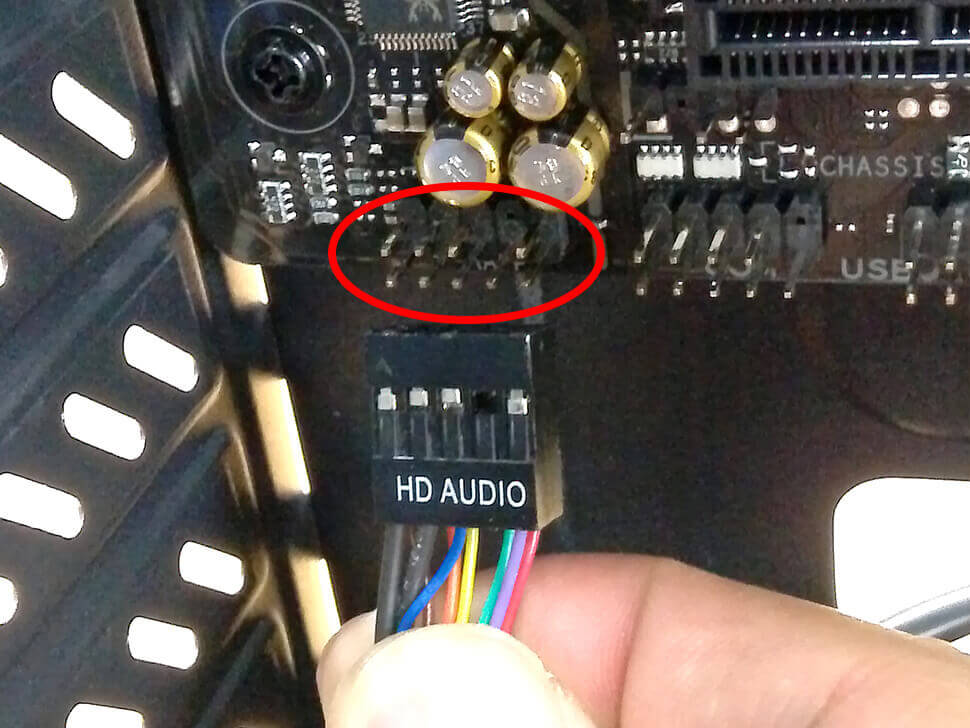

  4. フロントオーディオ配線。

•

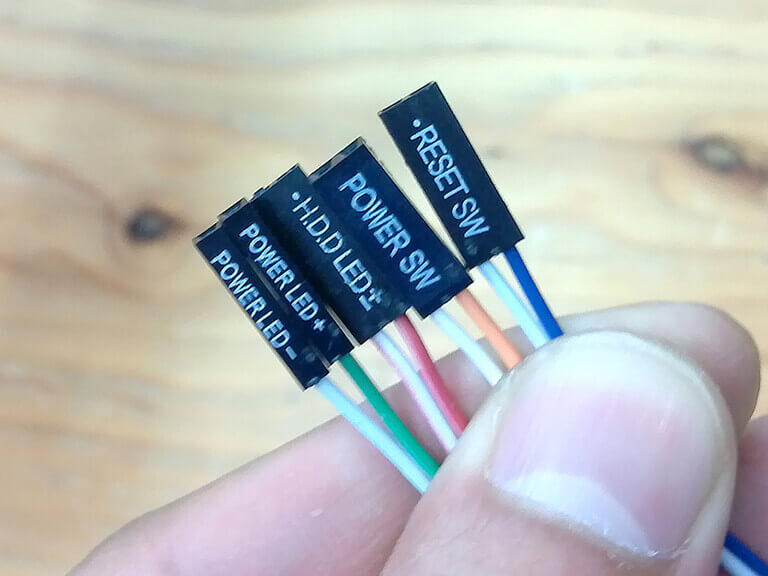

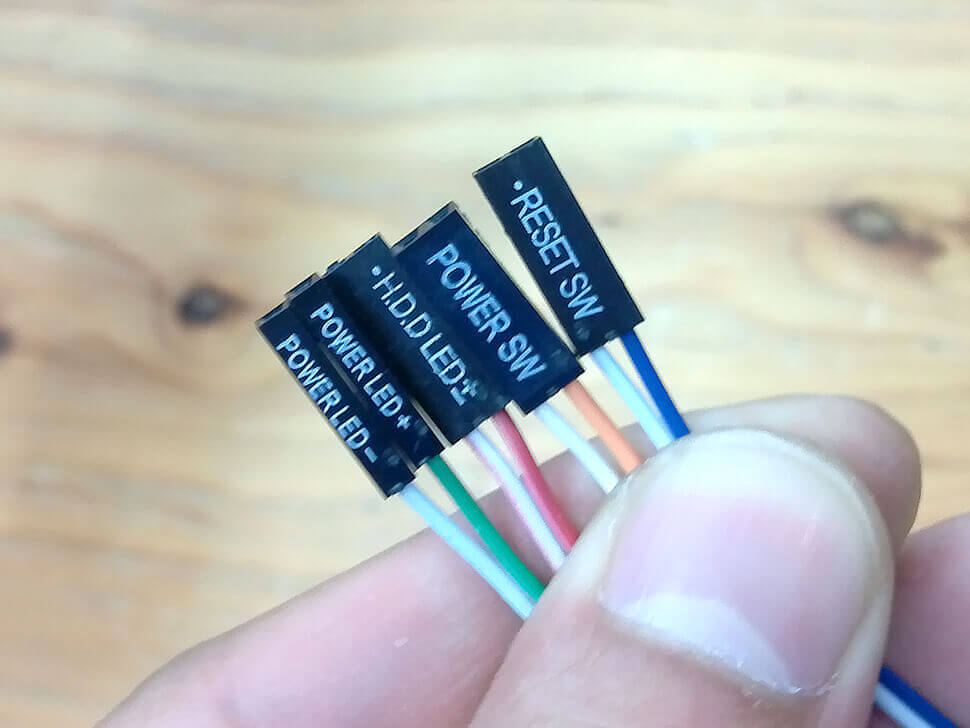

  5. パワースイッチ・リセットスイッチ・パワーLED・HDD LED 配線。

•

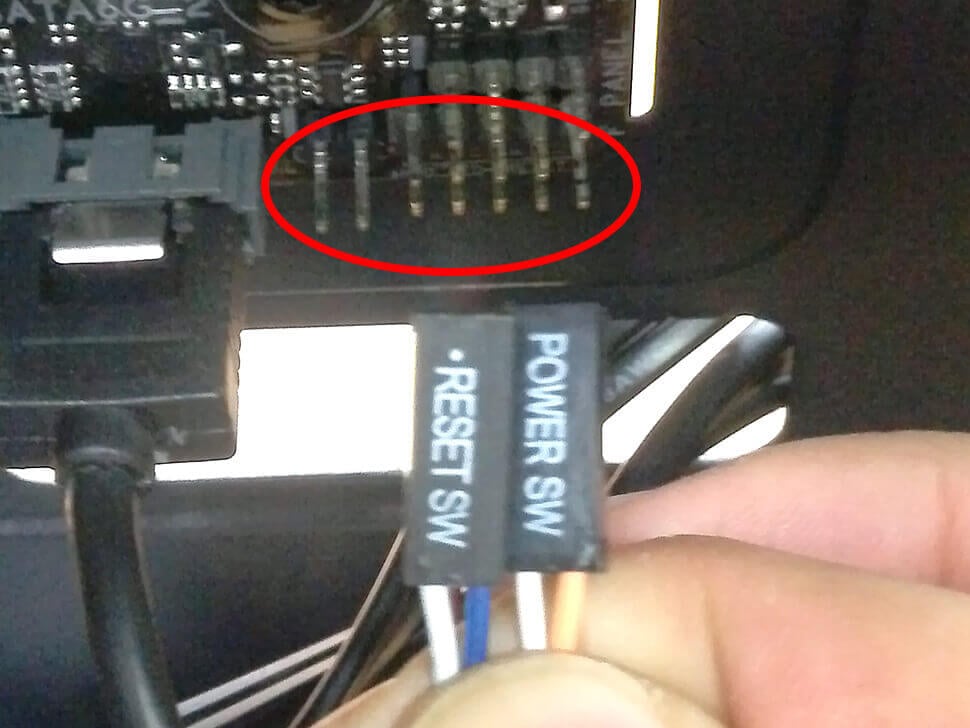

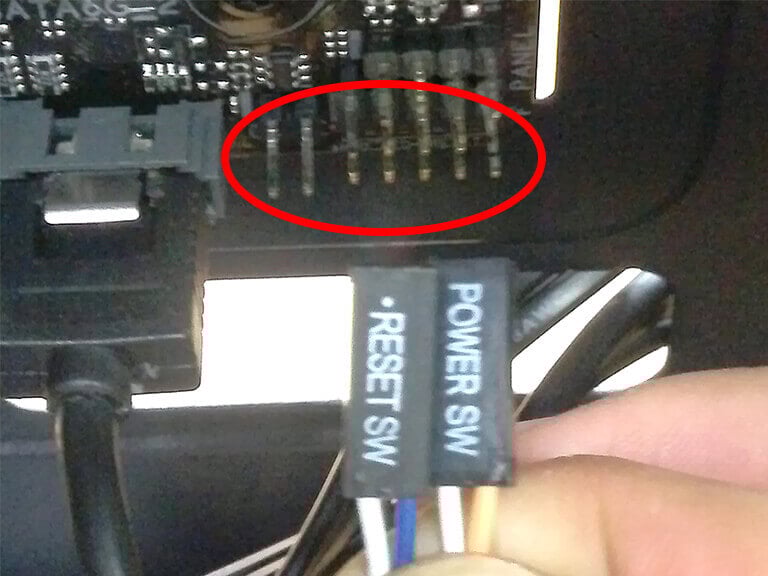

  6. パワー・リセットスイッチ配線。

•

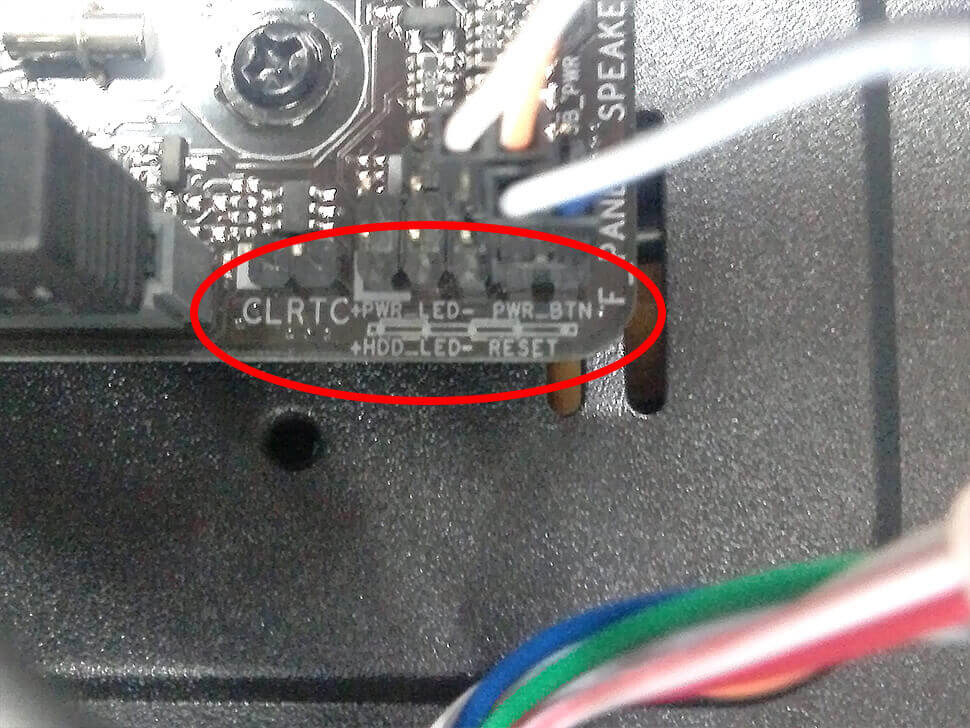

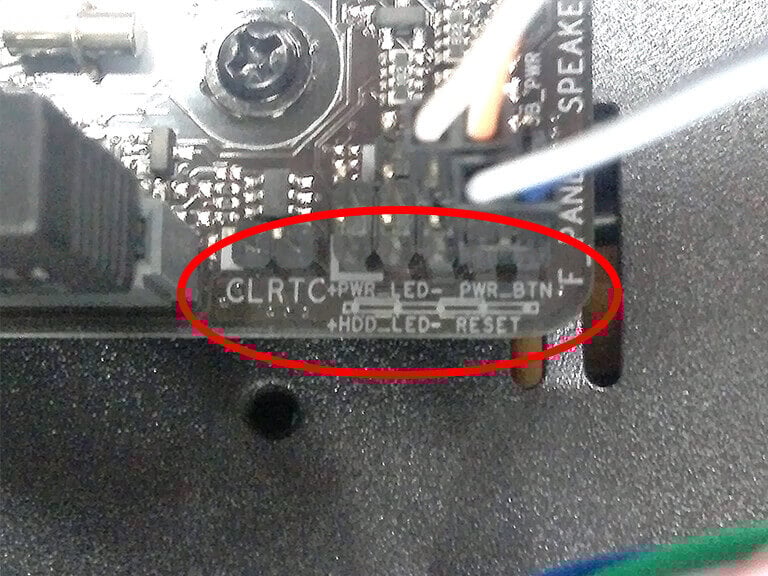

  7. 配線場所はマザーボードに印字されているので要チェック。

•

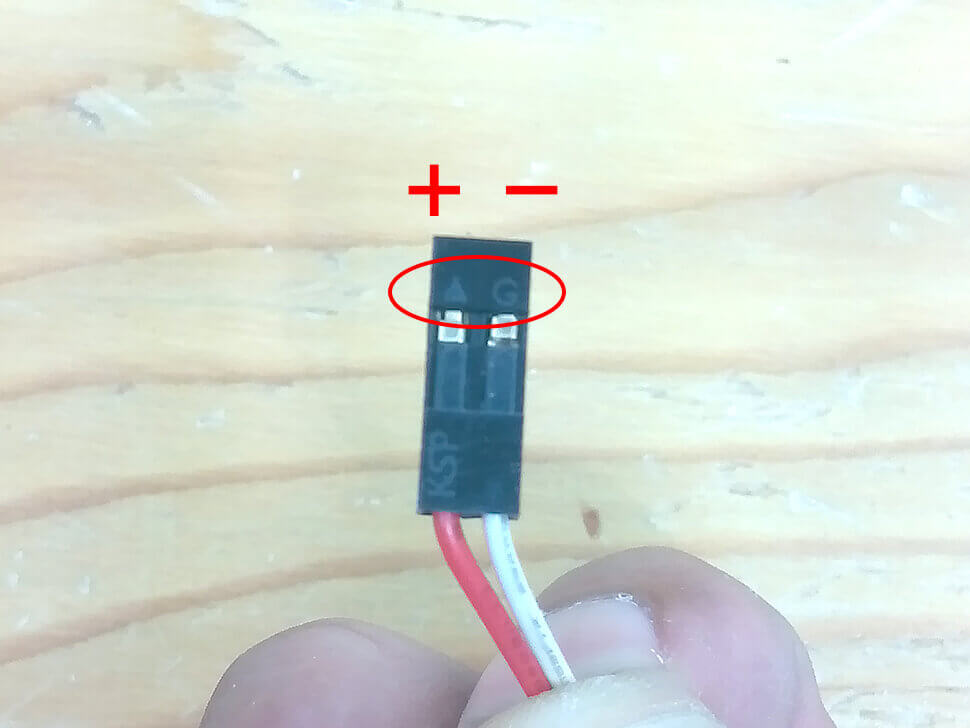

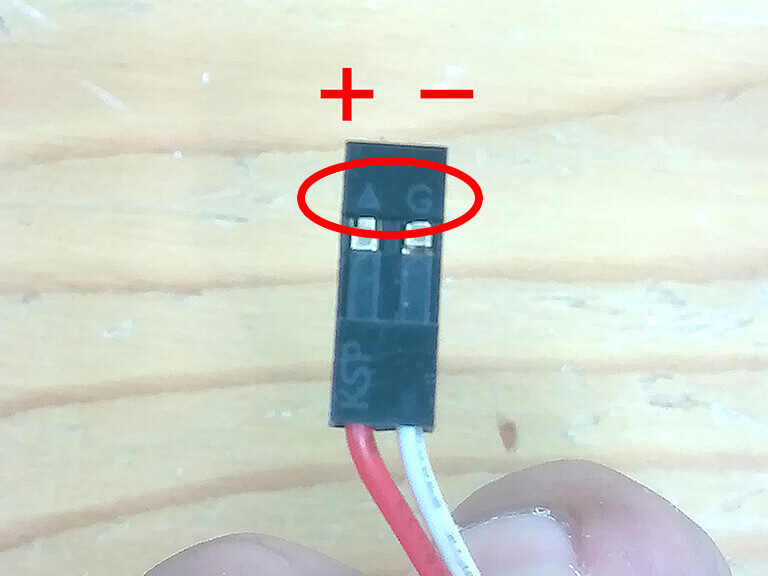

  8. ▲が印字されている方がプラス。スイッチ・LEDの配線はプラスとマイナスを間違えないよう注意。

•

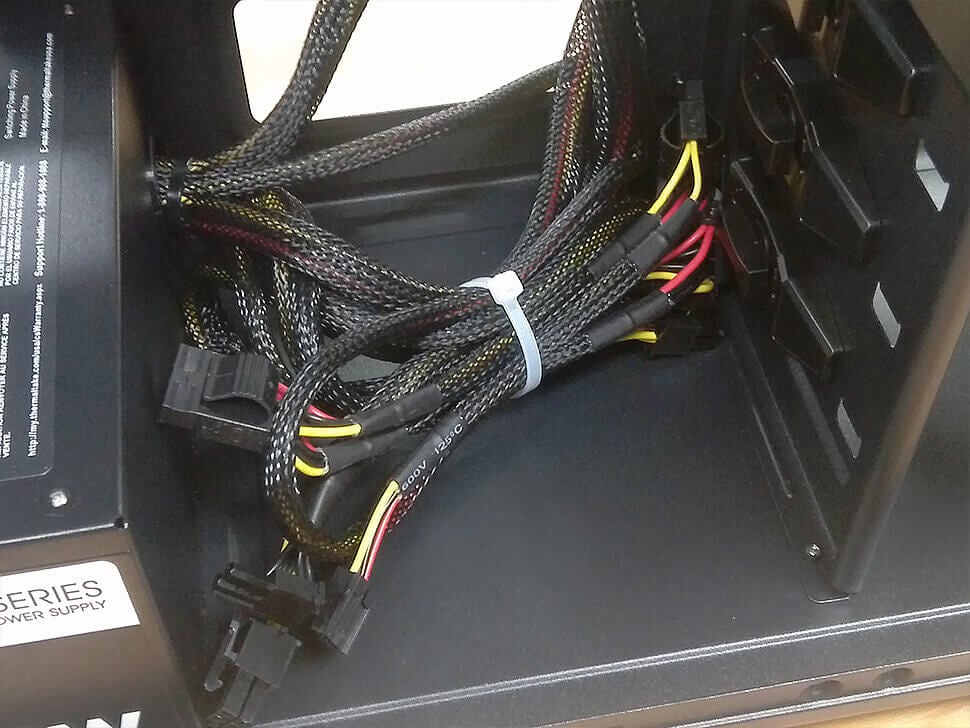

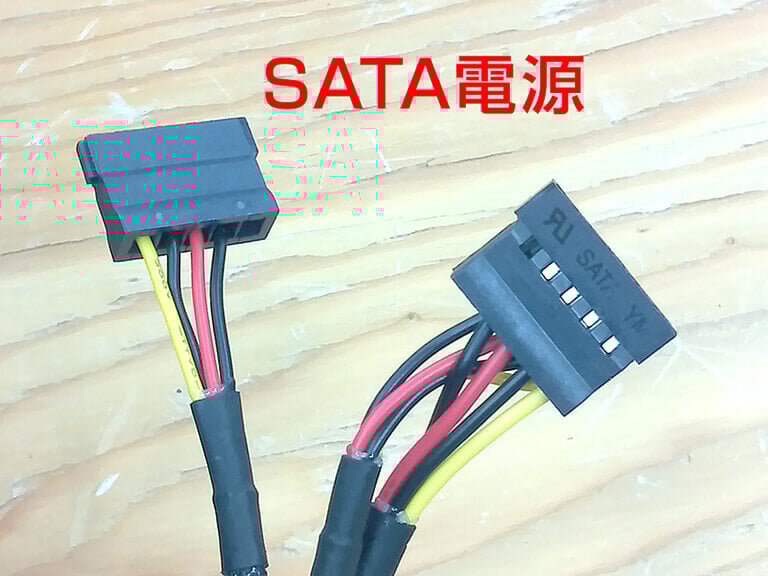

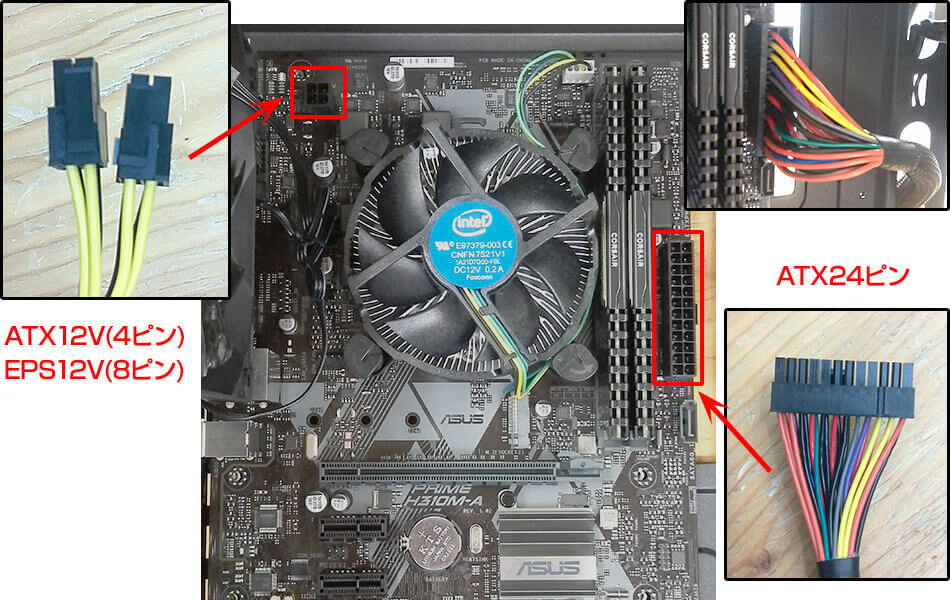

  1.

•

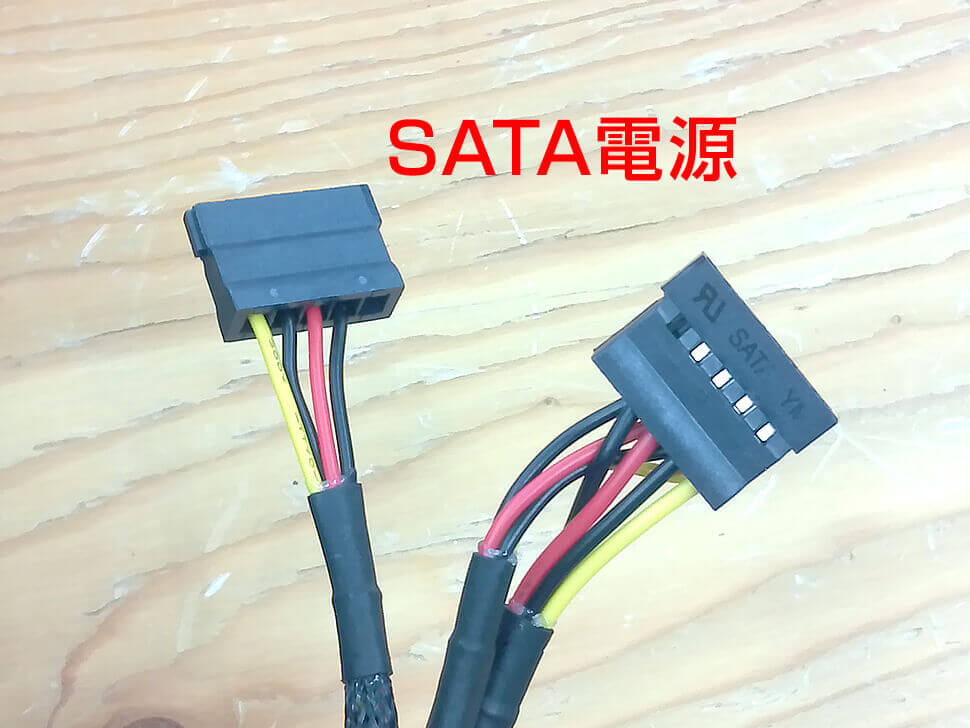

  2.

•

  3.

•

  4.

•

  5.

•

  6.

•

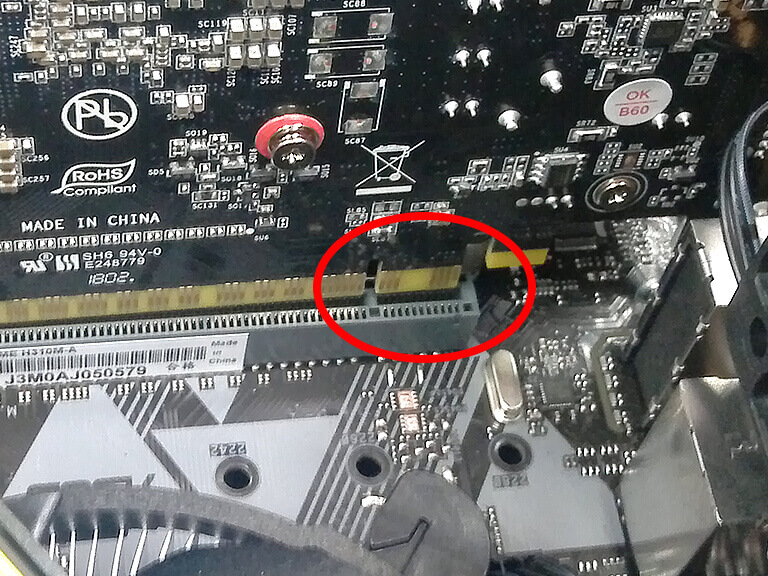

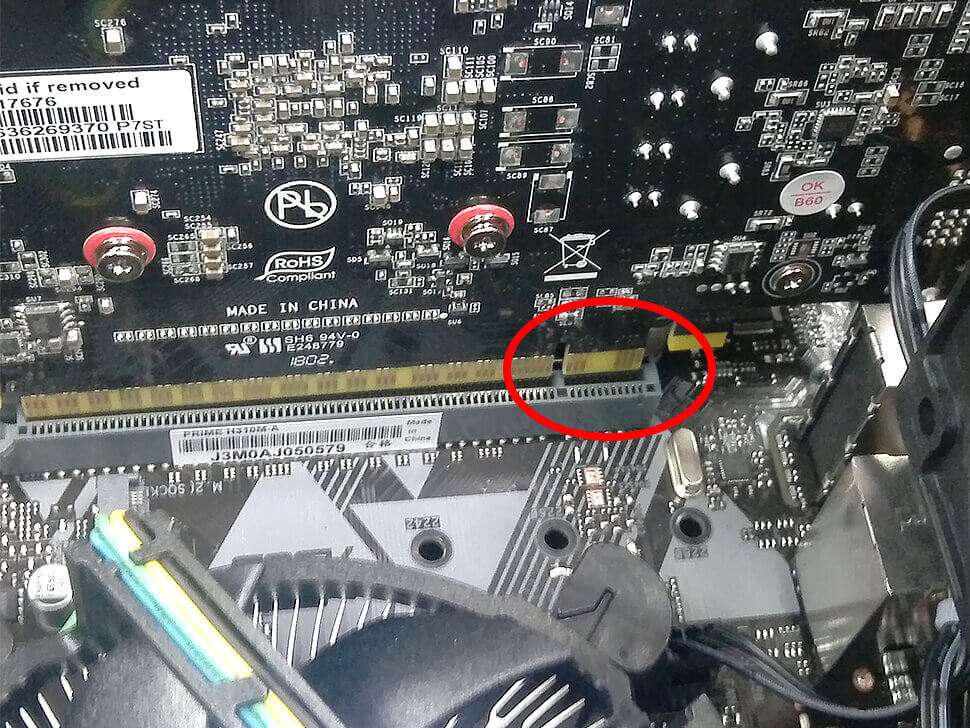

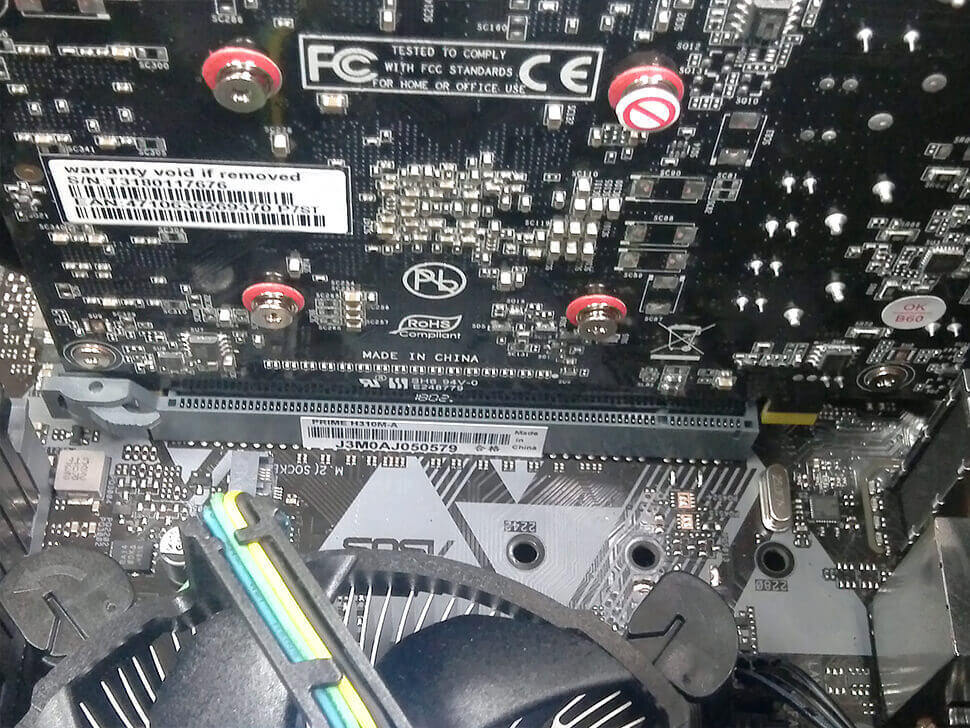

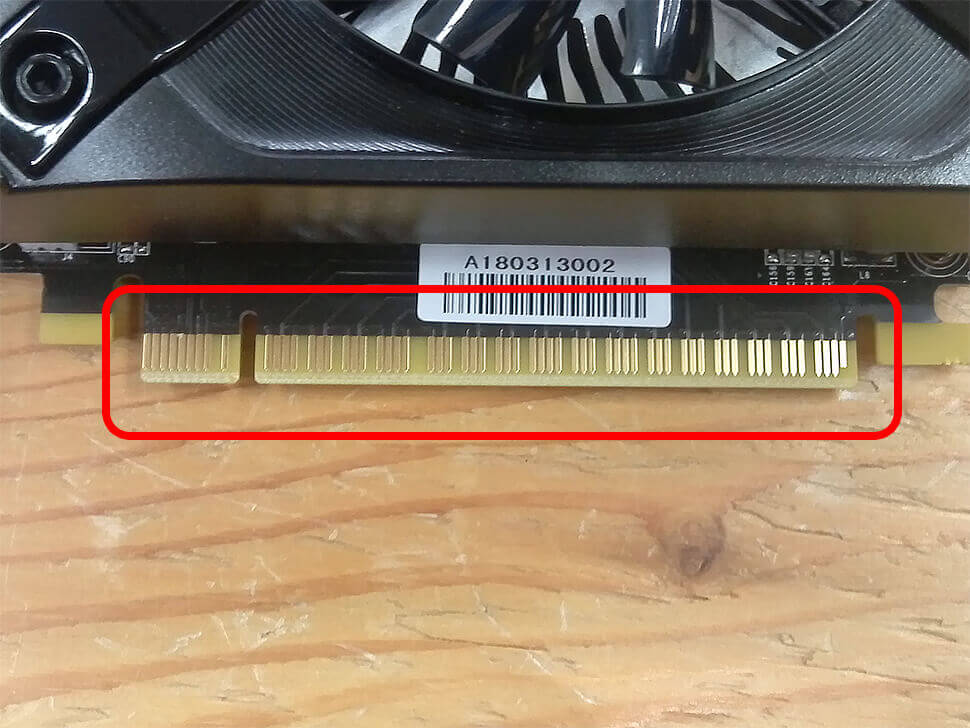

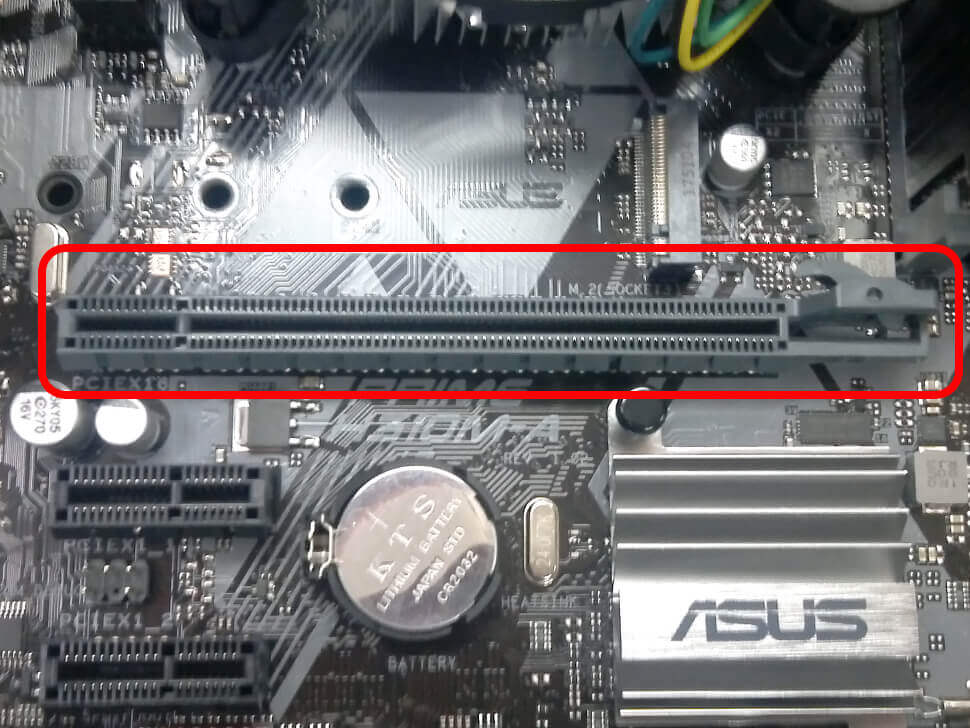

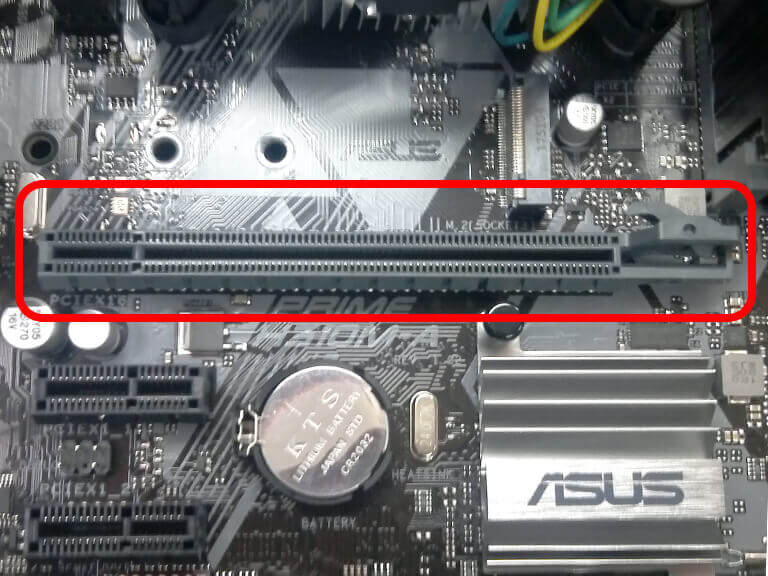

  1. 切欠けの位置を合わせて差し込む。

•

  2. 切欠けを確認。

•

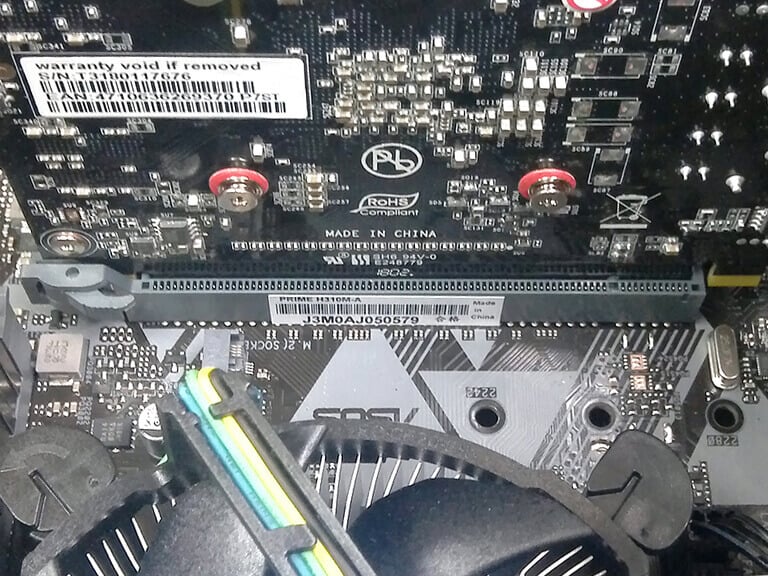

  3. マザーボードに取付ます。

•

  4. 取付した状態。

•

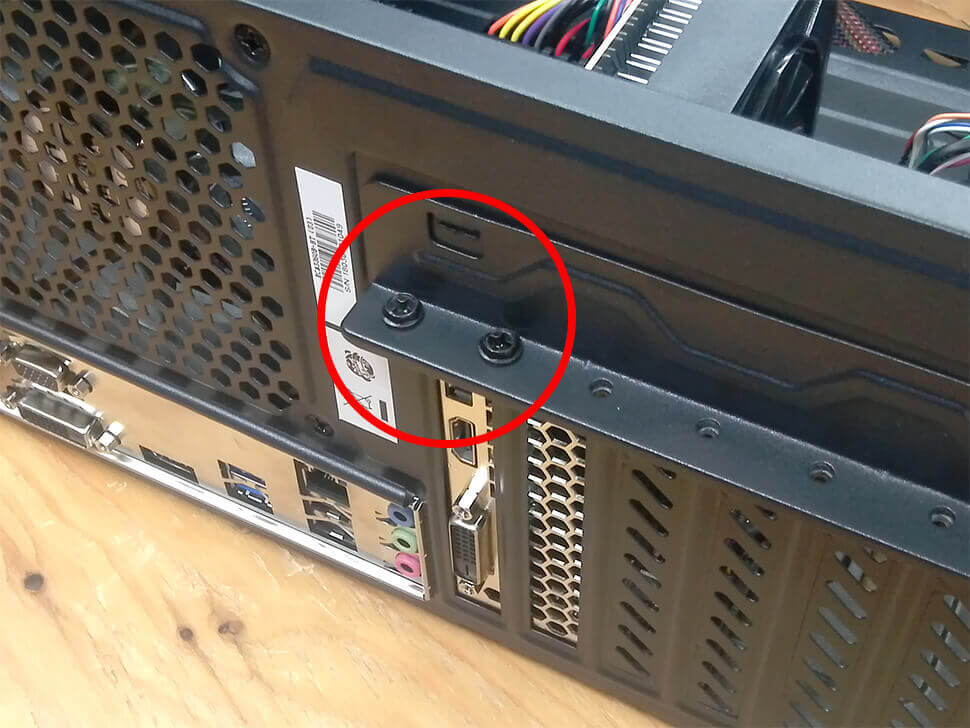

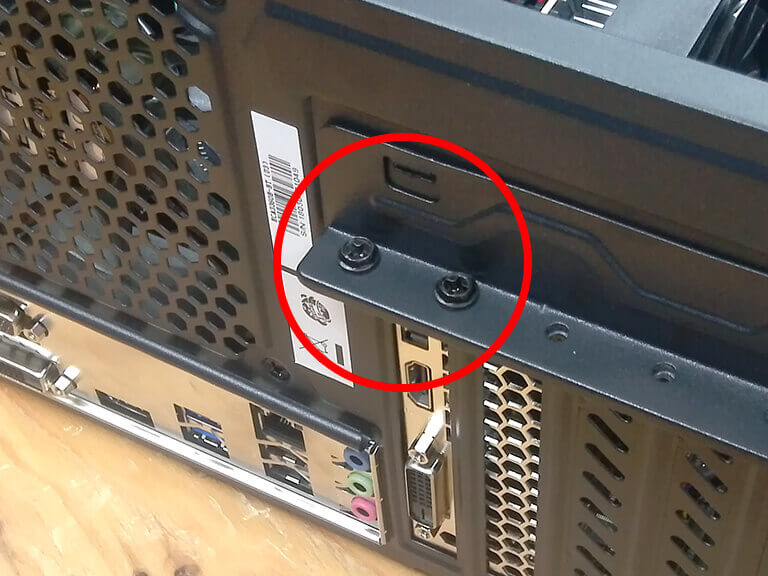

  5. インチネジでネジ止めします。
