ミニPCはなぜ熱がこもる？小型PCケースの冷却と排熱対策

熱源同士の距離が近い

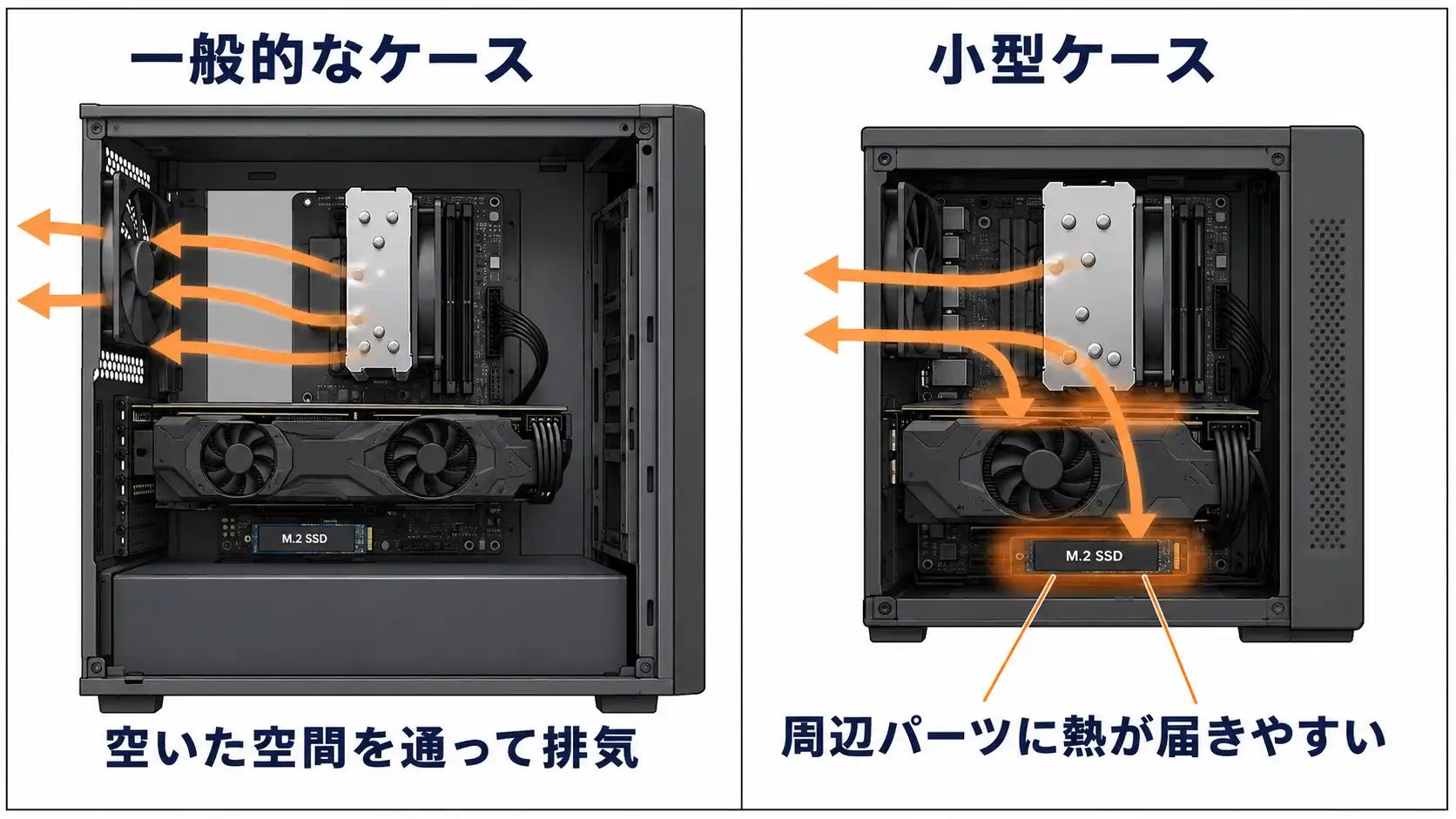

PC内部では、CPU、グラフィックボード、ストレージ、電源回路などが熱を発します。一般的なケースではパーツ間に空間を取りやすく、各パーツから出た暖かい空気をケースファンへ流しやすい構造です。小型ケースでは熱源同士が近いため、あるパーツから出た暖かい空気を、隣のパーツが吸い込む場合があります。

対策の基本は、吸気口から取り込んだ外気をCPUクーラーやグラフィックボードへ届け、温まった空気を背面や天面などの排気口へ流すことです。吸気口・熱源・排気口が短くつながる配置を選び、その間にケーブルやほかのパーツが重ならないようにすると、限られた空間でも熱を外へ出しやすくなります。

吸気口と排気口の数・位置が限られる

大型ケースでは、前面・天面・背面などに複数のケースファンを取り付けられる場合があります。一方、小型ケースではファンを追加できる位置が少なく、パーツ構成によって使用できないファン取り付け部が出ることもあります。

まず、グラフィックボードやCPUクーラーに近い開口部を吸気の候補、温まった空気が集まりやすい背面や天面の開口部を排気の候補にします。そのうえで、ケースの標準ファン構成とメーカーの配置例を確認し、吸気から排気まで途中で行き止まりにならない組み合わせを選びます。次のH3から、購入前に見る場所と判断方法を順に解説します。

パーツとケーブルが風の通り道に入りやすい

グラフィックボード、電源ユニット、ライザーケーブル、電源ケーブルなどが、ケースファンやメッシュ部分の前に重なると、空気が流れにくくなります。ケース内の空いている場所へケーブルを押し込むのではなく、側板沿いやケースの固定位置へまとめ、ファンの前とメッシュ部分を空けます。組み立て前に、パーツを取り付けた状態でケーブルを通せる場所まで想定しておくと、吸排気口をふさぐ配置を避けやすくなります。

吸気と排気の基本、ケースファンの向きを先に確認したい場合は、PCケースのエアフローの基本｜吸排気バランスとファン配置を解説もご覧ください。

ケースの吸気口・排気口とファン搭載位置を確認する

最初に、PCケースの商品仕様やマニュアルで、前面・側面・底面・天面・背面のどこに開口部があるかを見ます。次に、各位置へ取り付けられるファンの直径と厚み、吸気・排気の指定、ほかのパーツを付けたときの制限を確認します。「120mmファン対応」と記載されていても、ラジエーターや長いグラフィックボードと同じ場所を使う場合は、同時に取り付けられません。

側面や底面からグラフィックボードが直接吸気するケースでは、その開口部とグラフィックボードのファンの間を空けます。ケーブルが横切る、底面を机へ密着させる、側面を壁へ寄せるといった設置は吸気を妨げるため、ケースの脚やメーカー指定の設置間隔も確認します。

CPUクーラー高と側板までの距離を確認する

空冷CPUクーラーを使う場合は、ケースの「最大CPUクーラー高」とクーラーの全高を見比べ、上限以内の製品を選びます。全高にはヒートシンクだけでなくファンも含まれるため、商品仕様の測定条件も確認してください。さらに、クーラーの横幅や取り付け方向を見て、背の高いメモリ、マザーボードのヒートシンク、側板のフィルターや補強部品に接触しないかを確認します。

取り付け可能な上限ぎりぎりのクーラーは、側板との間が狭くなり、吸気しにくさや風切り音につながる場合があります。メーカーが公開する対応表や同じケースの構成例がある場合は、寸法だけでなく実際の組み合わせも確認すると判断しやすくなります。

グラフィックボードの長さ・厚み・吸気面を確認する

グラフィックボードは長さだけでなく、厚み、ブラケット数、補助電源コネクタの位置を確認します。ケースの商品仕様に「搭載可能」と記載されていても、側板や底面とのすき間が狭いと、ファンが外気を取り込みにくくなる場合があります。

補助電源ケーブルを接続する空間も必要です。グラフィックボードの長さが上限以内でも、コネクタの根元を強く曲げないと側板が閉じられない構成は避けます。ケーブルを挿した状態の幅や高さまで含め、側板を無理なく閉じられる組み合わせを選びます。

電源サイズとケーブルの収納位置を確認する

小型ケースでは、ATX電源より小さいSFXまたはSFX-L電源に対応する製品があります。ケースが対応する電源規格に加えて、電源本体の長さ、コネクタの向き、電源ケーブルを曲げる空間を確認します。

プラグイン対応電源は、使用するケーブルだけを接続できるため、余分なケーブルを減らしやすい構造です。ただし、電源側コネクタへケーブルを差し込む空間も必要になります。

M.2 SSDの取り付け位置とヒートシンク対応を確認する

M.2 SSDスロットは、マザーボード表面だけでなく裏面に配置されることがあります。グラフィックボードの近くやマザーボード裏面など、ケースファンの風が届きにくい位置へ取り付ける場合は、マザーボード付属のヒートシンクを使用し、組み立て後にデータ転送中の温度を確認します。

マザーボード付属のM.2ヒートシンクがある場合は、基本的にその取り付け方法に従います。別売りヒートシンクを追加する場合は、SSDやマザーボードの仕様、サーマルパッドの位置、ケースとの高さ干渉を確認してください。

購入前は、ケースにすべてのパーツを取り付けた状態を想定し、次の順番で見比べます。

1. 1 使用するケースの商品仕様で、CPUクーラー高、グラフィックボード長・厚み、対応電源、ファン・ラジエーターの搭載位置を確認します。

2. 2 取り付けたい各パーツの実寸を見て、ケース側の上限寸法以内に収まるか確認します。

3. 3 グラフィックボードとラジエーター、電源とケーブルなどが、同じ空間やファン搭載位置を使わないか確認します。

4. 4 上限寸法以内でも、グラフィックボードの吸気面、補助電源コネクタ、ケースファンの前に空間が残るか確認します。

5. 5 側板を閉じた状態でもケーブルを無理なく接続でき、ケースを設置したときも外側の吸排気口をふさがないか確認します。

6. 6 組み合わせを判断できない場合は、メーカーの対応表や構成例を確認するか、型番を伝えて販売店へ相談します。

Mini-ITX対応PCケースを確認する

SFX／SFX-L対応を含む電源ユニットを確認する

ケースファンの向きを取り付け前に確認する

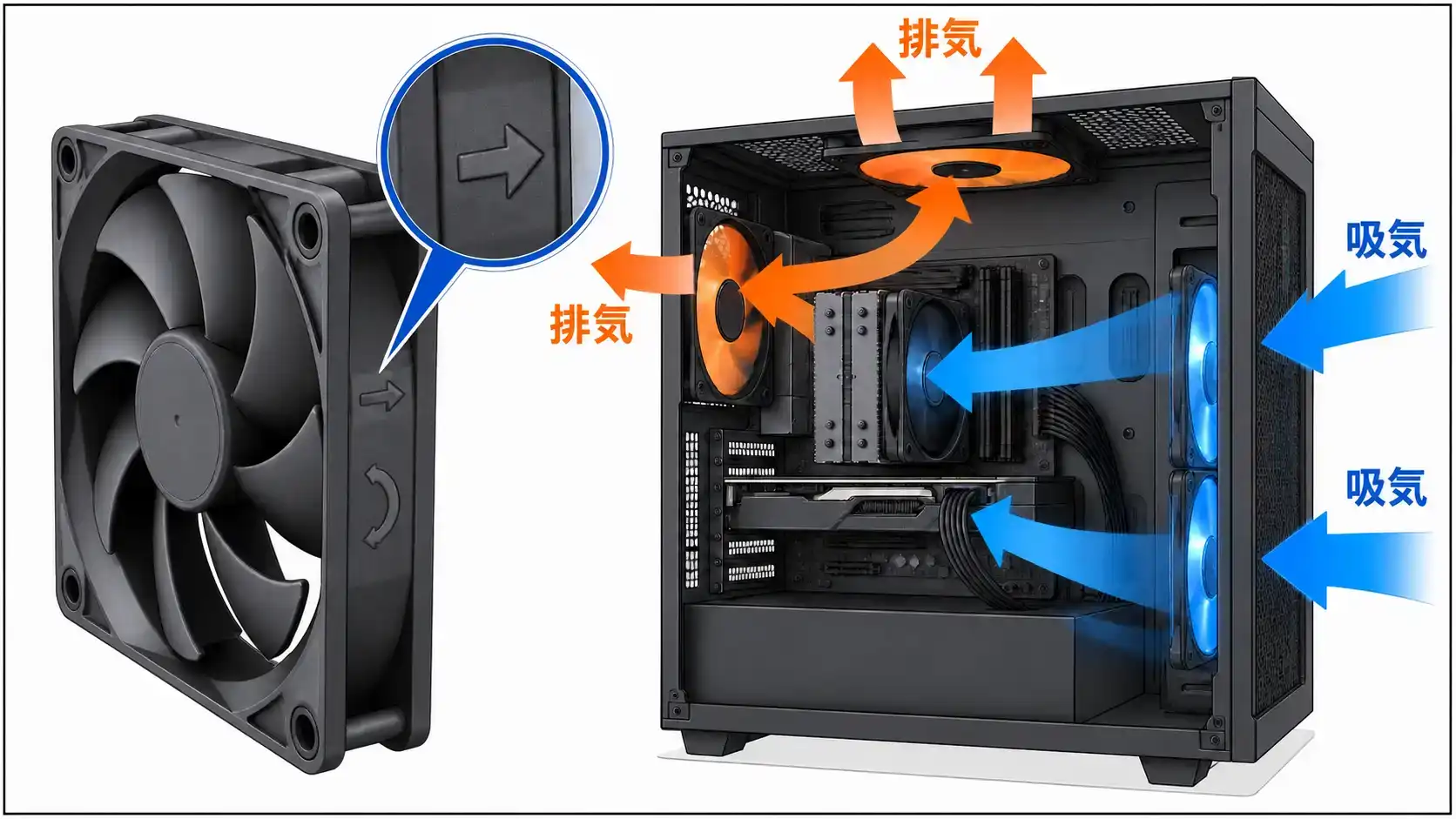

ケースファンは、製品側面にある矢印で羽根の回転方向と風が出る方向を確認できます。矢印がない製品は、一般に支柱がある面から風が出ますが、製品マニュアルを優先してください。外気を取り込むファンは熱源に近い開口部へ、温まった空気を出すファンは背面や天面などの排気位置へ向け、吸気から排気までケース内を横切る流れを作ります。

仮組みしてパーツ同士のすき間を見る

グラフィックボード、CPUクーラー、電源、ラジエーターを完全に固定する前に、ケース内へ仮置きします。この段階で側板も一度当て、パーツ同士が接触しないか、補助電源ケーブルを接続できるか、ケースファンの前と側面・底面のメッシュが空いているかを見ます。小型ケースでは、先に取り付けたパーツが邪魔になり、あとから別のパーツを入れられない場合があります。ケースのマニュアルに組み立て順が記載されている場合は、その順番に沿って各パーツを仮組みし、固定する前に干渉や配線スペースを確認します。

電源ケーブルをファンと吸排気口から離す

ケーブルはケース側面や専用の固定位置へまとめ、ファンブレードに触れないようにします。ただし、余った長さを強く折り曲げたり、コネクタへ引っ張る力をかけたりしないでください。ケーブルバンドを使う場合も、締めすぎず、あとから接続状態を確認できるようにします。

CPUクーラーとグリスは説明書どおりに取り付ける

CPUクーラーの取り付け・取り外しを始める前に、PCの電源を切り、電源ケーブルを外します。マニュアルで案内されていない分解や加工は、製品保証へ影響する可能性があるため行わないでください。

CPUクーラーの接触面に保護フィルムが残っていないか確認し、CPUグリスは使用する製品とクーラーの説明書に従って塗布します。クーラーを一度取り外した場合は、古いグリスを適切に拭き取り、新しいグリスへ塗り直します。

ケースファンを追加する場合は、ファンの直径と厚みが取り付け位置に収まり、マザーボードの端子へ接続できる製品を選びます。取り付け後にグラフィックボードやケーブルへ触れないことも確認してください。CPUクーラーを取り外す場合は、再装着用のグリスも用意します。

吸気口と排気口をふさがない場所に設置する

壁や家具に近づけすぎると、吸気口へ空気が入りにくくなったり、排出した暖かい空気を再び取り込んだりする場合があります。まず本体のどの面が吸気・排気かをマニュアルで確かめ、その面を壁や物へ向けないように置きます。底面吸気のケースは脚を外したり、毛足の長い敷物へ置いたりせず、付属の脚で吸気用のすき間を保ちます。必要な設置間隔が指定されている場合は、その数値を優先してください。

ファンが回り、異音や接触音がないか確認する

電源を入れたら、ケースファンとCPUファンが回り、BIOS／UEFIや監視ソフトで回転数を読み取れるかを確認します。グラフィックボードには低温・低負荷時にファンを停止する機能を備えた製品もあるため、停止していることだけで故障とは判断しません。製品仕様を確認し、負荷をかけて温度が上がったときに回転するかを見ます。

ケーブルがファンに触れる音、強い振動、簡易水冷のポンプ付近から続く異音などがある場合は、使用を続ける前に接続と固定状態を確認してください。

CPU・グラフィックボード・SSDを分けて温度を確認する

PC全体を「熱い」とまとめず、CPU、グラフィックボード、ストレージを分けて温度を記録します。電源を入れてしばらく操作していないときと、普段使うゲームや動画編集などを実行しているときの両方を測ると、どの負荷で、どのパーツから温度が上がるかを切り分けられます。

CPUとグラフィックボードは製品ごとに上限温度や制御が異なります。一般的な数値だけで判断せず、型番を確認してメーカー仕様と照らし合わせましょう。M.2 SSDも、メーカーの管理ソフトや仕様で温度と状態を確認できる場合があります。

温度と動作の変化を一緒に見る

温度に加え、ファン音が急に大きくなる、処理中に動作クロックが下がる、ゲーム中のfpsが低下する、フリーズや再起動が発生するといった変化も記録します。同じ作業を行ったときの温度と動作を対策前後で比べると、ファン配置や設置場所の変更が効いたかを判断できます。高い温度が一度表示されただけで故障と決めず、負荷、室温、ファン動作と合わせて見ます。

温度の目安と確認方法：

• CPU温度の確認方法は？正常範囲の目安やおすすめソフト、冷却対策を解説

• グラフィックボード（グラボ）温度の目安｜危険ラインと対策を解説

物理的な問題を直しても高温や騒音が続く場合はBIOS／UEFIを調整する

BIOS／UEFIの調整は、吸排気口、ファンの向き、ケーブル、クーラーの固定を確認しても、高温やファン騒音が続く場合に行います。最初からCPUの電力を下げると、取り付け不良や吸気不足を見落とす可能性があります。

1. 1 現在値を記録する： マザーボードのマニュアルで設定項目を確認し、変更前の画面を撮影するか数値を記録します。
2. 2 ファンカーブを一段階ずつ調整する： 高温時の回転数を上げ、普段使うゲームや作業を行って温度と騒音を確認します。騒音が大きすぎる場合は一段階戻します。
3. 3 CPUの電力上限は必要な場合だけ下げる： CPUとマザーボードの説明書でPL1／PL2やPPTなどの項目を確認し、少しずつ下げて温度と性能を比較します。処理速度の低下や不安定な動作が出た場合は変更前の値へ戻します。
4. 4 判断できない設定は変更しない： 項目名や適正値が分からない場合は初期値のまま使用し、メーカーまたは販売店へ相談します。
