PCケースのエアフローの基本｜吸排気バランスとファン配置を解説

PCケースのエアフローとは？冷却性能を左右する空気の流れ

エアフローとは、PCケースの内部やパーツの間を空気がどのように流れるかを指す言葉です。CPUやグラフィックボード、電源ユニットなどは動作中に熱を発生させます。この熱を外へ逃がすには、ケース内に新鮮な空気を取り込み（吸気）、温まった空気を外へ押し出す（排気）という一連の流れをつくる必要があります。

エアフローが適切に設計されていないと、ケース内に熱がこもり、CPUやグラフィックボードの温度が上昇します。温度が上がりすぎると、パーツが自動的に処理速度を落とす「サーマルスロットリング※1」が発生し、せっかくの性能を活かしきれません。ゲームや動画編集など負荷の高い作業をする人ほど、エアフローの重要性は増します。

※1 サーマルスロットリング：CPUやGPUなどの温度が上限に近づいた際に、故障を防ぐため自動的に処理速度（クロック）を下げる仕組み。

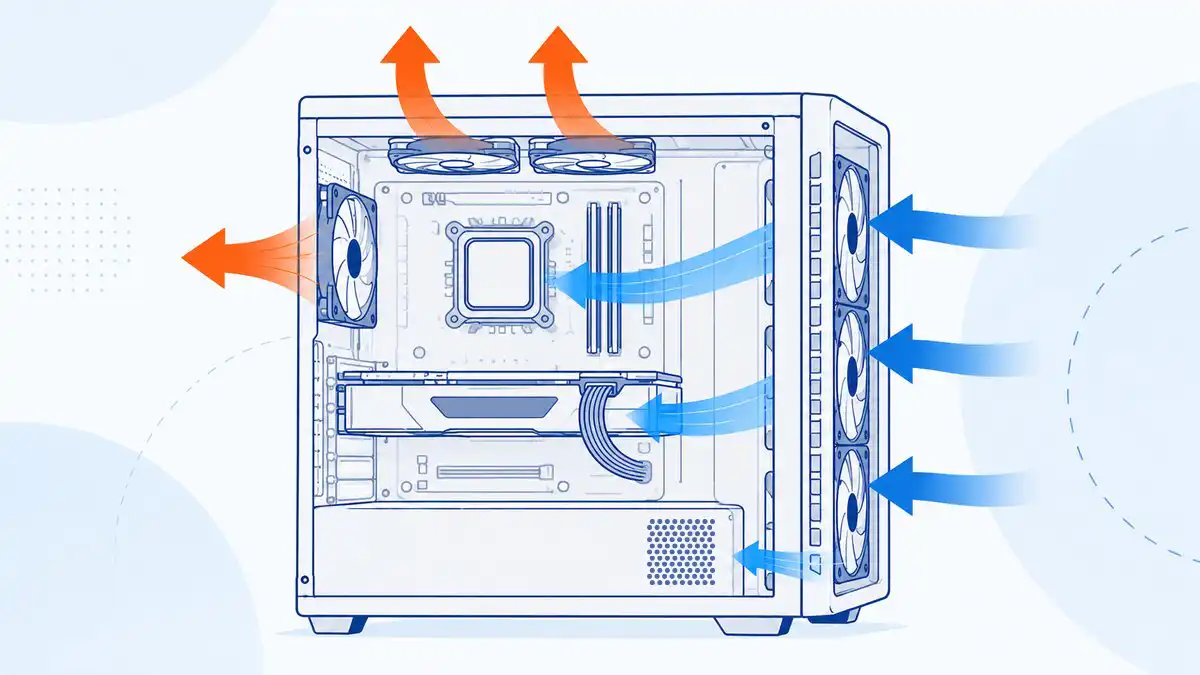

基本のエアフロー設計「前から後ろ・下から上」

PCケース内の空気の流れには基本原則があります。それが「前面から吸気し、背面・上面から排気する」という考え方です。冷たい空気は下にたまりやすく、温まった空気は上に上がる性質があるため、下から上への流れをつくることも効率的な冷却につながります。

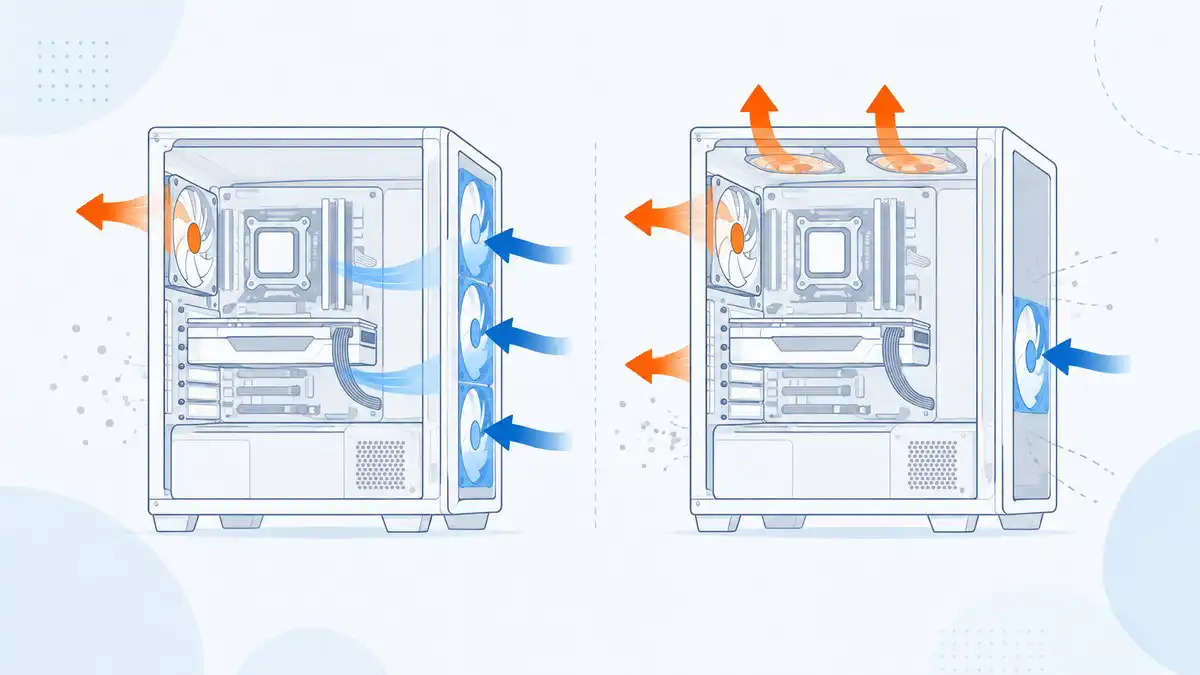

吸気と排気のバランス（正圧・負圧）の考え方

吸気ファンと排気ファンの数のバランスによって、ケース内の気圧は変化します。吸気が排気より多い状態は「正圧」、排気が吸気より多い状態は「負圧」と呼ばれます。

正圧の状態では、ケース内の気圧が外気よりわずかに高くなるため、フィルターのない隙間からホコリが入り込みにくいという利点があります。一方、負圧の状態は排気側の空気の流れが強くなり、熱気を素早く排出しやすくなりますが、フィルターを通さない隙間からホコリを吸い込みやすくなる点には注意が必要です。

どちらが正解ということはなく、静音性を重視するなら正圧寄り、冷却性能を最優先するなら負圧寄りというように、目的に応じて吸気・排気のファン数を調整するのが実用的な考え方といえます。なお、正圧気味の構成はケース内にホコリが入りにくいため、掃除の手間を減らせるというメリットもあります。

エアフローに優れたPCケースを見る

ケースファンは何個必要？構成別の目安

「ケースファンは何個つければいいのか」は、多くの人が迷うポイントです。結論としては、ミドルタワーケースであれば前面2〜3個・背面1個の合計3〜4個程度が一般的な目安です。この構成でも、ファンなしの状態と比べて冷却性能は大きく改善します。

一方で、ファンを増やせば増やすほど際限なく温度が下がるわけではありません。多くの検証で、2〜3個のファンを搭載した時点で冷却効果は大きく向上するものの、それ以上ファンを追加しても温度改善の効果は小さくなっていくと報告されています。ファンの数を増やすと動作音も大きくなりやすいため、静音性とのバランスを見ながら必要最小限の構成を検討しましょう。

• ミニタワー 前面1〜2個・背面1個
  搭載スペースが限られるため、必要最小限の構成になりやすい。
• ミドルタワー 前面2〜3個・背面1個
  （合計3〜4個）
  上面や底面への追加も検討しやすい。
• フルタワー 前面・上面・底面にも追加しやすい
  高性能パーツを搭載する場合は構成の自由度が高い。

なお、必要なファンの数はグラフィックボードやCPUの消費電力、ケースのサイズによっても変わります。高性能なパーツを搭載する場合や、大型のフルタワーケースを使う場合は、天面や底面にもファンを追加する構成を検討するとよいでしょう。自分でファン構成を一から検討するのが難しい場合は、あらかじめ冷却設計まで考慮されたBTOパソコンを選ぶのも一つの方法です。

エアフローに適したケースファンを見る

静音性と冷却性能を両立させるコツ

「冷却性能を上げたいけれど、ファンの音は気になる」という人は多いはずです。静音性と冷却性能は、いくつかの工夫でバランスを取ることができます。

大口径ファンを選ぶ

同じ風量でも、120mmより140mmなど口径の大きいファンのほうが低い回転数で稼働できるため、静音性が高くなる傾向があります。

回転数を制御する

PWM対応ファンやマザーボードのファンコントロール機能を使い、負荷が低いときは回転数を抑える設定にすると、常時高回転で回すよりも静かになります。

正圧寄りの構成にする

吸気をやや多めにする構成は、ホコリの侵入を抑えられるため、内部の汚れによる将来的な騒音増加を防ぎやすくなります。

エアフローが悪いとどうなる？放置するリスク

エアフローが不十分な状態を放置すると、いくつかの問題が起こりやすくなります。

• CPUやグラフィックボードの温度が上昇し、性能が低下する（サーマルスロットリング）

• ファンが高回転で動作し続けることで、動作音が大きくなる

• 熱による負荷が長期的にパーツの寿命を縮める可能性がある

• ホコリの蓄積により、さらに冷却効率が下がる悪循環に陥る

逆にいえば、エアフローを整えてケース内の温度上昇を抑えることは、パーツを長く安定して使うことにもつながります。特に電源ユニット内部のコンデンサは熱に弱く、周囲の温度が上がるほど寿命が縮みやすい部品として知られています。電源まわりの熱と寿命の関係については、以下のページで詳しく解説しています。

関連記事：
電源ユニットの選び方
（コンデンサと寿命の関係について）

特にゲームプレイ中や動画編集など、CPU・GPUに高い負荷がかかる作業を行うことが多い人ほど、エアフローの見直しによる効果を実感しやすいといえます。パソコン全体の寿命や買い替えの目安については、こちらの記事もあわせてご覧ください。

関連記事：
デスクトップパソコンの寿命はどれくらい？
買い替えの目安

冷却性能を意識したPCケース選びのポイント

新しくPCケースを選ぶ場合、以下のポイントを確認すると、エアフローを重視した選択がしやすくなります。

まとめ｜目的に合わせてエアフローを整えよう

PCのエアフローは、「前面から吸気し、背面・上面から排気する」という基本の流れを押さえたうえで、吸気と排気のバランスを目的に応じて調整することが重要です。ケースファンの数は多ければよいわけではなく、ミドルタワーであれば3〜4個程度を目安に、静音性とのバランスを見ながら調整するのが実用的です。

定期的なお手入れも忘れずに行い、快適な冷却環境を保ちましょう。エアフローを重視したPCケースをお探しの場合は、フロント吸気の開口面積を広く確保したケースも選択肢になります。

PCケースの商品一覧を見る

よくあるご質問（FAQ）

• Q1空冷・水冷どちらのCPUクーラーでもエアフローは重要ですか？

  はい、どちらの方式でもケース全体のエアフローは重要です。空冷CPUクーラーは、ケース内に取り込まれる空気の温度が低いほど効率よく熱を逃がせます。水冷CPUクーラーもCPUの熱は効率的に処理できますが、グラフィックボードや電源ユニットなど他のパーツの熱はケース全体のエアフローによって排出されるため、どちらの方式でも吸排気バランスを意識しましょう。
• Q2ケースファンの掃除はどのくらいの頻度で行えばいいですか？

  目安として、防塵フィルターは月1回程度、ケース内部の簡易的な清掃は2〜3か月に1回程度を意識すると、エアフローを良好な状態に保ちやすくなります。ペットを飼っている環境やホコリの多い部屋で使用している場合は、清掃のサイクルを短くするのがおすすめです。掃除の際は必ず電源を切り、エアダスターを使う場合はファンを軽く押さえながら噴射すると過回転を防げます。
• Q3ファンの向き（吸気・排気）が分からなくなった場合はどう確認すればいいですか？

  ファンの側面に矢印が刻印されており、1つは風の流れる方向、もう1つは羽根の回転方向を示しています。風が流れる方向の矢印側から見て、フレームの枠が薄く見える面が排気側（風が出る側）の目安になります。取り付け前にケースの吸気・排気レイアウトと照らし合わせて確認しましょう。
• Q4ケース内の配線もエアフローに影響しますか？

  影響します。配線がファンの吸気口や排気経路をふさいでいると、空気の流れが妨げられ冷却効率が下がります。裏配線スペースのあるケースを使い、余った配線はケーブルタイでまとめて空気の通り道を確保すると、設計どおりのエアフローを発揮しやすくなります。
