CPUのピン曲がり・ピン折れとは？
原因・チェック方法・保証を徹底解説

曲がってしまったら、まず確認すること

ピン曲がりやピン折れに気づいたら、無理にCPUを載せたり、そのまま組み上げたりせず、まず作業を止めて状態を確認しましょう。状態にかかわらず、自己判断でピンを戻す作業はおすすめしていません。

このあと、よくある原因、曲がりに気づくためのチェック方法、保証の扱いを順番に見ていきます。

CPUピン曲がり・ピン折れとは

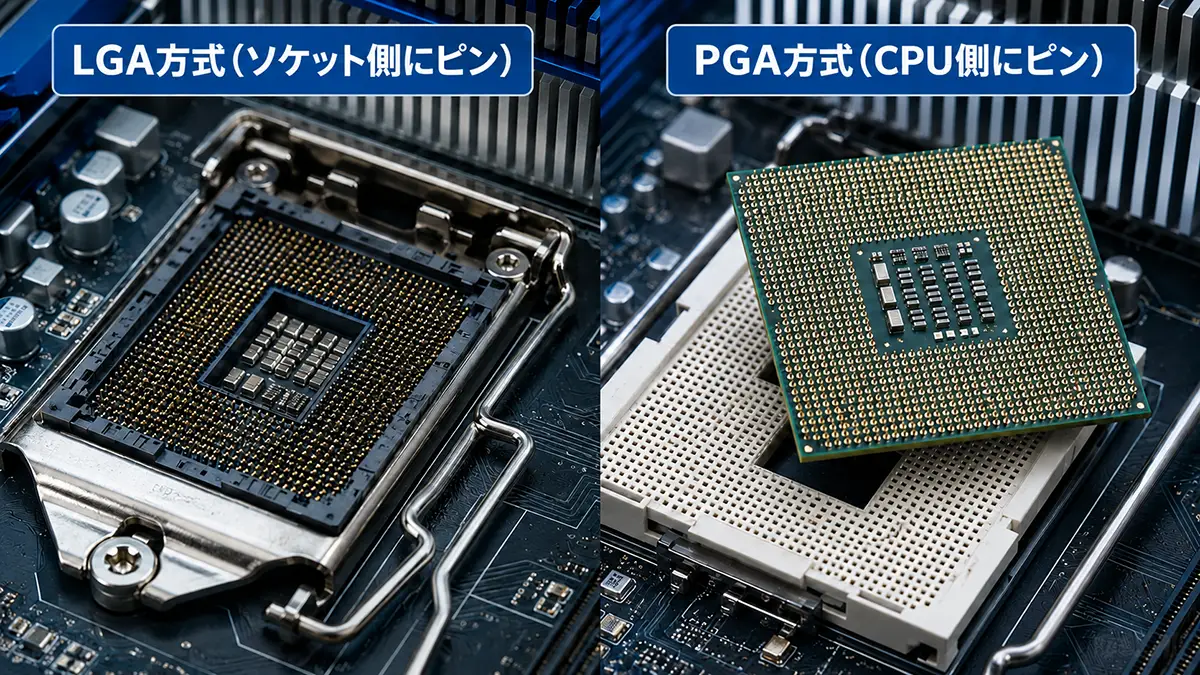

CPUピン曲がりとは、CPUをマザーボードに接続するための精密なピンが、外部からの力によって曲がったり折れたりしてしまう現象です。 CPUの接続方式には大きく分けて2種類あり、どちらの方式でも「非常に薄く精密な金属を扱う」という点は共通しています。

• LGA方式（Intel系）：ピンはCPU側ではなく、マザーボードのCPUソケット側にびっしりと並んでいます。CPU本体には接点（ランド）があるだけです。
• PGA方式（AMD Ryzenの一部モデル）：CPUの裏面に無数の細いピンが並んでおり、マザーボードのソケット穴に挿し込む構造です。

1本や2本の軽い曲がりでは異常に気づきにくい場合があります。曲がったままCPUクーラーを装着したり、CPUを無理に押し込んだりすると、ピンの変形がさらに大きくなるおそれがあります。LGA方式ではマザーボード側、PGA方式ではCPU側のピンを確認しましょう。

よくある原因

• ① CPUを斜めに
  置いてしまう

  ソケットの切り欠き（ノッチ）を確認せずに、CPUを斜めから載せてしまうと、角の部分のピンに強い力がかかります。

• ② 取り外すときに
  斜めに引き上げる

  CPUを交換する際、水平に持ち上げず片側から斜めに外すと、ソケット側・CPU側どちらの方式でもピンが引っかかりやすくなります。

• ③ グリスの粘着で
  クーラーごと外れる

  いわゆる「スッポン」。CPUクーラーを外す際にグリスの粘着力でCPUがくっついたまま持ち上がり、ソケットに強い負荷がかかります。

• ④ 手を滑らせて
  落としてしまう

  取り付け中にCPUを落とす、周辺の工具をソケットにぶつけてしまうなど、作業スペースの整理不足による事故です。

• ⑤ ソケットカバーの
  外し忘れ・付け忘れ

  マザーボード出荷時のソケットカバーを外さないまま作業したり、CPU未装着時に付け直さず放置すると、思わぬ接触で曲がることがあります。

• ⑥中古・譲渡品で
  すでに曲がっていた

  写真だけでは判断しづらく、オークションやフリマ等で購入したマザーボードにすでに曲がりがあるケースも見られます。

曲がりの正しいチェック方法

厄介なのは、大きく曲がったピンよりも「わずかに傾いているだけ」のピンです。これは見た目では気づきにくく、そのままCPUクーラーを装着してしまうと被害が拡大します。チェック方法は主に2つです。

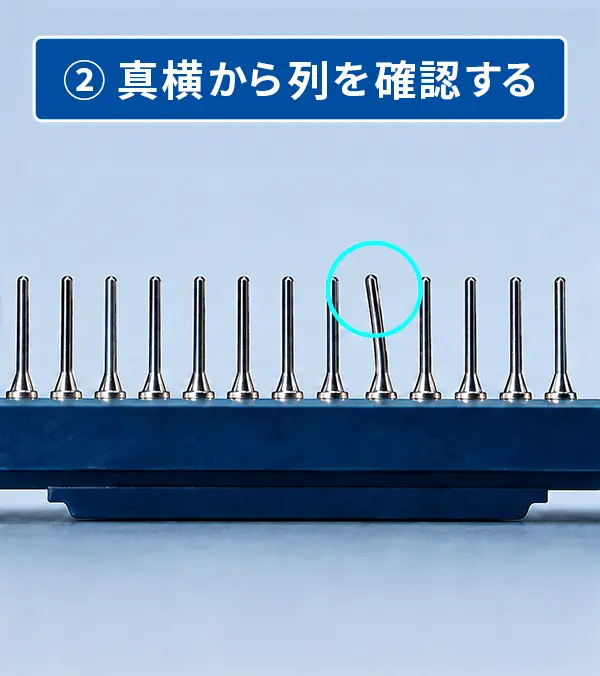

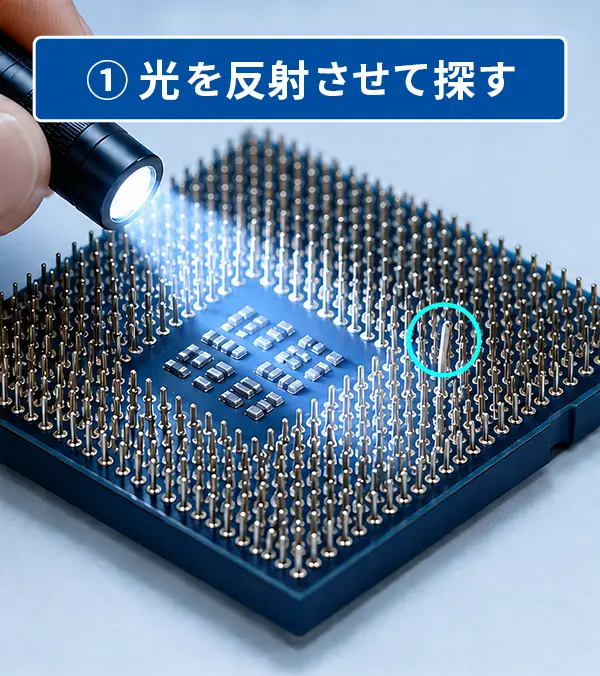

チェック方法は主に2つあります。ひとつは、CPUの裏面（ピン面）に光を当てながら角度を変えて動かし、反射の仕方が周囲と違うピンを探す方法。もうひとつは、ピンを真横から見て一列に並んでいるかを確認する方法です。本来は一直線に並ぶはずのピンが、傾いていると列からわずかにはみ出して見えます。

この2つを組み合わせることで、目視だけでは見逃しがちな軽度の曲がりも発見しやすくなります。細かなピンの並びを確認するため、必要に応じてヘッドルーペや拡大鏡、USB接続の電子顕微鏡などを使うと、反射や列の違いを確認しやすくなります。

ピン曲がり・ピン折れが起きたとき、保証はどうなる？

ここが自作PCならではのシビアなポイントですが、CPUソケットのピン折れ・ピン曲がりはお客様作業による物理破損の扱いとなり、通常保証の対象外となります。これはメーカー保証・販売店保証を問わず、多くのショップで共通のルールです。

ピン曲がりやピン折れに気づいた場合は、状態を悪化させないためにも、無理にピンへ触れたり、そのまま組み上げたりせず、まず保証の加入状況を確認したうえでサポート窓口へご相談ください。通常保証では、お客様作業によるCPUソケットのピン曲がり・ピン折れは物理破損として保証対象外となります。

一方、購入時に加入できる「安心ワイド保証プラス」にご加入いただいている場合は、CPU取り付け時のピン折れやピン抜けといった物理破損もサポート対象となります。ご購入後の加入はできないため、これからCPUやマザーボードを購入する方で、取り付け作業に不安がある場合は購入時にご検討ください。

安心ワイド保証プラスの詳細はこちら

予防のポイント

ピン曲がりは「直せるかどうか」よりも「そもそも起こさない」ことが一番の対策です。

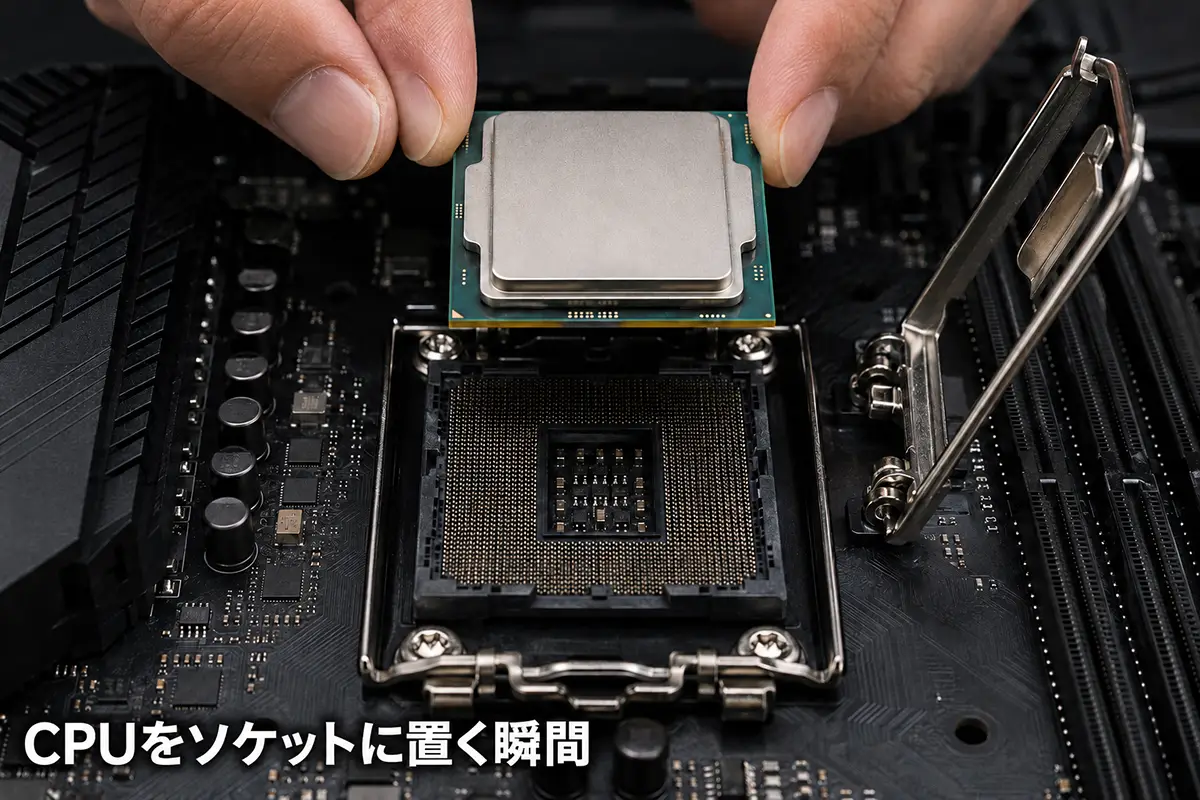

• CPUをソケットに置くときは、切り欠き（ノッチ）の位置を必ず確認してから、真上から垂直に、水平を保ったまま静かに下ろす
• 取り外すときも同様に、片側から斜めに持ち上げず、真上へまっすぐ引き上げる
• CPUクーラーを外す際は、グリスで貼り付いていないかを確認してから、ゆっくりと平行に持ち上げる
• 作業スペースは整理し、CPUの近くにドライバーなど硬い工具を置かない
• マザーボードは立てかけず、平らな場所（付属の梱包トレーなど）に置いた状態で作業する
• 使わないときはソケットカバーを装着したままにしておく

たった数秒の慎重さが、数万円のパーツと組み立ての手間を守ってくれます。もし取り付けに少しでも不安がある場合は、無理せず店舗やサポート窓口に相談してみましょう。

関連する商品・サービスを探す

これからCPUやマザーボードを購入する方は、取り付けに自信がない場合、店舗での組み立てサービスや、物理破損もカバーできる延長保証の利用も検討してみてください。

Intel CPU一覧を見る

AMD CPU一覧を見る

PCパーツカテゴリ一覧を見る

まとめ

CPUのピン曲がり・ピン折れは、CPUの向きがずれたまま押し込む、取り外し時に斜めへ力がかかるなど、取り付け・取り外し作業中の物理的な力で起こる場合があります。まずは光の反射や真横からの見え方を確認し、周囲と違うピンがないか早めに気づくことが大切です。

曲がりや折れを見つけた場合は、無理にCPUを載せたりピンを戻したりせず、組み上げを止めてください。お客様作業による物理破損は通常保証の対象外となるため、保証の加入状況を確認し、サポート窓口や店舗へ相談しましょう。

これから組み立てる方で作業に不安がある場合は、購入時に「安心ワイド保証プラス」への加入や、店舗の組み立てサービスの利用もあわせてご検討ください。

安心ワイド保証プラスの詳細はこちら

よくあるご質問（FAQ）

• Q1ピンが1本だけ曲がっている場合、そのまま使っても大丈夫ですか？

  軽い曲がりに見えても、そのままCPUやCPUクーラーを取り付けると状態が悪化する場合があります。無理に組み上げたり自分でピンを戻したりせず、作業を止めて保証の加入状況を確認し、サポート窓口へご相談ください。
• Q2ピン先だけが折れてしまいました。もう使えませんか？

  ピンの一部が折れている状態では、接触状態や動作の安定性を外観だけで判断できません。自己判断で使用を続けたり組み上げたりせず、保証の加入状況を確認したうえで、サポート窓口へ対応可否をご相談ください。
• Q3中古でマザーボードを購入するとき、写真だけでピン曲がりを見抜けますか？

  写真では光の反射やわずかな傾きが分かりにくく、見逃されやすいポイントです。可能であれば動作確認済み・保証付きの商品を選ぶか、実物を確認できる店舗での購入が安心です。
• Q4延長保証に入っていなくても、ピン折れを直してもらえますか？

  お客様作業による物理破損は、通常保証・メーカー保証の対象外となるのが一般的です。有償修理も対応できないケースが多いため、まずはサポート窓口へご相談ください。
• Q5自分でピンを直しても良いですか？

  ピンは非常に細く、触り方によっては曲がりや折れが悪化するリスクがあります。また、お客様作業による物理破損として扱われる可能性があるため、当社として自己修理はおすすめしておりません。ご心配な場合は、無理に作業を進めずサポート窓口へご相談ください。
