グラフィックボードの8ピン補助電源は独立ケーブル推奨｜分岐ケーブルを使える条件と注意点
グラフィックボードに8ピン補助電源が2つ以上ある場合、迷ったら端子ごとに別のPCI Express電源ケーブルを使うのがおすすめです。とはいえ分岐ケーブルが一律にNGというわけではなく、GPUと電源ユニットの双方が対応を認めている条件なら問題なく使えます。
判断材料として注目したいのが、メーカーが示している具体的な消費電力の目安です。CORSAIRはGPU側の消費電力が288Wを超える場合、単一の分岐ケーブルを推奨していません。Seasonicは225Wを超える高消費電力グラフィックボードで、2本または3本の独立したPCIeケーブルを強く推奨しています。「なんとなく分岐は避ける」のではなく、GPUの消費電力とメーカー指定をセットで確認するのがポイントです。
なお、288Wと225Wは業界共通の「危険ライン」ではなく、それぞれのメーカーが示す条件・推奨値です。「このW数以下なら必ず分岐できる」とは考えず、最終的には使用するGPUと電源ユニットの説明書に従ってください。この記事では、この数値の見方を軸に、8ピン×2・8ピン×3の判断手順とモジュラー式電源での注意点を解説します。
この記事でわかること
- 迷ったら独立ケーブル2本が基本。分岐ケーブル1本でまとめるのは、GPUと電源ユニットの両方のメーカーが分岐を認めている場合だけです。
- 消費電力が高いGPUほど、独立ケーブルが推奨されます。判断の目安はGPUの消費電力。（例：CORSAIRは288W超、Seasonicは225W超のGPUで推奨）。
- モジュラー式電源のケーブルは、他の電源ユニットのものを流用しないこと。使用中の電源ユニットに対応した型番を使います。
W数とメーカー指定をセットで確認する
8ピンが2つ以上あるGPUでは、GPUと電源ユニット双方の接続指定を確認します。
判断できない場合は、各端子へ独立したPCI Express電源ケーブルを接続する方法が適しています。
メーカーによって接続条件が異なるため、一律のW数だけで分岐ケーブルの可否は判断できません。
分岐ケーブルに対する考え方はメーカーによって異なります。CORSAIRは、自社製PSUと対応する純正ケーブルを使う場合、8ピン端子が2つのGPUでは分岐ケーブル1本、3つのGPUでは分岐ケーブル1本＋単独ケーブル1本の接続を案内しています。一方、Seasonicなど一部の電源メーカーは、消費電力の高いグラフィックボードで独立したPCIeケーブルを使うよう案内している場合があります。
| 確認するもの | 確認する内容 |
|---|---|
| グラフィックボード | 8ピン端子の数、推奨電源容量、補助電源ケーブルの接続指定 |
| 電源ユニット | PCI Expressケーブルの種類・本数、分岐接続の可否、対応するコネクタ |
| ケーブル | その電源ユニットに付属した純正・対応ケーブルか |
グラフィックボードの8ピン補助電源とは
グラフィックボードはPCI Expressスロットから電力を受け取りますが、消費電力が大きい製品ではスロットからの給電だけでは足りないため、電源ユニットから補助電源ケーブルを接続します。
従来から広く使われているPCI Express補助電源には6ピンと8ピン（6+2ピン）があり、PCI-SIGの仕様上、GPU側の6ピンコネクタは75W、8ピンコネクタは150Wとして扱われます。グラフィックボードによっては8ピンを1個、2個、3個使用します。
端子の規格値と「1本のPSUケーブル全体で何Wまで流せるか」は同じ意味ではありません。 電源ユニット側のコネクタ・ケーブル設計は製品によって異なるため、GPU側8ピン＝150Wという数字だけで分岐ケーブルの可否を判断しないでください。
二股・分岐タイプのPCI Express電源ケーブルとは
二股・分岐タイプは、電源ユニット側から伸びる1本のケーブルの途中または先端で、グラフィックボード側の6+2ピンコネクタが2つに分かれているケーブルです。「ピグテール」「デイジーチェーン」と呼ばれることもあります。
接続構造の違い
- 分岐タイプ PSU側は1系統のケーブル 1本のケーブルからGPU側の2つの8ピンへ分かれます。配線をまとめやすい一方、使用するのはメーカーがその構成を認めている場合に限ります。
- 独立タイプ GPU端子ごとに別ケーブル GPU側の8ピン端子ごとに、電源ユニットから別のPCI Expressケーブルを接続します。1本に負荷を集中させにくく、接続条件が判断できない場合にも選びやすい方法です。
なぜケーブルを分けると安全側に判断しやすいのか
| 項目 | 分岐ケーブル1本 | 独立した2本 |
|---|---|---|
| 配線 | 1本から2コネクタへ分岐 | PSUから2本を個別に接続 |
| ケーブル本数 | 少なくまとめやすい | 本数が増える |
| 給電の考え方 | 1本のケーブル側に負荷が集中しやすい | 複数のケーブルへ負荷を分けやすい |
| 使用判断 | GPU・PSUメーカーが分岐を認める条件で使用 | 指定が不明な場合や独立接続を求められる場合の基本方針 |
ケーブルを分ける利点は、GPUへの給電を複数の経路へ分散し、1本のケーブルや電源ユニット側コネクタへ電流が集中しにくくできることです。高い負荷が1本に集まる構成では、製品の設計や使用条件によってケーブル・コネクタの発熱リスクが高まる可能性があります。また、メーカーが指定していない接続方法は、サポートや保証の判断に影響する場合もあります。ケーブルを分けても性能が上がるわけではありません。あくまで給電経路に余裕を持たせ、メーカーの指定にも沿いやすくするための工夫、という位置づけです。
分岐ケーブルはGPU・PSU双方の条件を確認して使う
- 1 GPU側に独立指定がない 取扱説明書に独立したPCIeケーブルの指定がある場合は、分岐を使わずその指定に従います。
- 2 PSU側が分岐を認めている そのモデル・ケーブルで何個のGPU端子への分岐接続を認めているか、メーカー資料を確認します。
- 3 対応ケーブルを使用する その電源ユニットに付属したケーブル、またはメーカーが明示した対応ケーブルを使います。
グラフィックボードの取扱説明書を確認する
分岐ケーブルを検討する前に、使用するグラフィックボードの取扱説明書・クイックスタートガイドを確認します。GPUメーカーによっては、補助電源端子ごとに独立したPCI Expressケーブルを使うよう案内しています。
GPU側が独立ケーブルを指定している場合は、電源ユニットに分岐ケーブルが付属していても、その指定に合わせて接続します。
電源ユニットのケーブル仕様を確認する
同じ「8ピン」「6+2ピン」に見えても、電源ユニット側の設計やケーブル仕様はメーカー・シリーズごとに異なります。分岐接続を想定している製品もありますが、分岐を使うのは、そのモデルで認められていることを確認できた場合に限ります。メーカーによっては消費電力を条件に含める案内もあるため、ケーブル形状だけでなくGPUのW数も確認します。
説明書やメーカー情報で分岐接続の条件を確認できない場合は、GPU端子の本数分を個別のケーブルで接続してください。
8ピン×2・×3の判断は3ステップで進める
- STEP 1：GPUが必要とする8ピン端子数と消費電力を確認する
- STEP 2：GPUメーカーの説明書で、補助電源端子ごとの接続方法や独立接続の指定を確認する。
-
独立ケーブル指定あり：分岐は使わず、指定された本数・接続方法にそのまま従います。独立指定がない：PSUメーカーが、その電源ユニット・ケーブルで分岐接続を認める条件と消費電力の目安を確認します。
- STEP 3：GPU側・PSU側の両方が分岐を認めている場合だけ、分岐ケーブルを選べます。案内が食い違う、または情報が見つからない場合は、端子数に合わせて個別のケーブルを用意しましょう。
8ピン×2の場合
8ピン×2では、2本を個別に接続できる構成を基準に考えると判断が簡単です。分岐ケーブル1本で接続したい場合は、GPU側に独立接続の指定がなく、さらにPSUメーカーがそのモデル・ケーブル・消費電力の条件で2つのGPU側8ピンへの分岐を認めているか確認します。
たとえばCORSAIRはGPU側の消費電力が288Wを超える場合、単一の分岐ケーブルを推奨していません。このため、8ピン端子が2つあるという情報だけでなく、GPUの消費電力まで見て判断することが重要です。
8ピン×3の場合
8ピン×3では必要な接続数が増えるため、端子3つへそれぞれ給電できる構成を基準にします。Seasonicは225Wを超える高消費電力グラフィックボードで、2本または3本の独立したPCIeケーブルを強く推奨しています。製品によっては「分岐ケーブル1本＋独立ケーブル1本」のような構成を認める例もありますが、すべての電源ユニット・グラフィックボードに共通する方法ではありません。
分岐を組み合わせられるのは、GPUとPSU双方がその接続を認めているときだけです。「端子が3つあるから、とりあえず2本で埋めておこう」という決め方は避けましょう。

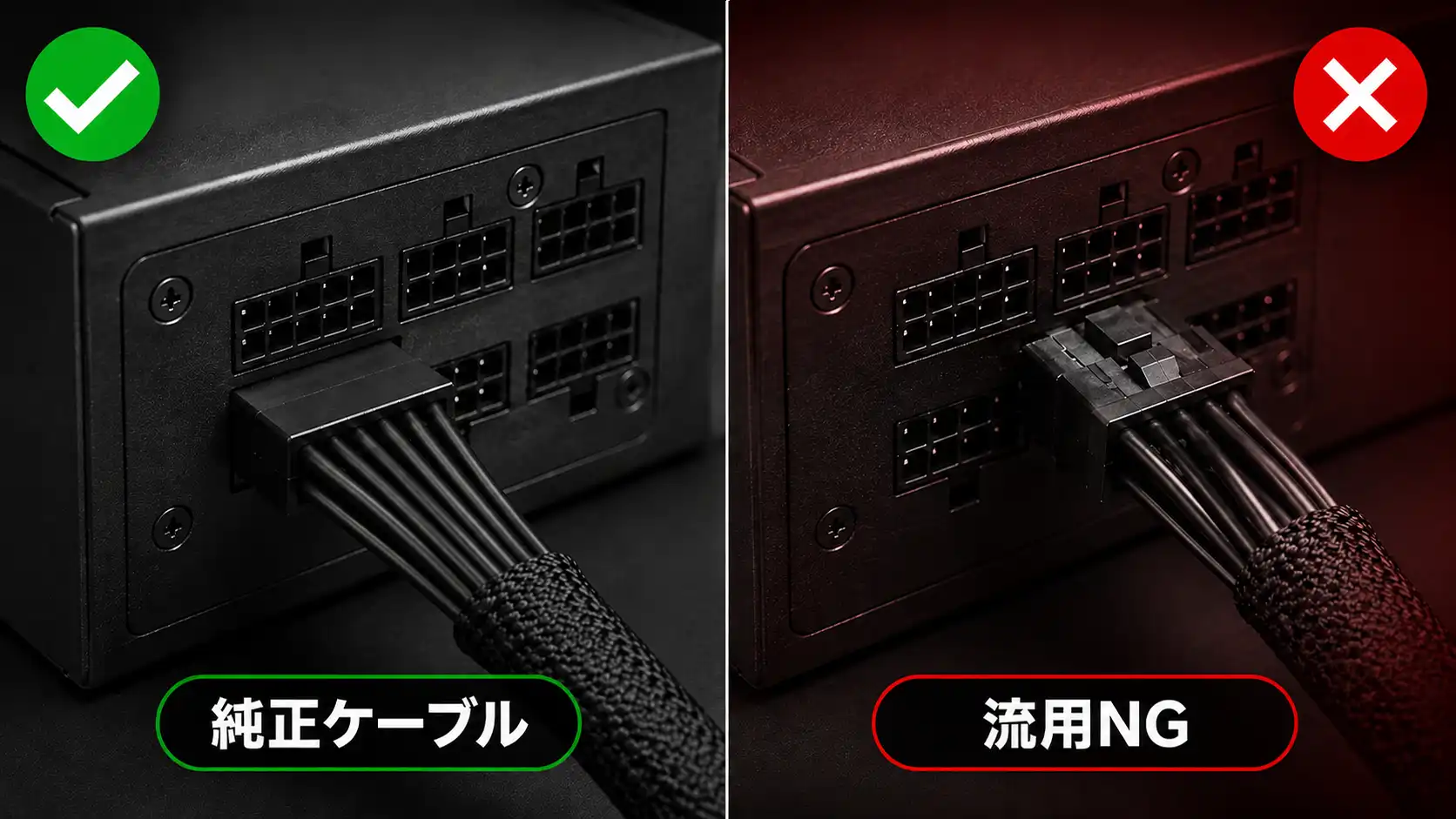

モジュラー式電源のケーブル流用に注意
別の電源ユニットのモジュラーケーブルを流用しない 電源ユニット側の8ピンコネクタは、外観が同じでも内部のピン配置がメーカー・シリーズで異なる場合があります。別の電源ユニットに付属していたPCI Expressケーブルを「挿さるから使える」と判断すると、パーツ故障につながる可能性があります。
Seasonicも各電源ユニットに付属する純正ケーブルを使用するよう案内しており、モジュラー式・セミモジュラー式電源でケーブルを追加する際は、次の手順で確認すると迷いにくくなります。
- 1 電源ユニットの型番を確認する メーカー名だけでなく、シリーズ・容量・型番まで確認します。
- 2 対応ケーブルの型番を確認する 同じメーカーでも世代やシリーズによって互換性が異なる場合があります。
- 3 CPU用8ピンとPCI Express用6+2ピンを混同しない 似た形状でも用途が異なります。ケーブルの表記を確認します。
補助電源コネクタを接続するときの注意点
この記事の主題は分岐ケーブルの可否判断ですが、8ピンPCI Express補助電源を使用するときも、次の基本事項は確認してください。
- PCの電源を切り、電源ケーブルをコンセントから抜いて作業する
- PCI Express用6+2ピンケーブルを使用し、CPU用EPSケーブルと混同しない
- コネクタが傾いた状態や半端な位置で止まっていないか確認する
- ケーブルやコネクタに変形・損傷がある場合は使用を中止する
16ピンの12V-2x6を使用するグラフィックボードは別の確認が必要です。 8ピンPCI Expressとはコネクタの形状・規格が異なり、分岐ケーブルの考え方もそのまま当てはまらないためです。
まとめ
グラフィックボードの8ピン補助電源で迷ったら、まずGPUの消費電力とメーカーの指定をチェックしましょう。CORSAIRの288W、Seasonicの225Wのように具体的な目安を示すメーカーもありますが、数値は共通の危険ラインではありません。W数と接続指定をセットで見ることが重要です。
分岐ケーブルは完全にNGではなく、GPU側に独立接続の指定がなく、PSUメーカーもそのモデル・ケーブル・使用条件で分岐を認めている場合に選択できます。条件がそろわない、または判断材料が不足している場合は、8ピン端子ごとに給電経路を分ける方法が安全側です。
また、モジュラー式電源では他製品のケーブルを流用せず、電源ユニットの型番に対応したケーブルを使用することが重要です。購入時から悩みにくくするなら、プラグイン対応（モジュラー式）の電源ユニットで、GPUが必要とする本数の独立したPCI Expressケーブルが付属している、またはメーカーから対応ケーブルを購入できる製品を選ぶと、将来グラフィックボードを交換するときにも接続方法を判断しやすくなります。
よくある質問（FAQ）
-
Q18ピン×2のグラフィックボードは必ずPCI Expressケーブルを2本使いますか？
必ずではありません。GPU側に独立接続の指定がなく、PSUメーカーがそのモデル・ケーブル・消費電力の条件で分岐接続を認めている場合は、分岐ケーブル1本で接続できるケースがあります。端子数だけでなくGPUのW数も確認し、条件を確認できない場合は2本を個別に接続する方法が安全側です。 -
Q26+2ピンは8ピンとして使えますか？
PCI Express用の6+2ピンで、グラフィックボード側が8ピンを必要としている場合は、6ピンと2ピンを組み合わせて8ピンとして接続します。CPU用の4+4ピンとは用途が違うため、ケーブル表記を確認してください。 -
Q3分岐ケーブルの片方だけ使ってもいいですか？
その電源ユニットの取扱説明書で禁止されていなければ、必要なコネクタだけを使用する構成が可能な製品があります。ただし、使用方法は電源ユニットごとに異なるため、メーカーの案内を確認してください。 -
Q4別の電源ユニットに付属していたPCI Expressケーブルを使えますか？
原則として流用しないでください。挿さって見えても内部の配線が対応しているとは限らず、パーツ故障の原因になります。使用中の電源ユニットの型番に対応したケーブルを選んでください。 -
Q58ピンではなく16ピンのグラフィックボードはどう接続しますか？
12V-2x6などの16ピンコネクタは、本記事の8ピンPCI Express分岐ケーブルとは別の規格です。使用するグラフィックボードと電源ユニットの対応を確認し、12V-2x6の専用記事で接続時の注意点を確認してください。
