ATX 3.1とは？「電源のルール」と「12V-2×6コネクタ」の解説
この記事は、グラフィックボードの買い替えを検討していて「ATX 3.1」という電源ユニットの表記の意味がわからない方、また今使っている電源をそのまま使い続けられるか知りたい方に向けた記事です。
ATX 3.0／3.1は電源ユニット本体が守る「ルール」、12V-2×6はケーブルの先についている「コネクタの形」を指す、別々の話です。「ATX 3.1」という表記だけを見て「新しいから安心」「古いから危ない」と判断してしまうと、実際に必要なコネクタが付いていない電源を選んでしまうことがあります。
この記事では、この2つを分けて考えながら、ATX 3.0から何が変わったのか、今の電源を買い替える必要があるのか、購入時に何を確認すればよいのかを、図解をまじえて順番に説明します。
この記事でわかること
- ATX 3.1と12V-2×6は何が違うのか
- ATX 3.0の電源はそのまま使えるのか
- 今の電源がグラフィックボードに対応しているか確認する方法
- 電源を買い替える場合に何を確認して選べばよいのか
まず確認：今の電源、買い替えが必要？
詳しい仕組みの前に、まずは自分がどのパターンに近いかを確認してみましょう。
| あなたの状態 | 判定 |
|---|---|
| 使う（使っている）グラフィックボードの補助電源が、従来型の8ピン（6+2ピン）である。 | 気にしなくてOK ATX 3.1・12V-2×6は必須ではない |
| 12V-2×6（16ピン）を使うGPUで、電源はATX 3.0または3.1と表記されているが、コネクタの搭載有無をまだ確認していない。 | コネクタの確認を 商品仕様欄をチェック |
| 12V-2×6を使うGPUに買い替え予定だが、今の電源にそのコネクタがなく、変換アダプタ頼みの接続になりそう。 | 買い替えを検討 ネイティブ対応の電源へ |
「ATX 3.1かどうか」よりも先に、実際に使うGPUのコネクタと電源側の実装を確認することが近道です。詳しい理由とチェック方法を、このあと順番に見ていきましょう。
ATX 3.1とは｜まず「電源本体のルール」と「コネクタの形」を分けて考える

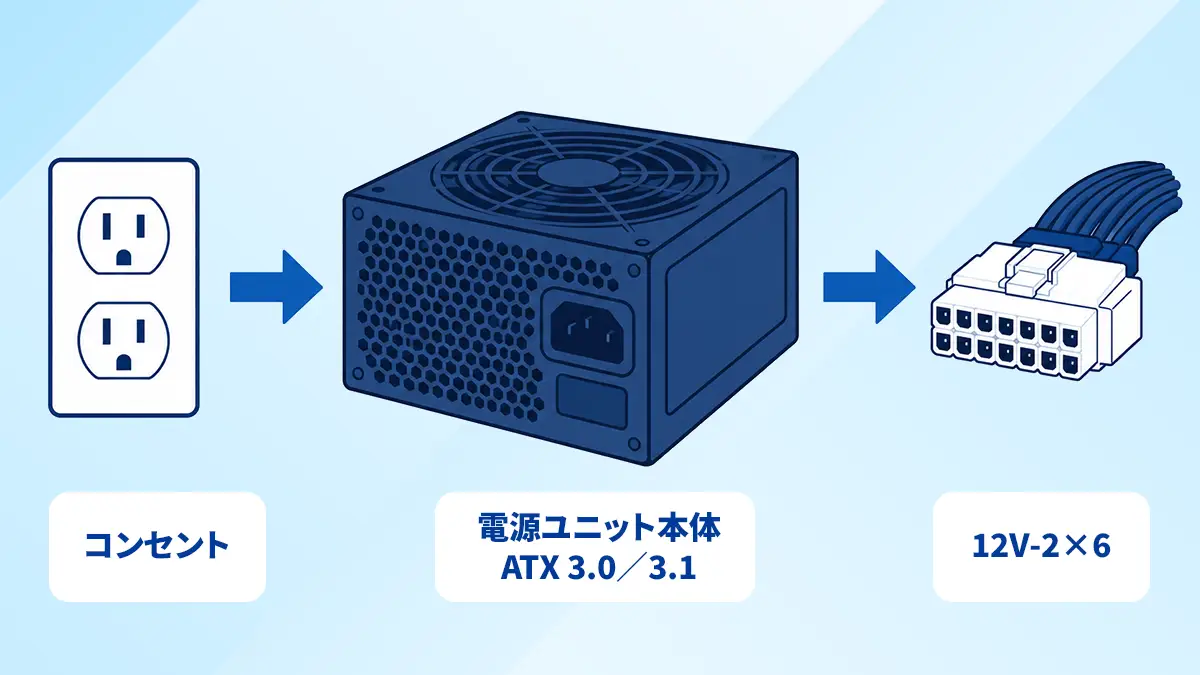

ATX 3.1がわかりにくい一番の理由は、「ATX 3.1」と「12V-2×6」がセットの名前のように語られることが多いからです。まずはこの2つの役割を、図で分けて確認しておきましょう。
-
コンセント
家庭のAC電源 -
電源ユニット本体
ATX 3.0／3.1
本体が守るべきルール（電圧・保護機能・保持時間など） -
12V-2×6
GPUにつなぐケーブル先端のコネクタの形
最大600W
ATX 3.0／3.1は、電源ユニット本体の「ルール」
ATX（Advanced Technology eXtended）は、電源ユニット本体が守るべきルールをまとめた規格です。「電圧をどのくらい安定させるか」「停電した瞬間、あと何ミリ秒だけ電気を流し続けられるか」「急な負荷の変動にどこまで耐えるか」といった条件が決められています。
最近のハイエンドなグラフィックボードは、一瞬だけ普段よりずっと大きな電力を必要とする瞬間があります。ATX 3.0は、その一瞬の変動に電源ユニットが耐えられるよう作られたルールで、ATX 3.1はそこからさらに手直しをした最新版、という位置づけです。
12V-2×6は、GPUにつなぐケーブルの「コネクタの形」
12V-2×6は、グラフィックボードに電力を送るためのコネクタの形そのものを指す規格です。ケーブルの先についている、あの16本ピンのコネクタです。1本で最大600Wまで送れます。
ここで大事なのが、「ATX 3.1対応の電源だから、必ず12V-2×6コネクタが付いている」とは限らないという点です。ATX 3.1はあくまで電源ユニット本体側のルールで、コネクタの形をどうするかは製品ごとに異なります。実際、Intelの電源設計資料では、消費電力の大きい電源（目安として450Wを超えるクラス）には12V-2×6コネクタが搭載されていることを前提に電気的な試験基準が組まれていますが、これは搭載そのものを義務づける記載ではありません。必要な場合は、規格名だけでなく製品ページの「コネクタ」欄を必ず確認しましょう。
ATX 3.0とATX 3.1の違い
ATX 3.0からATX 3.1への変更は、実はそれほど大がかりなものではありません。電源ユニット選びで押さえておきたいのは、主に次の2点だけです。「ホールドアップ時間」という数字の基準が変わったこと、そしてこれと同じタイミングで、GPU用コネクタの名前が12VHPWRから12V-2×6に変わったことです。
| 項目 | ATX 3.0 | ATX 3.1 |
|---|---|---|
| ホールドアップ時間 | 全負荷時17msが基準 | 全負荷時12msが必須（80%負荷時17ms推奨） |
| 大きな負荷変動への対応 | ATX 3.x世代として規定あり | 同様に規定あり（大きな上乗せはなし） |
| GPU用16ピンコネクタ | 登場当初は12VHPWRが中心 | 12V-2×6が主流（規格準拠だけでは搭載を保証しない） |
| 最大供給電力 | 16ピン系コネクタは最大600Wで共通（ATX 3.0／3.1とも） | |

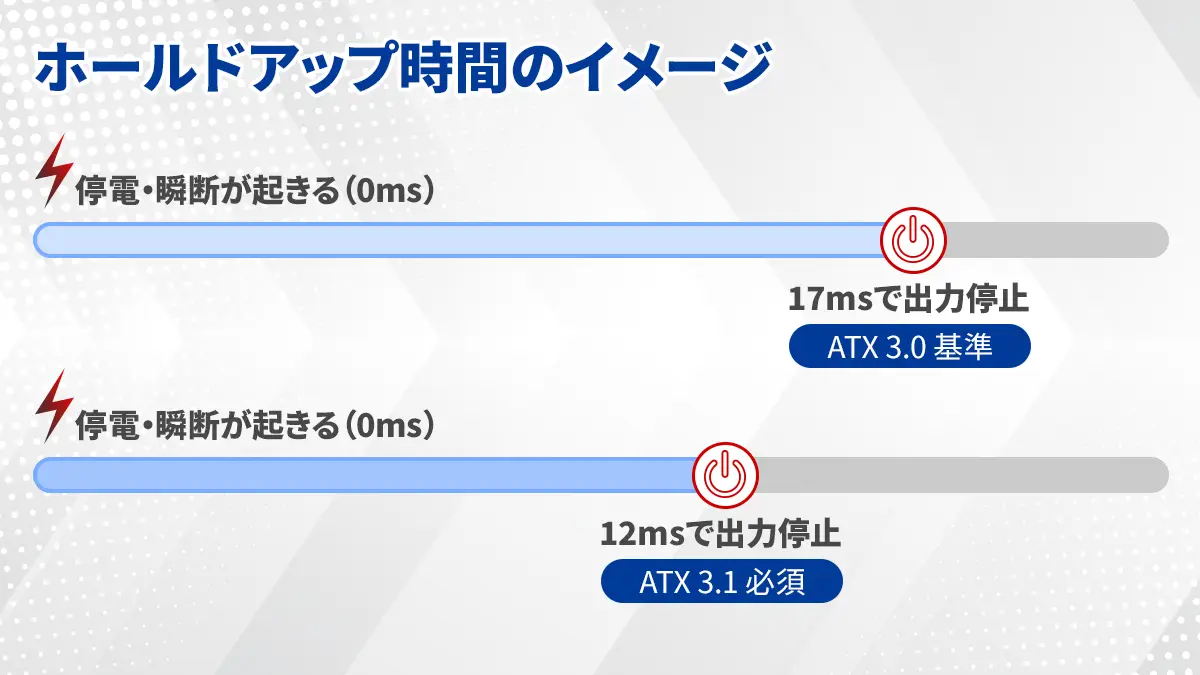

ホールドアップ時間は「停電してから電源が落ちるまでの短い猶予」
電源ユニットの中には、電気を少しだけ蓄えておく部品が入っています。停電やコンセントの一瞬の瞬断があっても、その蓄えのおかげでパソコンがすぐには落ちません。この「蓄えでどれだけ持ちこたえられるか」という時間が、ホールドアップ時間です。数十秒ではなく、ミリ秒（1000分の1秒）単位のごく短い時間の話です。
ATX 3.1では、100%負荷時の必須条件が12ms、80%負荷時では17msが推奨となっています。設計の自由度は上がりますが、実製品のホールドアップ時間は製品ごとに異なるため、ATX 3.1という規格名だけで個別製品の性能を判断することはできません。
12V-2×6はATX 3.1の「必須装備」ではない
誤解しやすい見方：
ATX 3.1対応電源なら、必ず12V-2×6が付いている。
実際の確認方法：
ATX 3.1の表記とは別に、「GPU用16ピン補助電源」「12V-2×6」の搭載有無を製品仕様で確認する。
新しい電源を選ぶときは「ATX 3.1かどうか」だけでなく、使うGPUに必要なコネクタが実装されているかまで確認することが大切です。
つまり、いま使っている電源が「ATX 3.0」でも、ホールドアップ時間の基準を理由に急いで買い替える必要はありません。

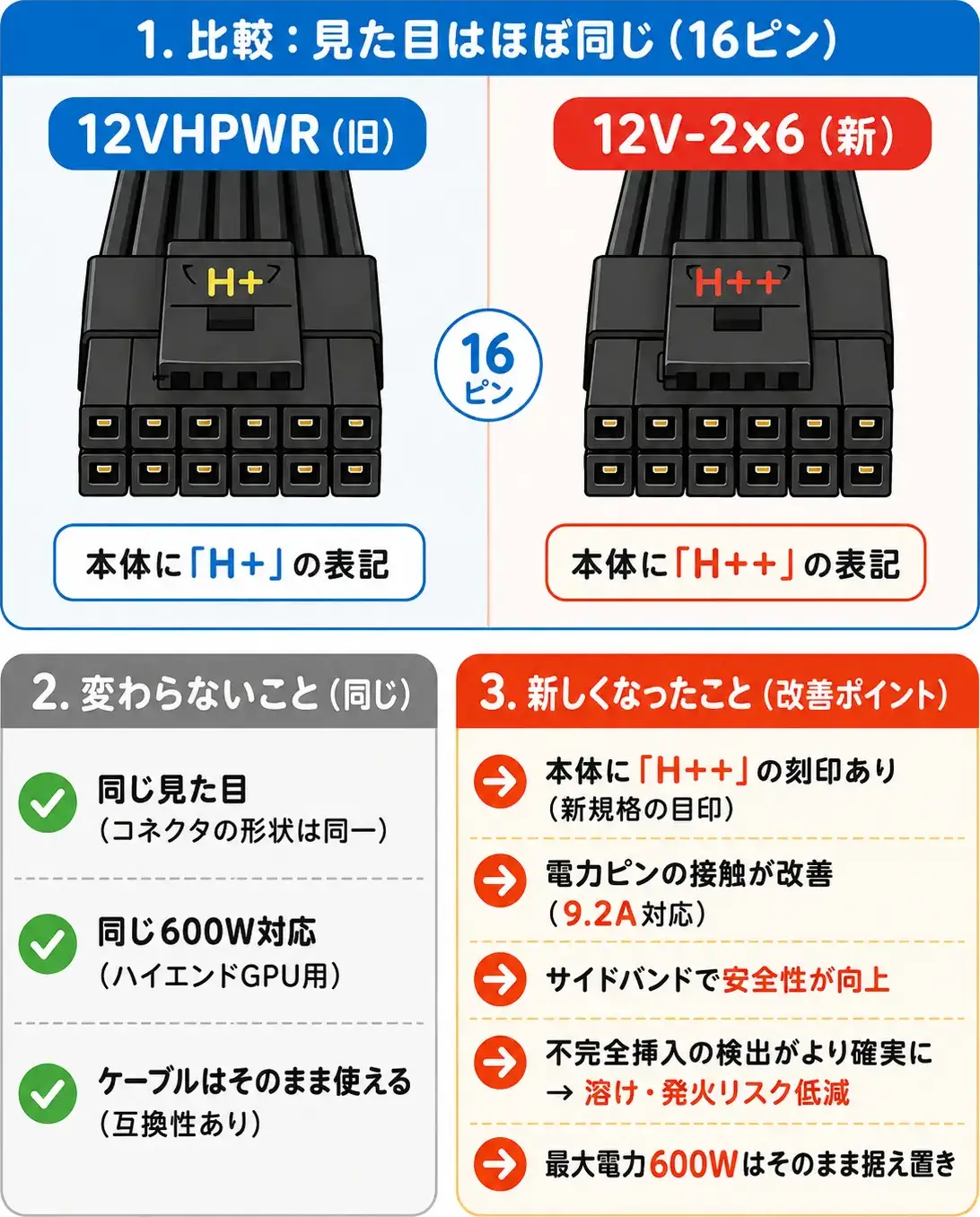

12VHPWRと12V-2×6は何が変わったのか

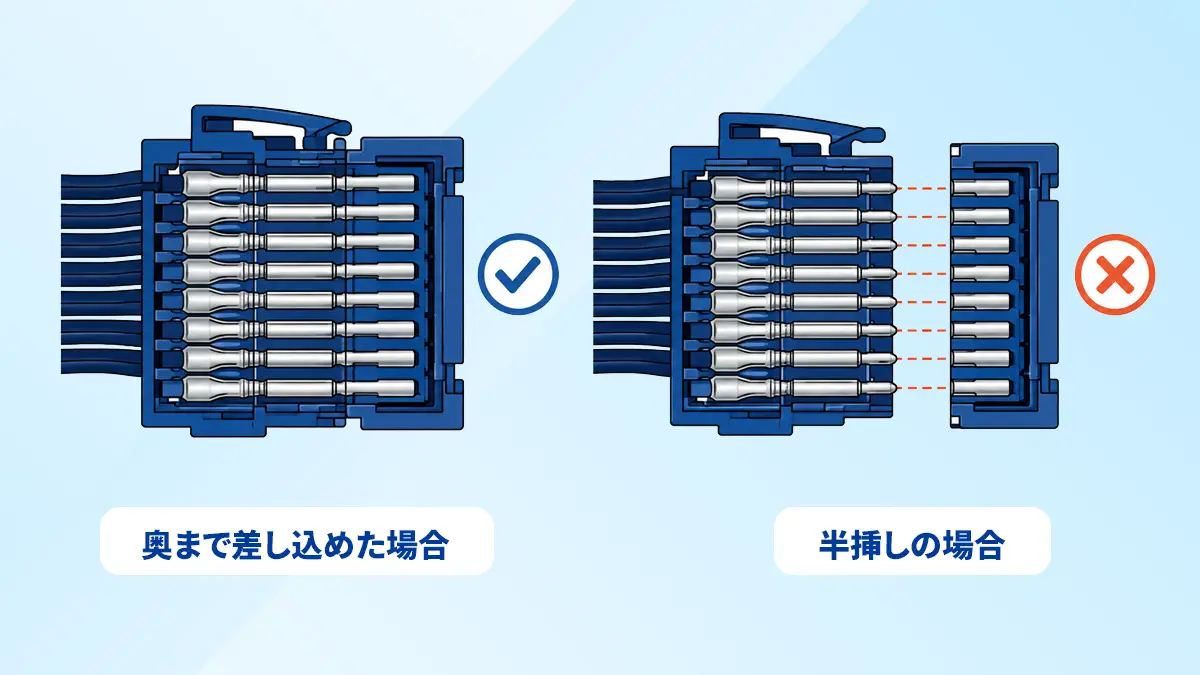

見た目より「接触する順番」が変わった
初期の12VHPWRコネクタは、奥までしっかり差し込まれていない状態で使われると発熱・溶融するトラブルが一部で報告されていました。12V-2×6は、この問題を受けて設計を見直した後継のコネクタです。コネクタ内部の端子の長さが変わっています。
- 12VHPWR 半挿しでも信号端子が接触する余地があり、接触不良時の信頼性が課題になりました。
- 12V-2×6 電力ピンを長く、センスピンを短くし、電力端子が十分に入った後で信号端子が接触しやすい設計です。
- 奥まで差し込めた場合 電力ピンが先に確実に接触し、その後センスピンが接触。利用可能な電力情報を正しく伝えやすくなります。
- 半挿しの場合 センスピンが接触しないため、GPU側が「まだ安全に電力を受け取れる状態ではない」と判断し、電力を使い始めない仕組みになっています。
ケーブル互換性は「形が合う」と「使い回してよい」を分けて考える
Intelの現行ガイドでは、12VHPWRから12V-2×6への変更で主に変わったのは電源ユニット側の差し込み口（本体に固定されている部分）で、ケーブルの先端についているプラグ側は形を変えずに使える設計とされています。
ここで注意したいのが、あなたが今使っているケーブルをそのまま使い続けてよいかという点です。次の1点だけは必ず確認してください。
別の電源ユニットからモジュラーケーブルを流用しない
コネクタ形状が同じでも、電源ユニット本体側のピン配列はメーカーやシリーズで異なる場合があります。別の電源ユニットに付属していたケーブルを「挿さるから」という理由で使い回すのは避け、必ず使用する電源ユニットで指定されたケーブルを使ってください。メーカーが互換性を明示している場合のみ、その案内に従います。
つまり、「12VHPWRと12V-2×6のプラグ・ヘッダーは接続互換性を考慮している」という話と、「異なる電源ユニット間でケーブルを自由に流用できる」という話は別です。
ATX 3.1対応だけでは安全性を判断できない
ATX 3.1は新しい規格ですが、規格名だけを見て「ATX 3.1なら安全、ATX 3.0なら危険」と分けるのは適切ではありません。ATX 3.0にも大きな負荷変動へ対応する要件があり、12V-2×6もATX 3.1の必須装備ではないためです。
-
1 必要なコネクタ
GPUが12V-2×6を必要とするなら、電源側にネイティブの12V-2×6があるか確認。 -
2 必要な電源容量
GPUメーカーやグラフィックボードメーカーが示す推奨電源容量を確認。 -
3 正しい接続
付属・指定ケーブルを使い、コネクタを奥まで確実に差し込む。
80PLUS認証は「安全性の等級」ではない
80PLUS Bronze、Gold、Platinumなどは、主に電源ユニットの変換効率を示す認証です。Goldだから接点トラブルが起きない、Platinumだから保護回路が優れている、といった安全性を直接示す等級ではありません。
電源を選ぶときは、80PLUS認証だけでなく、必要容量、必要コネクタ、保証、メーカーの仕様・サポート情報などをあわせて確認しましょう。
今ATX 3.0電源を使っている場合
使用中のATX 3.0電源が、GPUメーカーの推奨容量を満たし、必要な補助電源コネクタを備え、正しい指定ケーブルで接続できているなら、ATX 3.1ではないという理由だけで急いで交換する必要はありません。
一方で、新しく高消費電力GPUへ交換し、現在の電源に必要な12V-2×6コネクタがない、容量が足りない、変換アダプタに頼る構成になる、といった場合は電源交換を検討しやすいタイミングです。
自分の電源で確認する方法
「実際に自分の電源がどうなっているか」は、次の手順で確認できます。
- 電源ユニットの型番を控える：本体の側面や底面に貼られているラベルで、メーカー名と型番を確認します。
- メーカーの製品ページでスペック表を検索する：控えた型番でメーカー公式サイトを検索し、コネクタの欄を確認します。
- 「12V-2×6」「16ピン」といった表記の有無を確認する：「ATX 3.1」という規格名だけでなく、コネクタの搭載を示す表記があるかを見ます。
- 不明な場合はケーブルの先端を目視で確認する：電源ユニットから伸びるケーブルの先端が16ピンの平たいコネクタかどうかを確認します。
確認作業は電源を切った状態で
ケース内部を触る際は、感電やパーツ破損を防ぐため、PCをシャットダウンし電源ケーブルを抜いてから作業しましょう。
自分のGPUにATX 3.1は必要？確認する順番
GPUのシリーズ名だけで「ATX 3.1が必要」と決めるより、実際に購入するグラフィックボードの仕様を確認するほうが確実です。同じGPUチップでも、メーカーやモデルによって補助電源コネクタの構成が違う場合があります。
-
1 グラフィックボードの商品仕様で「必要な補助電源」を確認する
12V-2×6／16ピンの場合
ネイティブ12V-2×6を備えた電源を優先。あわせてGPUメーカーの推奨電源容量を満たすか確認します。 6+2ピン／8ピンの場合
ATX 3.1は必須条件ではありません。必要な8ピン本数と推奨容量を満たす電源を確認します。 -
2 現在の電源で容量・コネクタ・指定ケーブルを満たせるなら、そのまま使えるかを確認する
-
3 新しく買う場合は、将来のGPU交換も考え、必要に応じてATX 3.1＋12V-2×6搭載モデルを候補にする
判断軸は「ATX 3.1かどうか」より先に、実際のGPUが要求する補助電源と推奨容量です。
12V-2×6を使うGPUの場合
12V-2×6を直接使用するグラフィックボードでは、対応コネクタをネイティブ搭載した電源を選ぶと配線が分かりやすく、変換アダプタを減らせます。ドスパラのグラフィックボード一覧では、「必要な補助電源」で16ピン（12V-2×6）を絞り込んで確認できます。
従来型8ピンを使うGPUの場合
8ピン（6+2ピン）の補助電源を使用するグラフィックボードでは、ATX 3.1であること自体は必須ではありません。必要な8ピンの本数、電源容量、電源ユニットの品質・保証などを確認して選びましょう。
ATX 3.1電源を選ぶときのチェックポイント
ATX 3.1対応電源を選ぶ場合も、規格名だけで決めるのではなく、次の3点を順番に確認すると迷いにくくなります。
-
1 推奨電源容量GPU・CPUを含めた構成に対し、メーカー推奨値を満たしているか。
-
2 補助電源コネクタ12V-2×6または8ピンが、必要な本数だけ用意されているか。
-
3 付属ケーブルGPU接続に使う指定ケーブルが付属し、変換アダプタを減らせるか。
容量はGPUメーカーの推奨値から確認する
必要な電源容量は、グラフィックボードの消費電力だけでなく、CPUやほかのパーツも含めて考えます。まずはGPUメーカー・グラフィックボードメーカーが示す推奨電源容量を確認し、構成に合った容量を選びましょう。
ATX 3.1と12V-2×6を両方確認する
ドスパラの電源ユニット一覧では、「対応規格」でATX 3.1、「GPU用16ピン補助電源」で12V-2×6搭載モデルを絞り込めます。ATX 3.1だけで絞るのではなく、GPUが16ピンを必要とする場合はコネクタ条件も合わせて確認してください。
変換アダプタを使う場合
GPUメーカーが付属・指定する変換アダプタを使用し、必要な8ピン本数をすべて接続してください。接続箇所が増えるため、コネクタが奥まで入っているか、ケーブルに無理な力がかかっていないかを確認します。
電源ユニットのモジュラーケーブルは他製品から流用しない
- 同じメーカーでもシリーズによって本体側ピン配列が違う場合があります。
- 必ず使用する電源ユニットに付属・指定されたケーブルを使ってください。
- 互換ケーブルを使う場合は、電源メーカーがその型番との互換性を明示していることを確認してください。
電源ユニット全般の選び方は、以下の記事もあわせて確認できます。
まとめ
ATX 3.0／3.1は電源ユニット本体そのものが守る「ルール」、12V-2×6は電源ユニットからGPUへ伸びるケーブルの先端についている「コネクタの形」です。この2つは別々に決まるので、「ATX 3.1」と書いてあるだけでコネクタの形（12V-2×6の有無）まで自動的には決まりません。
ATX 3.0からATX 3.1へのわかりやすい変更点は、ホールドアップ時間の基準が全負荷時17msから12msへ変わったこと。もうひとつは、GPU用コネクタが12VHPWRから12V-2×6へ端子設計を見直されたことです。ただし後者は、ATX 3.1に準拠していれば自動的に付いてくるものではありません。
電源を選ぶときは、まず使用するGPUが必要とする補助電源コネクタと推奨電源容量を確認し、その条件を満たす電源ユニットを選びましょう。12V-2×6が必要な場合は、ATX 3.1という規格名だけでなく、実際にそのコネクタが搭載されているかまで、製品ページで確認することが大切です。
よくあるご質問（FAQ）
-
Q1今使っているATX 3.0電源は、ATX 3.1へ買い替える必要がありますか？
現在の電源がGPUメーカーの推奨容量を満たし、必要な補助電源コネクタを備え、指定されたケーブルで正しく接続できているなら、ATX 3.1ではないという理由だけで急いで交換する必要はありません。 -
Q2ATX 3.1対応なら、必ず12V-2×6コネクタが付いていますか？
必ずではありません。ATX 3.1はあくまで電源ユニット本体側のルールで、コネクタの形は製品ごとに異なります。Intelの電源設計資料では、450Wを超えるクラスの電源には12V-2×6コネクタが搭載されていることを前提に電気的な試験基準が組まれていますが、搭載そのものを義務づける記載ではありません。GPUが12V-2×6を必要とする場合は、電源の商品仕様欄で実際の搭載有無を確認してください。 -
Q3電源をATX 3.1にすると、ゲームの性能（fps）は上がりますか？
基本的に上がりません。ATX 3.1は電力供給の安定性・安全性にかかわる規格で、性能向上を目的としたものではありません。fpsを左右するのはGPUやCPU本体の性能であり、電源はあくまでそれらに必要な電力を安定して届ける役割です。 -
Q412VHPWRのケーブルを12V-2×6で使えますか？
Intelの仕様上、12VHPWRから12V-2×6への変更は主に電源ユニット側の差し込み口で、ケーブルの先端のプラグ部分は形を変えずに使える設計です。ただし、別の電源ユニットに付属していたモジュラーケーブルを流用してよいという意味ではありません。必ず使用する電源ユニットに付属・指定されたケーブルを使用してください。 -
Q580PLUS Goldなら安全性も高いですか？
80PLUSは主に変換効率を示す認証で、コネクタの接触不良や保護回路の性能を直接示す安全性等級ではありません。必要容量、コネクタ、保証、製品仕様などもあわせて確認してください。 -
Q6マザーボードやCPUにも「ATX 3.1対応」が必要ですか？
電源ユニット選びでは、マザーボードやCPUに「ATX 3.1対応」という表記があるかを探す必要はありません。マザーボード用24ピンやCPU用補助電源など、必要なコネクタと電源容量を確認します。12V-2×6は主に高消費電力GPU向けの補助電源コネクタです。
