12V-2x6コネクタとは？曲げ方・端子の遊び・正しい挿し方を解説
この記事は、GPUの補助電源として使われる12V-2x6コネクタについて、ケーブルを曲げても大丈夫か、端子のわずかな動きは異常なのか、正しい挿し方がわからず不安な方に向けた記事です。
12V-2x6は、旧規格の12VHPWRで課題となった「奥まで挿し込まれていない状態でも一定の電力が流れてしまう」という問題を踏まえて改良されたコネクタです。ただし、正しく使わなければ発熱や接触不良のリスクが残ることに変わりはありません。
この記事では、コネクタの仕組みから、安全な曲げ方、端子の「遊び」が正常かどうかの見分け方、焼損を防ぐ正しい挿し方までを、図解をまじえて順番に説明します。
この記事でわかること
- 12V-2x6と12VHPWRの違い、H+・H++表記の確認方法
- ケーブルを安全に曲げる位置と、避けたい取り回し方
- 端子の「遊び」が正常な場合と、使用を中止すべき状態
まず確認｜その状態で使って大丈夫？
詳しい仕組みの前に、まずは今の状態がどのパターンに近いかを確認してみましょう。
| 状態 | 判定 |
|---|---|
| コネクタの根元は直角に曲げていない。奥までしっかり挿さっており、ロックがかかっている。 | 多くの場合は正常そのまま使用して問題ない状態です |
| コネクタの根元近くで急に曲げている、または奥まで挿しきれず隙間が残っている・ロックがかからない。 | 使用前に確認を無理に押し込まず原因を確認 |
| 焦げたにおい、変色、溶け、端子の大きな変形がある。 | 使用を中止電源を切りメーカーへ相談 |
最も重要なのは、隙間が残らない位置までまっすぐ挿し込み、ロックと配線状態を確認することです。曲げ方・端子の遊び・正しい挿し方について、詳しい理由とチェック方法をこのあと順番に見ていきましょう。
12V-2x6コネクタとは
12V-2x6は、GPU用の補助電源として使われる16ピン規格です。12本の電源ピンと4本のセンスピンで構成され、ケーブルが供給できる電力をグラフィックボードへ伝えます。
供給電力は、GPUの消費電力に応じて最大600W、450W、300W、150W、または0Wの段階で制御される仕組みです。規格上は675Wまで対応する場合もあります。
12VHPWRとの違いは、ピンの長さ

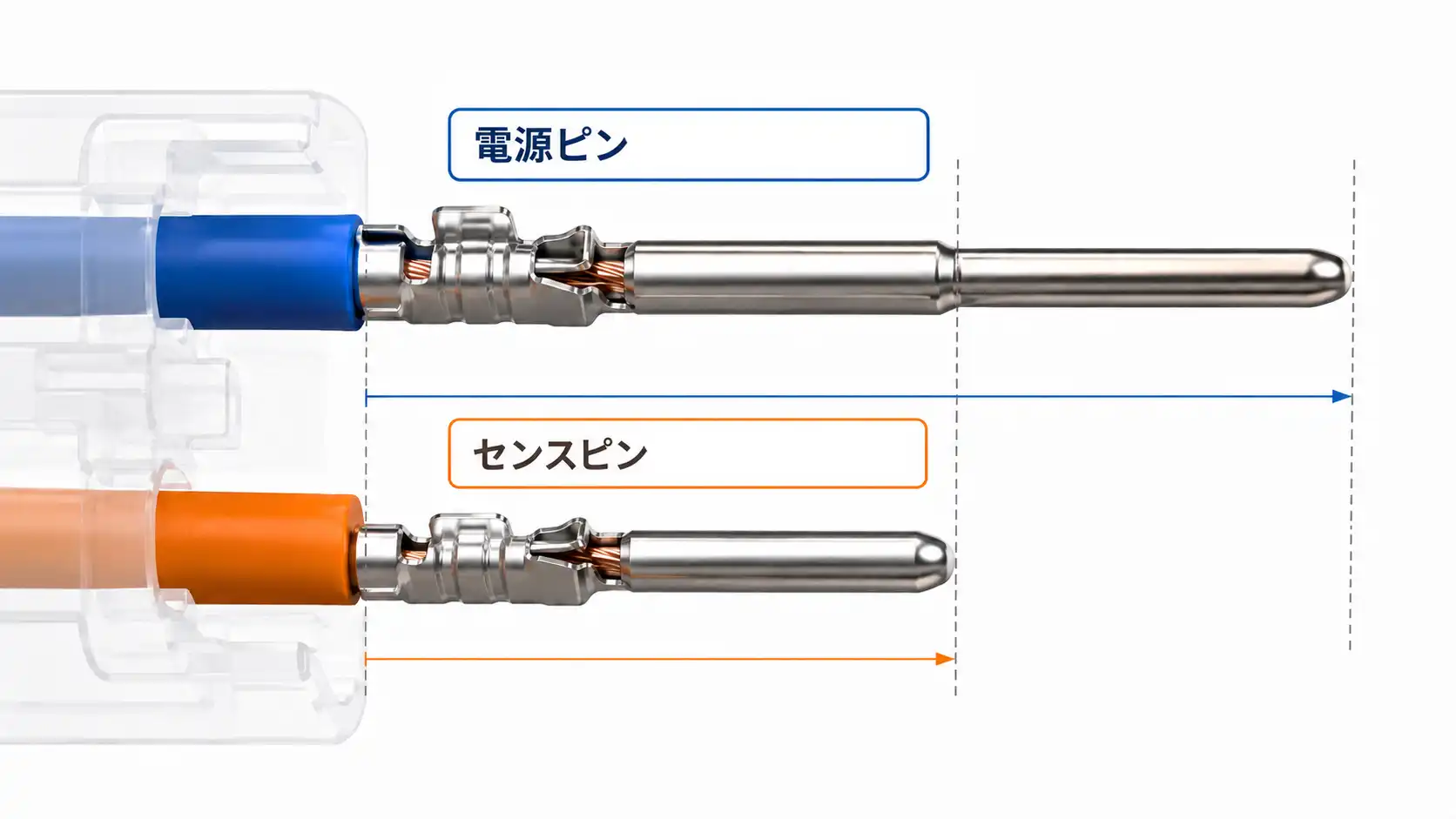

12V-2x6は、旧規格の12VHPWRで課題となった「半差しの状態でも一定の電力が流れる可能性」を踏まえて改良された規格です。電源ピンをわずかに長くし、4本のセンスピンを短くすることで、奥まで挿し込まれていない場合はGPUが高出力モードに入りにくい構造になっています。
| 比較項目 | 12VHPWR | 12V-2x6 |
|---|---|---|
| 位置づけ | 旧規格 | 改良規格 |
| 電源ピン | 従来の長さ | わずかに長い |
| センスピン | 長い | 短い |
| 半差し時 | 一定の電力が流れる可能性がある | 高出力になりにくい |
| ケーブル形状 | 基本的に共通の16ピン形状 （12VHPWR／12V-2x6とも） |
|
グラフィックボードや電源ユニットの型番によっては、この長さの差がコネクタ側面の刻印にも反映されています（詳しくは次項）。差し込みが浅いとどうなるかは、後述の「端子の『遊び』は正常？」「焼損を防ぐ正しい挿し方」で具体的に解説します。

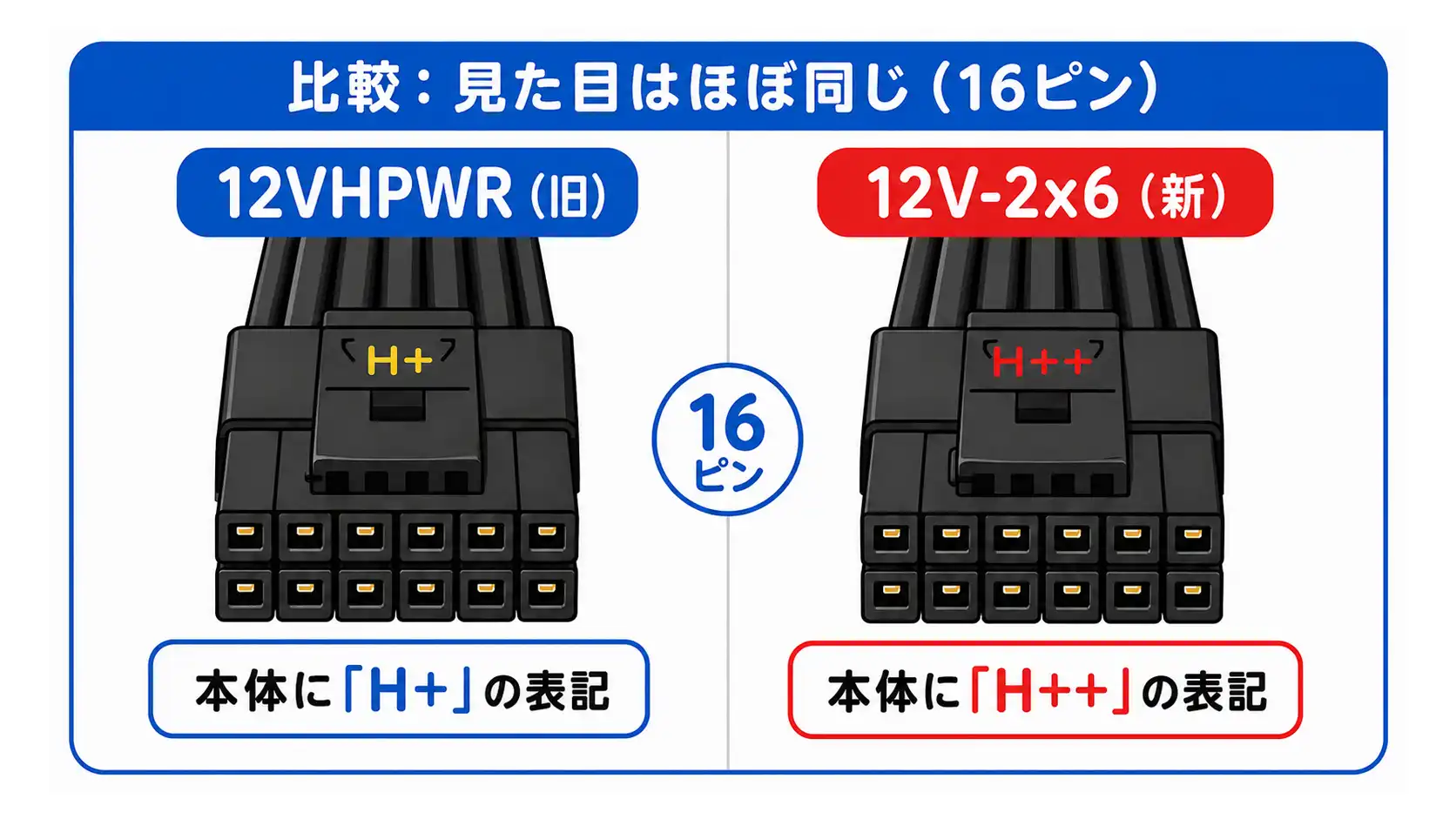

H+とH++は見分ける目安
GPUや電源ユニットのソケット側面には、「H+」または「H++」と刻印されている場合があります。一般的に、H+は12VHPWR、H++は12V-2x6を示す目安です。
刻印だけでは断定できません
刻印は本来ソケット側に付けられるものです。一部のケーブルにはメーカー独自のH++表記があるため、確実に確認する場合はGPUや電源ユニットの製品仕様・マニュアルを確認してください。
12V-2x6ケーブルは曲げても大丈夫？
ケーブルは曲げても使えます。ただし、コネクタの根元で急角度に折り曲げず、根元から距離を取って緩やかに曲げることが重要です。
コネクタのハウジング部分に近い位置で水平方向・垂直方向へ強く曲げると、内部端子とピンの接触が不安定になり、局所的な発熱につながる可能性があります。
-

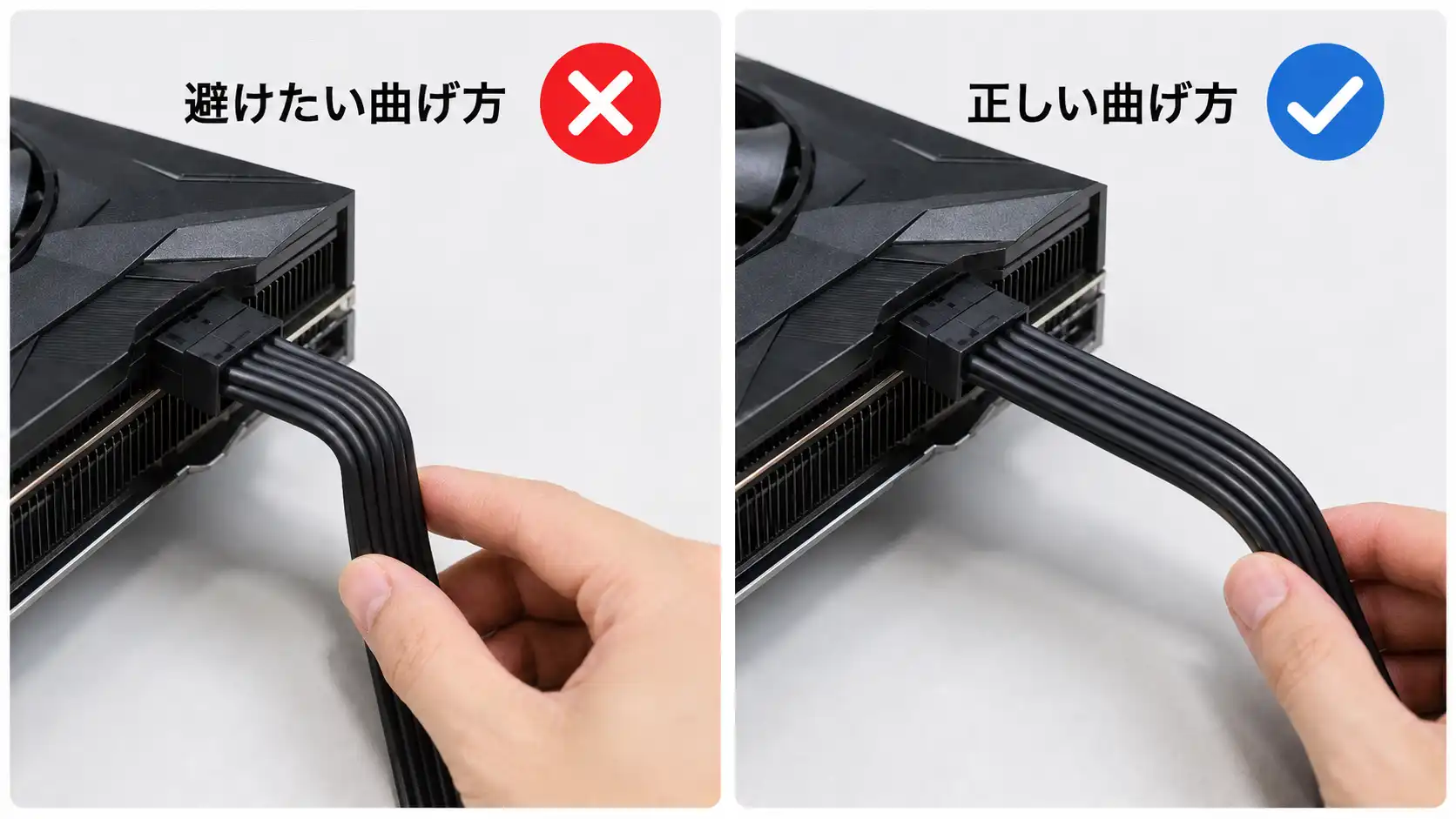

避けたい曲げ方
コネクタの根元で直角に近い角度で折れている状態。すぐ近くで曲げると発熱リスクが高まります。
-
正しい曲げ方
根元から30〜40mm程度は直線を保ち、その先で緩やかな角度に曲げます。
安全に取り回す4つのポイント
- コネクタの根元付近は、ある程度まっすぐな状態を保つ
- 根元から離れた位置で、緩やかなカーブを描くように曲げる
- ケース側面のパネルでケーブルを強く圧迫しない
- 高負荷なGPUでは、余裕のあるケーブル長とケース内レイアウトを確保する
ケース内のスペースが狭い場合は、電源ユニットメーカーが対応を明記しているL字型ケーブルやカスタムケーブルも選択肢になります。出どころが不明な変換ケーブルやアダプタは避け、対応製品として案内されているものを選びましょう。
端子に「遊び」があるのは正常？
わずかな前後の動きは、多くの場合は正常です。ケーブル側の端子をGPU側の固定ピンへ導き、無理なく挿し込めるように設けられています。
遊びがまったくないと、挿し込む際の抵抗が大きくなり、端子の摩耗が進みやすくなります。ケーブルメーカーの一例では、0.25〜0.55mm程度の前後の可動域を仕様として採用しており、この程度の遊びは想定内とされています。
端子の「遊び」が生まれる仕組み
-
コネクタハウジング
端子（前後0.25～0.55mm程度の可動域）
-
位置合わせ
端子がGPU側の固定ピンへ導かれる
-
GPU基板側
固定ピンに着座し、遊びはなくなる
奥まで挿し込むと端子が安定し、遊びはなくなります。逆に遊びが少なすぎると挿入力が上がり、挿抜時の摩耗がかえって増えます
つまり、未接続の状態で端子が多少前後するのは構造上の仕様であり、それ自体は異常ではありません。奥まで挿し込んだあとにその状態を保てているかどうかは、記事冒頭の「まず確認」の表と、次の「正しい挿し方」で確認してください。

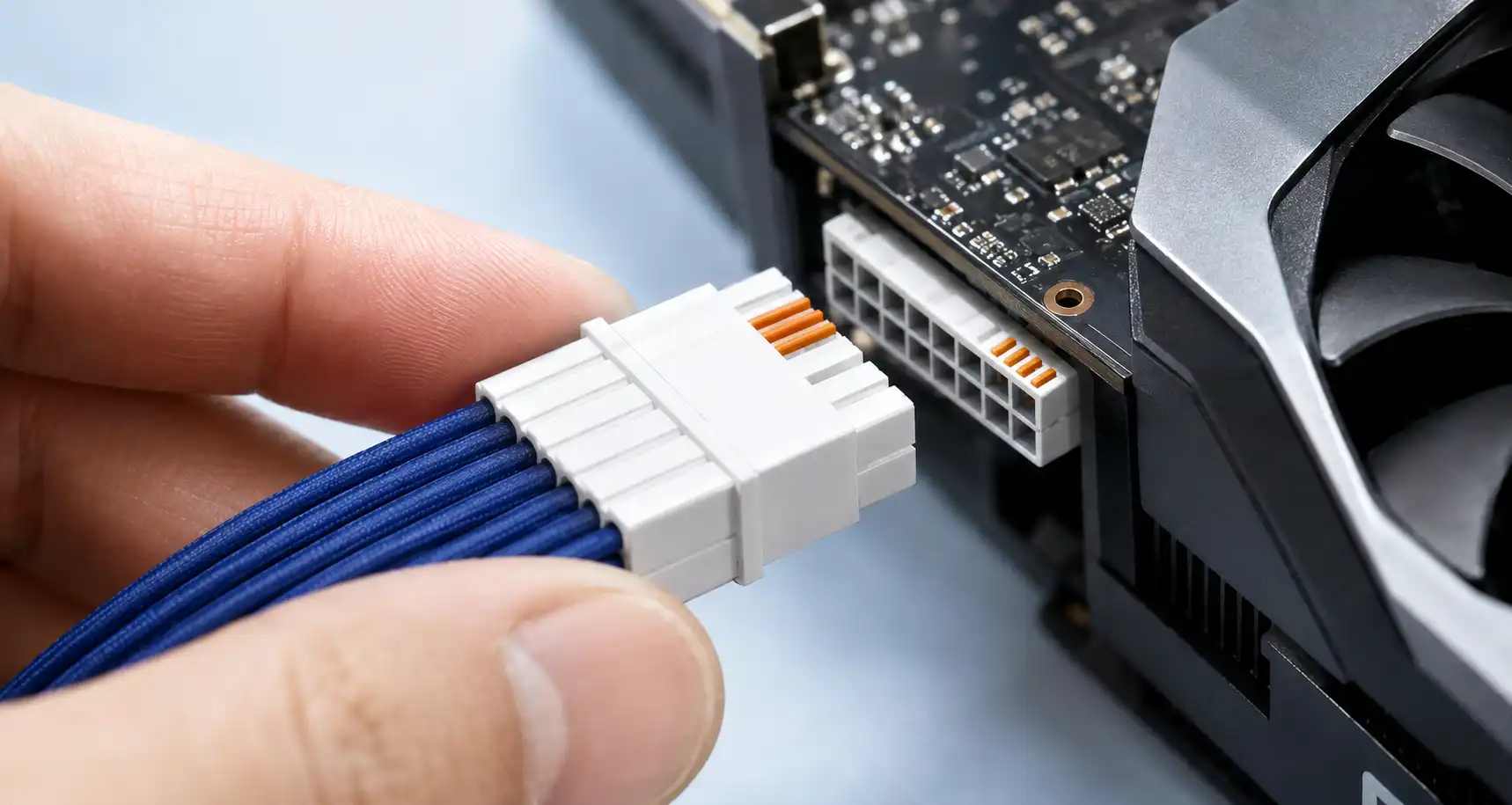

焼損を防ぐ正しい挿し方
12V-2x6や旧規格の12VHPWRでは、半差しやコネクタ付近の強い曲げが、発熱・焼損トラブルの一因として指摘されています。次の順番で確認してください。
- 1 PCと電源ユニットの電源を切る 作業前にPCをシャットダウンし、電源ユニットのスイッチを切って電源ケーブルを抜きます。
- 2 コネクタの向きとロック位置を合わせる 斜めに入れず、ソケットに対してまっすぐ合わせます。
- 3 ロックがかかる位置まで奥へ挿す コネクタとソケットの間に目立つ隙間が残っていないか確認します。
- 4 根元をまっすぐ保って配線する 接続後すぐに折り曲げず、距離を取って緩やかに取り回します。
ケーブル部分を強く引っ張らないでください 挿し込み後はコネクタ本体を持ち、ロックがかかって簡単に抜けないことを確認します。
焼損を防ぐために避けたい状態
次のような状態で使用しない
- コネクタが最後までロックされていない半差しの状態
- コネクタのすぐ近くでケーブルを強く折り曲げている状態
- ケース側面でケーブルやコネクタを圧迫している状態
- 対応が確認できない変換ケーブルやアダプタを使用している状態
電源容量には余裕を持たせる
GPUの表示消費電力だけでなく、瞬間的な負荷変動も考慮します。目安として100〜200W程度の余裕を見込む考え方がありますが、GPUメーカーが示す推奨電源容量を優先してください。
対応するグラフィックボード・電源ユニット
12V-2x6コネクタは、主にRTX 40 SUPERシリーズ以降やRTX 50シリーズなど、消費電力の大きいグラフィックボードで採用が進んでいます。電源ユニットでは、ATX 3.0／ATX 3.1規格に準拠した製品に対応コネクタまたはケーブルが用意されているのが一般的です。
購入前に確認する3項目
- 1 必要なコネクタ グラフィックボードに必要な補助電源コネクタが12V-2x6か、8ピンPCIeか。
- 2 電源側の対応 電源ユニットがATX 3.0／ATX 3.1に対応し、必要なケーブルが付属しているか。
- 3 電源容量の余裕 GPUとシステム全体の消費電力に対して、電源容量に余裕があるか。
-
誤解しやすい見方 ATX 3.1対応の電源なら、必ず12V-2x6コネクタが付いている。
-
実際の確認方法 ATX 3.1の表記とは別に、商品仕様欄で「12V-2x6」「GPU用16ピン補助電源」の搭載有無を確認する。
ATX 3.1は電源ユニット本体が満たすべきルール、12V-2x6はケーブル先端のコネクタ形状を指す、別々の話です。詳しくは関連記事「ATX 3.1とは？」で解説しています。
まとめ
12V-2x6は、GPUの補助電源として使われる16ピン規格です。旧規格の12VHPWRと比べて、コネクタが奥まで挿し込まれていない場合に高出力になりにくい構造へ改良されています。
ケーブルは曲げても使えますが、コネクタの根元では急角度に曲げず、距離を取って緩やかに取り回します。端子のわずかな遊びは多くの場合は正常ですが、ロックされない、最後まで入らない、焦げや変色がある場合はそのまま使用しないでください。
最も重要なのは、隙間が残らない位置までまっすぐ挿し込み、ロックと配線状態を確認することです。
よくあるご質問（FAQ）
-
Q112V-2x6と12VHPWRのケーブルは同じものを使えますか？
ケーブル自体の形状に物理的な違いはないため、多くの場合は流用できます。ただし、GPU・電源ユニットメーカーが対応製品として明記しているケーブルを使用してください。 -
Q212V-2x6コネクタは何度も抜き差ししても大丈夫ですか？
コネクタには挿抜回数の目安が設定されています。頻繁な抜き差しは端子の摩耗につながるため、必要な範囲にとどめましょう。 -
Q3変換アダプタを使っても安全性は変わりませんか？
変換アダプタは接点が増えるため、接触抵抗が上がりやすい構造です。高消費電力のGPUでは、メーカーが対応を明記しているネイティブケーブルを優先してください。 -
Q4コネクタが奥まで入らない場合はどうすればよいですか？
無理に押し込まず、コネクタの向き、ロック機構、異物の噛み込み、端子の変形を確認してください。破損が疑われる場合は使用を中止し、メーカーサポートへ相談してください。 -
Q512V-2x6対応GPUに古いATX 2.0電源ユニットを使えますか？
そのままでは接続できず、変換ケーブルが必要になる場合があります。GPUと電源ユニット双方の対応状況、容量、メーカーの案内を事前に確認してください。 -
Q6コネクタから焦げたようなにおいがした場合は？
